工业控制用旋钮式通断旋转开关结构

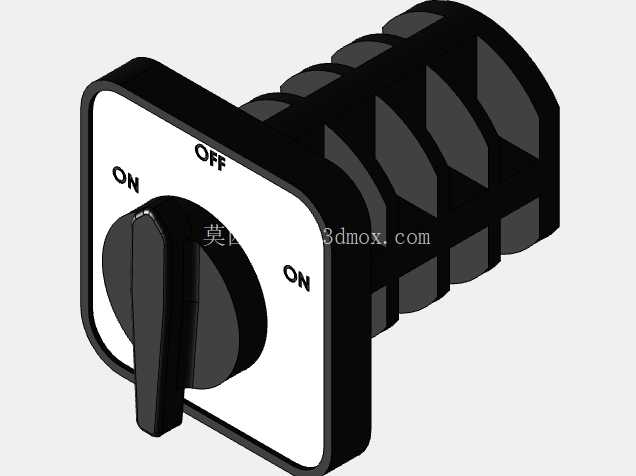

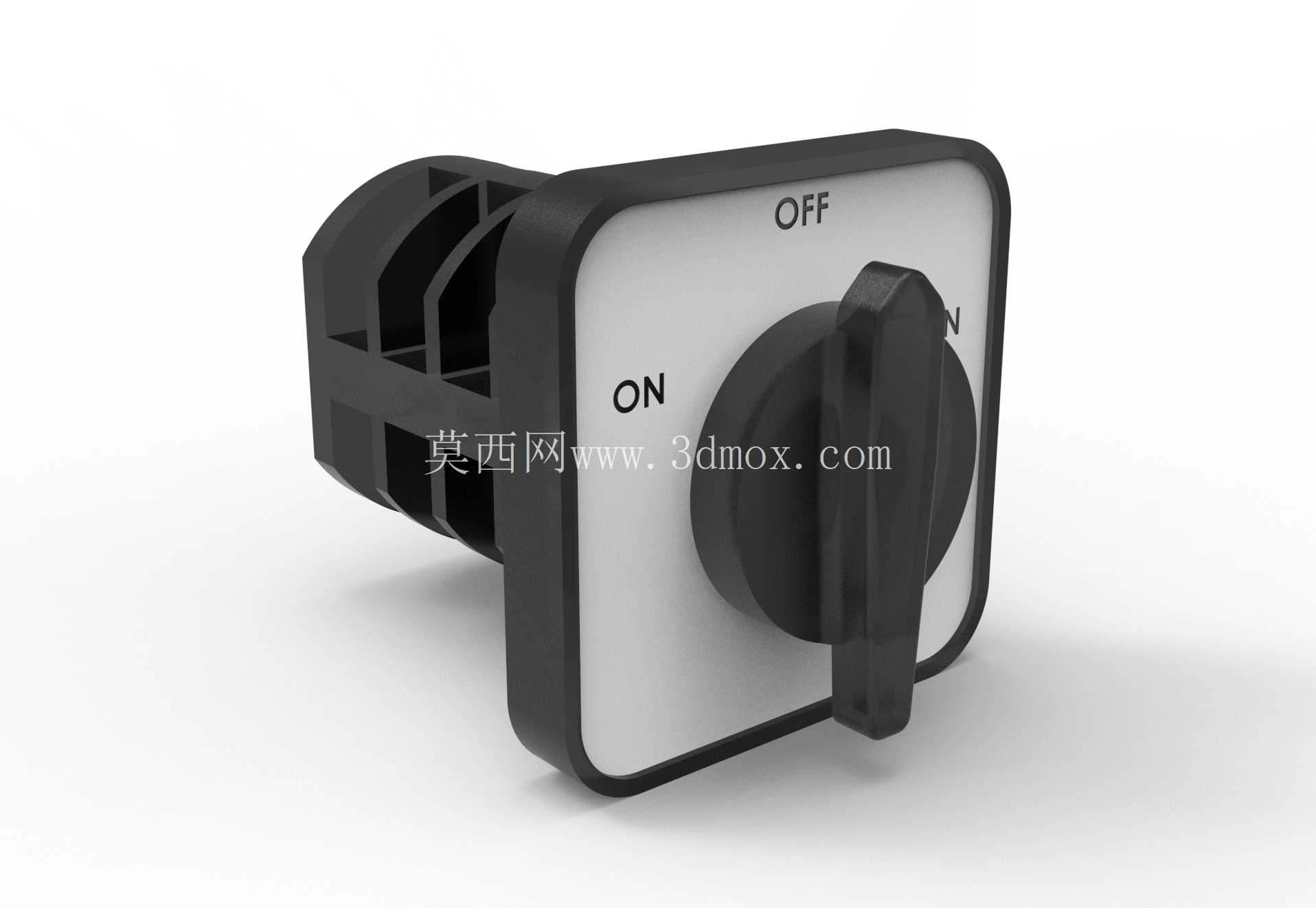

这款旋钮式旋转开关是低压电气控制回路里极为常见的基础操作部件，日常在机床操作面板、小型设备控制柜、工业生产线工位控制盒、民用配电回路分合控制场景里都能见到它的身影，核心作用是通过旋钮的旋转动作实现回路的导通与断开切换，相比按钮式开关，它的操作档位辨识度更高，操作人员可以通过旋钮的指向直观判断当前回路的通断状态，避免误操作风险。从结构设计来看，这款开关采用方形安装基座搭配圆形操作旋钮的布局，基座背部设置有多层卡扣式接线端子腔，安装时不需要额外的固定支架，直接卡入面板预设的方形安装孔即可完成固定，安装边界适配常规工业面板的标准开孔尺寸，基座厚度控制在合理范围，不会占用控制柜内部过多的走线空间，背部的接线端子采用防松脱结构设计，接线完成后即使设备运行产生持续振动，也不会出现接线松脱导致的回路接触不良问题。操作旋钮的表面做了防滑纹理处理，操作人员佩戴劳保手套操作时也能顺畅转动旋钮，不会出现打滑情况，旋钮的转动行程设置了清晰的档位阻尼，在ON和OFF两个档位切换时会有明确的到位反馈，不需要操作人员额外确认档位是否切换到位，开关的操作面采用黑白高对比度配色，ON和OFF标识采用凹刻填漆工艺，长期使用不会因为频繁摩擦导致标识磨损模糊，即使在光线较差的车间环境里，也能快速识别开关状态。在建模过程中，首先要确认安装面板的开孔公差，方形安装座的卡扣尺寸需要和开孔尺寸做间隙配合设计，单边间隙控制在0.1mm到0.2mm之间，既保证安装时可以顺畅卡入，又不会因为间隙过大导致开关在面板上出现晃动；旋钮和基座之间的转动配合需要预留合理的转动间隙，同时要考虑内部转轴的密封结构，避免车间环境里的粉尘、切削液飞溅进入开关内部，造成触点接触不良或者转动卡滞。开关的触点部分采用银合金触点材质，具备一定的载流能力，可以满足常规小功率控制回路的通断需求，不需要额外搭配中间继电器就能直接控制小功率负载，在设计选型时需要注意，这款开关属于主令控制部件，不能直接用于大功率主回路的通断，主回路使用时需要搭配接触器等执行元件，通过开关控制接触器线圈的得电失电，间接实现主回路的通断控制。从安装维护角度来看，这款开关的整体结构采用模块化设计，前部操作旋钮和后部触点模块可以快速拆分，日常维护时不需要拆卸背部的接线，直接从面板前部就能拔出旋钮部分进行检修或者更换，大幅降低设备维护的停机时间，开关的整体绝缘性能满足低压电器的相关标准要求，操作面和带电部件之间的绝缘距离足够，即使在潮湿的工业环境里使用，也不会出现漏电风险。建模时需要重点关注旋钮的转动角度限位，这款开关的两个档位之间的转动角度为90度，内部设置有限位结构，避免旋钮转动超程导致内部结构损坏，同时旋钮的指示标识位置需要和内部触点的通断状态严格对应，当旋钮指向ON位置时内部触点可靠导通，指向OFF位置时触点可靠断开，不能出现档位错位导致的状态误判。另外，开关的外壳材质采用阻燃工程塑料，具备一定的抗冲击性能，即使受到意外碰撞也不会出现外壳碎裂的情况，表面的耐油污性能较好，车间里的润滑油、切削液溅到表面后可以直接擦拭干净，不会留下污渍导致标识模糊。
