18650规格可充电锂离子电芯结构设计

日常做消费电子、小型电动工具的结构选型时，18650圆柱电芯是绕不开的通用储能元件，这次建模的这款2600mAh容量、3.7V额定电压的18650电芯，完全按照量产实物的尺寸边界做了还原，能直接套用到各类需要内置储能单元的设备结构装配中。先从安装边界说起，这款电芯的命名本身就来自尺寸规范，直径严格控制在18mm，整体长度65mm，正极凸起端的高度、负极平面的平面度都按照行业通用公差做了还原，做结构设计时，只要预留的电池仓内径大于18.2mm、仓体深度大于65.5mm，就能顺利完成装配，不需要额外调整卡位结构，适配市面上绝大多数通用18650电池弹片、支架的安装尺寸。

从实际应用场景来看，这款电芯的适配范围覆盖了大量民用与小型工业设备：传统笔记本电脑的可拆卸电池包，早年就是多颗18650电芯通过串并联组合，搭配保护板实现大容量储能；强光手电筒的筒身内径基本都是围绕18mm直径设计，单颗或双颗串联就能满足高亮度LED的长时间供电需求；手持电动螺丝刀、小型充电电钻这类轻载电动工具，也常用高放电倍率的18650电芯作为动力源，除此之外，移动电源、便携储能设备、甚至部分小型无人机的备用电池组，都会选用这款规格的电芯，核心原因就是其尺寸标准化程度高，供应链成熟，不需要为单一产品开模定制特殊尺寸的电芯，能大幅降低产品的开发与物料成本。

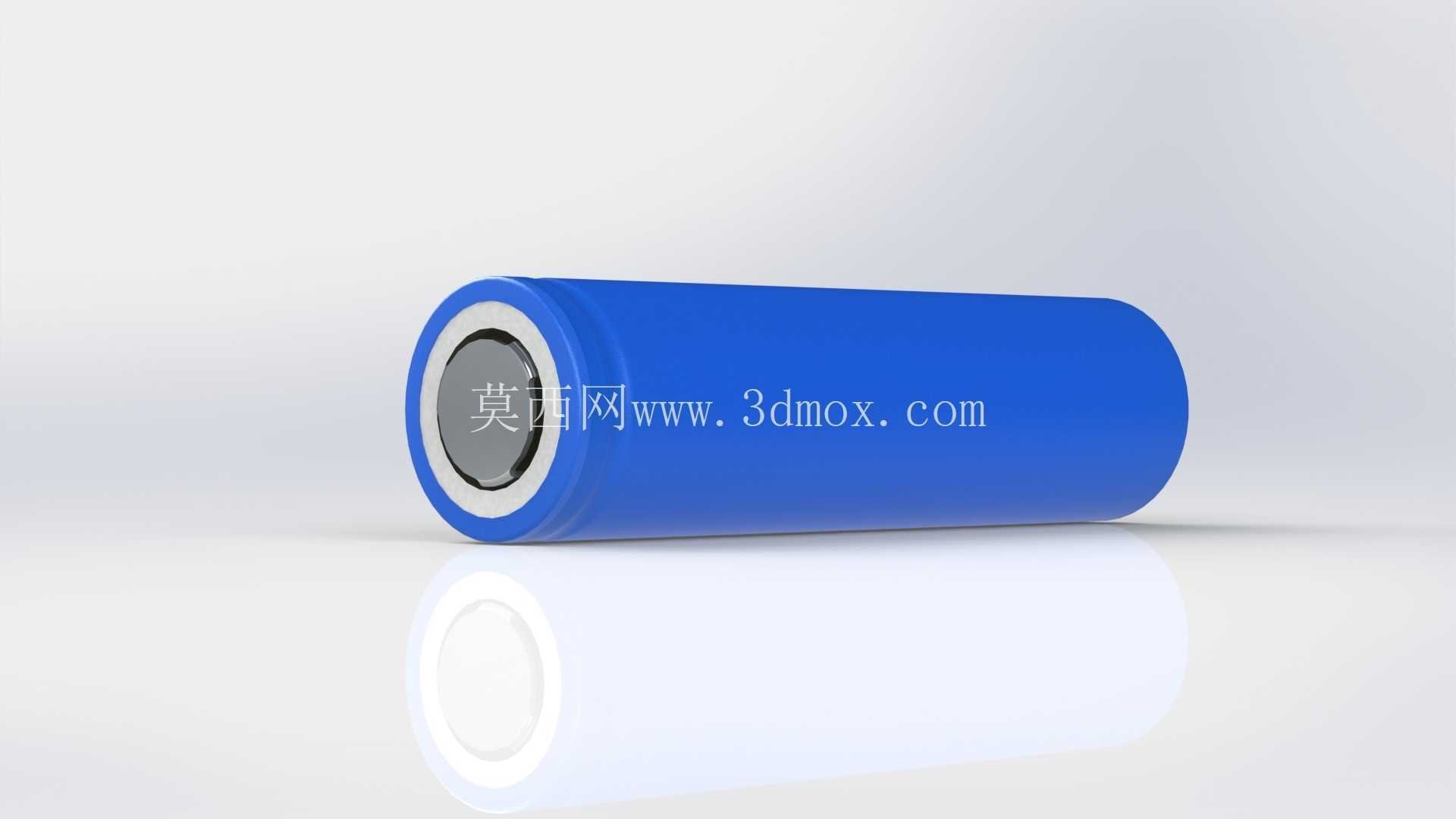

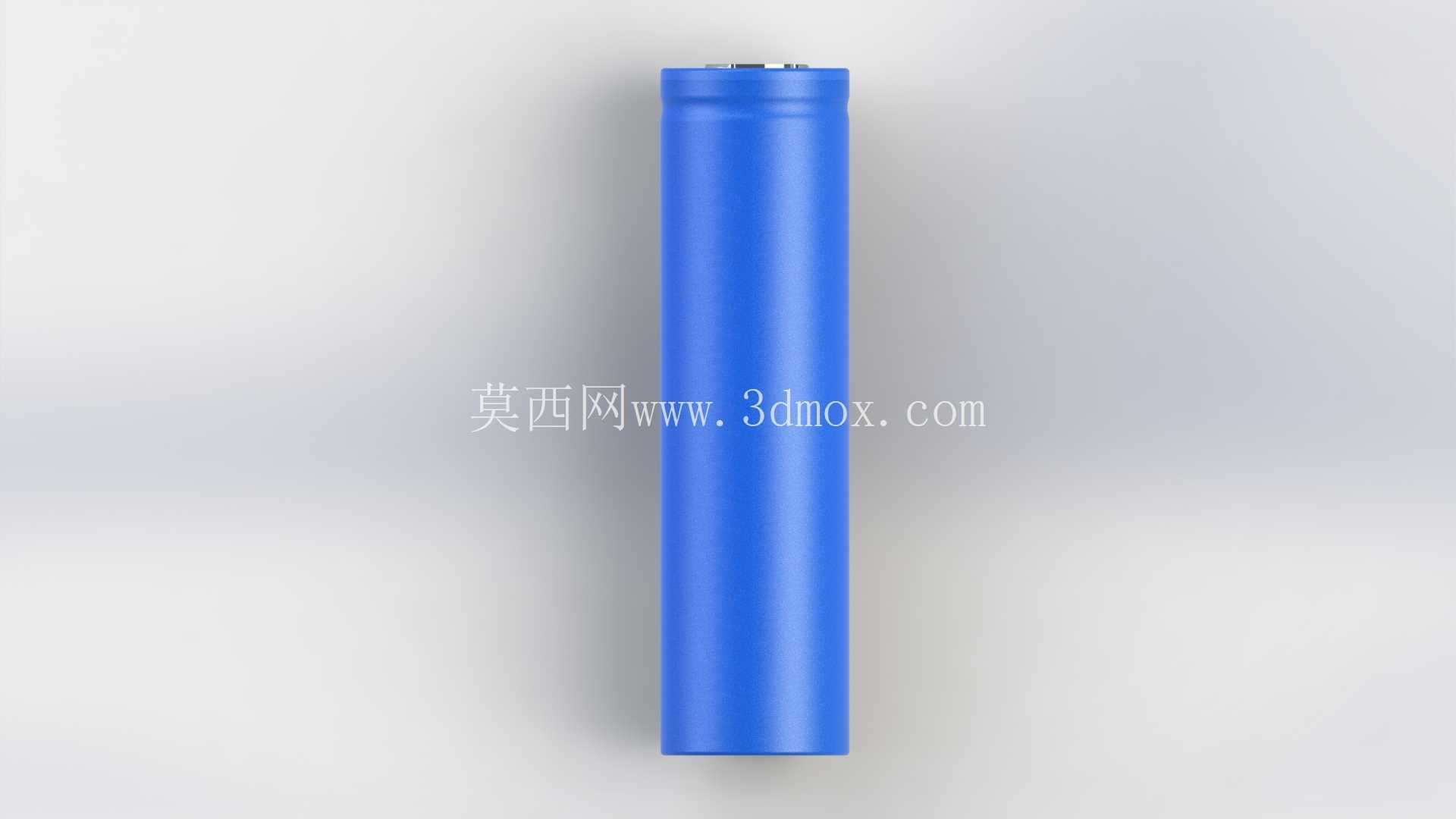

从产品功能特性来看，这款锂离子电芯的额定电压3.7V，充满电截止电压4.2V，放电截止电压通常设置在2.75V，2600mAh的容量意味着以0.2C倍率放电时，能持续提供5小时以上的稳定供电，足够支撑多数便携设备的单日使用需求。建模时特意还原了电芯外层的蓝色PVC热缩膜结构，这层绝缘膜是电芯安全防护的第一道屏障，能避免电芯外壳与周边金属结构直接接触造成短路，同时也能标识电芯的正负极位置；正极位置的凸起安全阀结构也做了细节还原，当电芯内部因为过充、短路出现压力异常升高时，安全阀会主动泄压，避免电芯发生鼓包、爆裂的风险，这也是圆柱锂电池相比软包电池在结构安全性上的核心优势之一。

设计思路上，做这款电芯的三维模型时，没有做过度的外观美化，而是优先保证装配尺寸的准确性：外壳采用钢壳材质的壁厚设定，正极盖帽的多层结构（泄压阀、PTC元件、正极帽）都按照实际堆叠顺序做了分层建模，负极的平底结构也还原了量产电芯的焊接接触面平整度，方便工程师在做电池组焊接工装设计时，直接参考模型预留点焊位置。很多新手工程师在做电池仓设计时，容易忽略电芯正极的凸起高度，导致弹片接触不良，或者预留的间隙过小造成装配时压伤正极盖帽，这款模型把正极凸起的0.8mm高度做了精确还原，能直接用于干涉检查，提前规避结构设计缺陷。

另外在做整机结构的重心校核时，这款电芯的重量也按照实物做了质量属性设定，单颗重量约45g，在做手持设备的重心配平计算时，能直接调用模型的质量参数，不需要额外估算配重偏差。对于需要做多颗串并联电池组的设计场景，这款模型也能直接阵列组合，搭配电池支架模型完成整个电池包的结构排布，提前检查串并联连接片的走线空间，避免后期打样时出现连接片与外壳干涉、绝缘距离不足的问题。

实际工程应用中，18650电芯的选型还要考虑放电倍率、循环寿命等参数，但从结构设计层面，最核心的就是尺寸边界与安装接口的通用性，这款模型完全遵循行业通用的尺寸规范，没有做自定义的尺寸修改，能适配绝大多数选用18650作为储能单元的产品开发流程，不管是做前期的方案布局，还是后期的装配干涉检查，都能直接调用，减少重复建模的工作量。
