德标圆柱销与内螺纹圆柱销参数化设计

在各类机械装配场景中，圆柱销是应用极广的定位与连接元件，本次涉及的DIN 6325普通圆柱销与DIN 7979内螺纹圆柱销，覆盖了从工装夹具定位、模具组件装配到通用设备传动副限位的多类使用需求。普通圆柱销多用于过盈配合的永久定位场景，依靠外圆柱面与安装孔的紧密贴合实现精准位置锁定，避免装配组件在交变载荷下出现相对位移；而带内螺纹的圆柱销则适配需要频繁拆装的检修场景，可通过螺纹孔配合拔销工具快速取出，不会对安装基面造成损伤，在压铸模具、精密工装的易损件定位环节尤为常用。

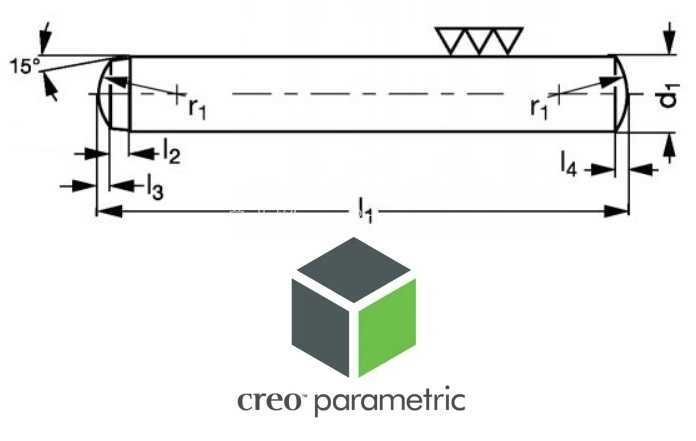

从结构设计逻辑来看，两类圆柱销的端部均设置了15°导入倒角，对应图纸标注的l2段长度，该倒角尺寸经过匹配公差计算，既可以在压装过程中起到导向作用，避免销体端部刮伤安装孔内壁破坏配合精度，也能消除压装时的应力集中，防止销端在过盈压入时出现崩边缺陷。销体的外圆直径公差严格遵循德标要求，普通圆柱销的外圆d1与内螺纹圆柱销的外圆d3均采用m6级公差，适配H7级安装孔的过渡/过盈配合要求，保证定位精度在0.02mm以内，满足精密装配的位置度要求。

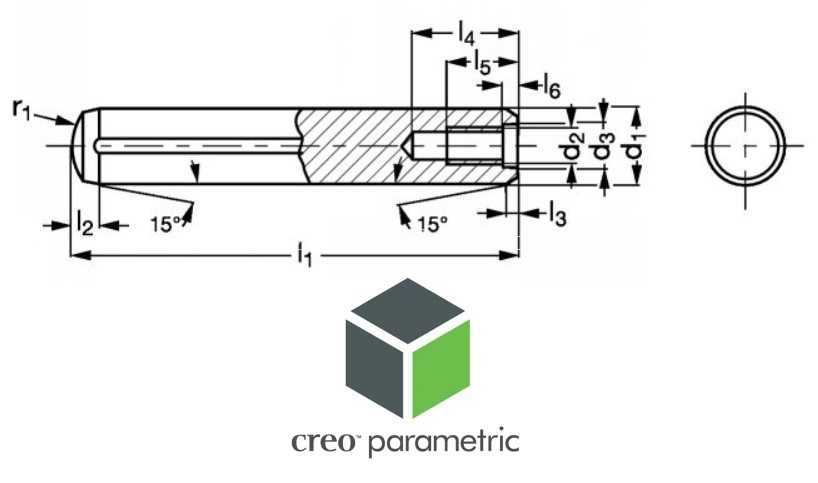

内螺纹圆柱销的内孔结构做了分段设计，靠近销端的d2段为内螺纹段，用于连接拔销工具，内侧的光孔段则用于减少销体内部应力集中，同时控制整体重量，避免销体在高频振动工况下出现疲劳断裂。图纸标注的l3段为内螺纹有效深度，该尺寸经过受力校核，保证拔销时螺纹连接强度足够承受销体与孔壁的最大摩擦力，不会出现螺纹滑牙导致销体无法取出的问题；l4、l5、l6段的尺寸差形成了内孔的退刀结构，方便内螺纹加工时退刀，避免螺纹尾部出现不完整牙型影响装配。销体端部的r1圆角设计，主要用于消除锐边，避免装配或检修时划伤操作人员，同时也能减少压装时销端对孔口的挤压变形。

从安装边界来看，两类圆柱销的长度规格l1覆盖了常用的装配厚度区间，选型时需要保证销体压入后两端露出长度不超过倒角段长度，避免影响周边组件的装配空间；安装孔的铰制精度需要达到H7级，孔壁粗糙度不高于Ra1.6，保证过盈配合时的接触面积均匀，避免出现局部应力过大导致销体变形。在压铸模具的应用场景中，这类圆柱销多用于模板之间的定位，承受合模时的侧向剪切力，因此销体材质通常选用轴承钢经淬火处理，表面硬度达到HRC58-62，保证足够的耐磨性与抗剪切强度；在工装夹具场景中，内螺纹圆柱销多用于可换定位块的安装，频繁拆装时也能保持定位精度不出现衰减。

设计过程中需要重点关注销体的倒角与圆角过渡，所有锐边都需要做倒钝处理，避免热处理时出现应力开裂；内螺纹的轴线需要与销体外圆轴线保持同轴，同轴度公差控制在0.01mm以内，否则拔销时会出现偏载，导致销体卡在孔内无法取出。对于需要在高温工况下使用的场景，还需要考虑销体与安装基材的热膨胀系数差，避免温度变化时销体与孔的配合性质改变，出现松动或者胀死的问题。
