ISO10642标准内六角沉头螺钉参数化模型

沉头内六角螺钉作为机械装配领域应用极广的紧固件，在压铸模具、自动化设备工装、精密机械组件的连接场景中承担着不可替代的作用，这类沉头设计的紧固件能够在完成连接后保证安装面完全齐平，不会突出基材表面，避免对后续装配的运动部件、外观覆盖件造成干涉，尤其适合模具分型面、设备外壳拼接位、精密滑台组件这类对安装面平面度有严格要求的连接场景。

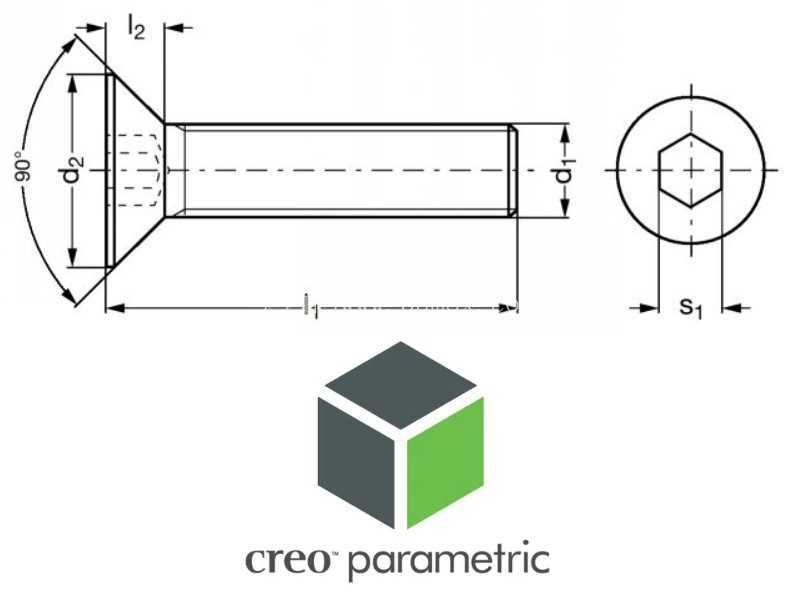

本次构建的参数化模型完全遵循ISO10642标准的尺寸规范，头部采用90度沉头角设计，能够与基材上预先加工的90度沉孔完全贴合，装配后螺钉头部端面与安装面共面，不会产生凸起或台阶。模型完整还原了螺钉的全部结构特征：沉头部分的锥面角度公差控制在标准允许的范围内，内六角驱动槽的对边尺寸、深度完全匹配标准扳手的配合要求，避免装配时出现滑牙、扳手脱出的问题；杆部的外径尺寸、螺纹段长度与光杆段的分界位置严格对应标准参数，螺纹收尾处的退刀结构也做了还原，能够真实反映实际螺钉的装配边界。

从设计逻辑来看，这类沉头螺钉的参数化建模首先需要明确头部直径d2与公称直径d1的对应关系，不同公称直径的螺钉，其头部沉头直径、头部厚度l2都有固定的比例关系，建模时需要将这些标准数值转化为可驱动的参数，方便后续不同规格的快速派生。内六角槽的对边尺寸s1是驱动配合的核心尺寸，建模时需要保证槽的对称度与杆部轴线的同轴度，避免出现偏心导致装配时扳手无法正常插入。杆部的长度规格覆盖常规应用区间，不同长度下螺纹段的长度也对应标准要求，当螺钉长度较短时为全螺纹结构，长度超过临界值后则为半螺纹结构，光杆部分的直径与螺纹大径保持一致，保证穿入安装孔时不会出现卡滞。

在实际工程应用中，选用这类螺钉时首先需要确认安装基材的沉孔加工深度与角度，沉孔深度需要保证螺钉装配后头部不高出安装面0.1mm以上，同时也不能过深导致沉头锥面无法有效贴合压紧。内六角槽的深度需要匹配对应规格的内六角扳手，装配时的拧紧力矩需要符合对应强度等级螺钉的要求，避免力矩过大导致螺钉断裂或者内六角槽滑牙。在压铸模具的装配场景中，这类沉头螺钉常用于固定模具的镶块、导套、顶针板组件，由于模具工作时需要承受反复的开合模冲击，螺钉的连接可靠性直接影响模具的使用寿命，因此模型中还原的杆部与头部过渡圆角也十分关键，该圆角能够有效降低应力集中，避免螺钉在交变载荷下从头部与杆部的连接处断裂。

模型的结构细节还考虑了实际生产中的工艺特征，螺钉头部的锥面与杆部的过渡位置做了微小的倒角处理，避免装配时刮伤沉孔的边缘，同时也能引导螺钉顺利进入沉孔就位。螺纹部分的牙型采用标准机械牙，建模时还原了牙型角、螺距的标准参数，能够与对应规格的标准螺母、螺纹孔完成虚拟装配干涉检查，方便设计人员在整体装配阶段验证螺钉长度是否合适，是否会出现顶到对面零件、螺纹旋合长度不足等问题。在自动化设备的装配场景中，这类沉头螺钉常用于安装钣金护板、传感器支架、导轨压块等零件，齐平的安装面不会影响设备外观，也不会在设备运行时勾挂线缆、划伤操作人员，相比盘头螺钉有着更广泛的适用场景。

建模过程中对各个尺寸的装配边界做了明确的定义：沉头部分的最大直径决定了安装时需要加工的沉孔最小直径，杆部直径决定了安装过孔的推荐尺寸，内六角槽的尺寸决定了装配时所需的工具规格，头部厚度决定了沉孔的最小加工深度。这些尺寸边界的准确还原，能够让设计人员在选型时直接调用模型进行装配验证，不需要再反复核对标准手册的尺寸参数，大幅提升设计效率。同时参数化的建模逻辑支持通过修改公称直径、杆部长度参数快速派生全系列规格的螺钉模型，覆盖从M3到M12的常用规格，满足不同场景的设计选型需求。
