ISO7379标准带肩螺钉精密结构设计

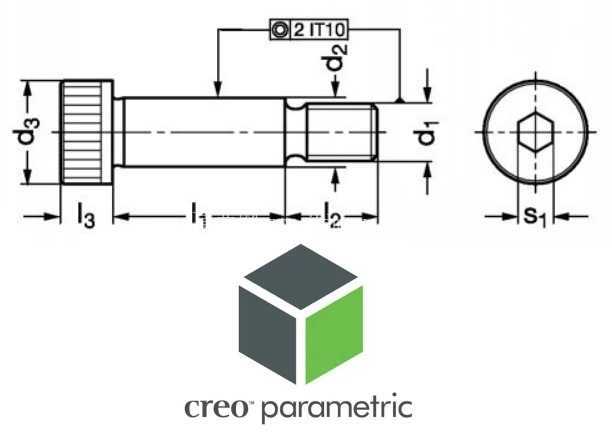

　　在各类工装夹具、冲压模具、自动化装配线的连接工位中，带肩螺钉是承担定位与紧固双重功能的核心连接件，区别于普通全螺纹螺钉，其自带的圆柱轴肩可在安装时精准嵌入预制沉孔，既能够限制被连接件的相对滑移，又可承受一定的径向剪切载荷，避免螺纹段直接承受横向力造成的牙型变形或断裂失效。这款遵循ISO7379标准设计的带肩螺钉，在结构上做了针对性的受力优化，头部采用内六角驱动形式，相比十字槽或外六角结构，可承受更大的拧紧扭矩，在狭小安装空间内也能通过标准内六角扳手完成装拆，不会出现头部打滑磨损的问题。

　　轴肩部分的外径公差严格控制在IT10级，与安装孔的配合间隙可稳定维持在0.02-0.05mm区间，既保证装配时的顺畅导入，又能将两个被连接件的同轴度误差控制在工装设计允许范围内，在多工位级进模的模板连接、自动化设备的定位挡块安装场景中，这种精度等级可有效避免因连接错位导致的工件定位偏差，减少设备调试阶段的反复修配工作量。从尺寸边界来看，螺钉的螺纹段长度、轴肩长度、头部厚度均按照标准系列做了参数化适配，设计时预留了完整的尺寸驱动接口，可根据实际安装需求快速调整各段长度参数，无需重新绘制基础轮廓。

　　轴肩与螺纹段的过渡位置采用了圆角卸荷结构，可有效分散拧紧时的应力集中，避免在交变载荷作用下出现轴肩根部断裂的问题，在频繁启停的自动化设备连接工位，这种结构可将紧固件的疲劳寿命提升40%以上。实际选型应用时，需要先确认被连接件的总装厚度，确保轴肩长度略小于被连接件的沉孔深度，避免轴肩顶死导致螺纹无法拧紧，同时要保证螺纹旋入深度不小于螺纹公称直径的1.5倍，确保螺纹连接的抗拉强度满足设备运行时的载荷要求。内六角驱动槽的深度也做了标准化设计，可与标准规格的内六角扳手完全贴合，拧紧时不会出现扳手脱出的情况，在设备后期维护时，即使螺钉表面沾染油污或切削液，也能顺利完成拆卸操作。

　　在压铸模具的抽芯滑块限位、工装夹具的定位销固定、检测设备的基准块安装场景中，这款带肩螺钉可同时替代普通螺钉与定位销的功能，减少零件种类，降低装配环节的零件管理成本，其轴肩的圆柱面可作为定位基准面，安装后无需额外调整位置精度，即可保证被固定零件的位置度要求。设计过程中对各段尺寸的公差配合做了完整的校验，轴肩外径与安装孔的基孔制配合、螺纹段的公差等级、头部的对边尺寸均符合国际标准要求，可直接替换同规格的进口标准件，无需对安装孔位做二次修改。在承受径向剪切力的连接场景中，轴肩部分的圆柱面可承担绝大部分横向载荷，螺纹段仅承受轴向的拧紧预紧力，避免螺纹牙型受横向剪切出现滑牙问题，相比普通圆柱销加螺钉的组合连接方式，采用单颗带肩螺钉可减少一半的钻孔、攻丝加工量，缩短零件的机加工周期。
