DIN316标准翼形螺钉结构设计

　　翼形螺钉作为无需额外工具即可手动完成拆装的紧固件，在日常设备运维、工装夹具调试、仪器仪表装配场景中应用极广，尤其是需要频繁拆装、调整松紧度的连接部位，这类带蝶形翼片的螺钉能大幅降低操作门槛，省去螺丝刀、扳手等工具的取用与对位时间，在低压流体控制阀门的调节部位、小型检测设备的外壳快拆结构、实验室装置的固定组件中都能见到这类零件的身影。

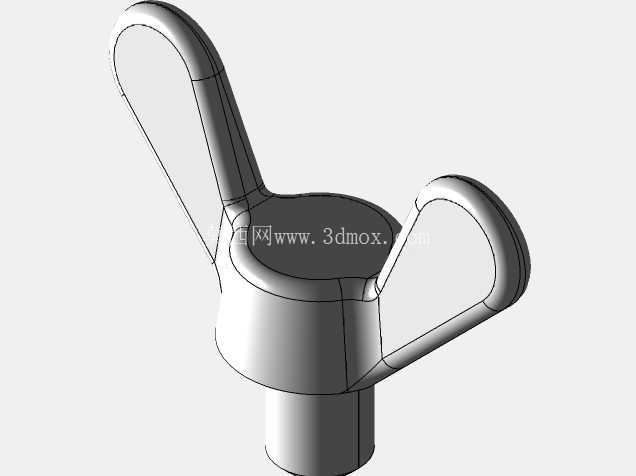

　　这款遵循DIN316标准的翼形螺钉，设计时首先考虑手动操作的受力合理性，两侧对称的翼片轮廓做了圆弧过渡处理，没有尖锐棱角，手动拧动时手掌与翼片接触面的压强分布均匀，即便施加较大锁紧力也不会产生明显的硌手感，翼片与螺杆头部的衔接位置做了加厚过渡，避免长期受力后翼片与头部连接处出现应力断裂的问题。螺杆部分采用标准公制螺纹规格，覆盖M3到M16的常用尺寸段，不同规格对应的翼片尺寸、头部高度都做了匹配设计，小规格螺钉的翼片尺寸适配手指捏合操作，大规格的翼片尺寸能提供足够的力臂，满足更大预紧力的操作需求。

　　从安装边界来看，这类翼形螺钉安装时需要预留足够的手部操作空间，两侧翼片的旋转半径范围内不能有凸起的结构干涉，否则会导致拧动过程卡滞，无法达到要求的锁紧力矩。设计建模时，翼片的曲面造型做了连续曲率处理，既保证外观流畅，也避免了应力集中点的出现，头部与螺杆的同轴度控制在标准公差范围内，保证螺纹旋合时不会出现偏斜，连接后受力均匀。在实际选型应用中，这类螺钉多用于受力不大、需要经常拆装的连接副，比如阀门上的定位锁紧、仪器面板的固定、小型工装的快速压紧，相比普通开槽或内六角螺钉，它的操作效率更高，适合无工具场景下的快速调整作业。建模过程中严格遵循DIN316的尺寸规范，每个规格的螺纹大径、螺距、头部高度、翼片展开长度、厚度都对应标准要求，能直接用于装配仿真、工程出图，也可导入加工环节做工艺参考，不同规格的模型参数化关联，修改规格时能快速调整对应尺寸，适配不同的设计场景需求。
