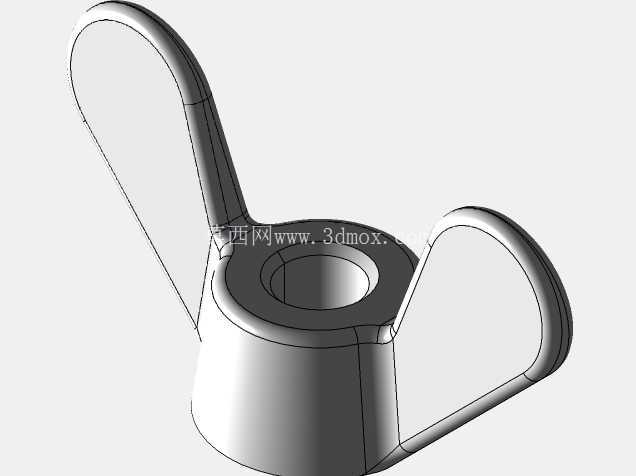

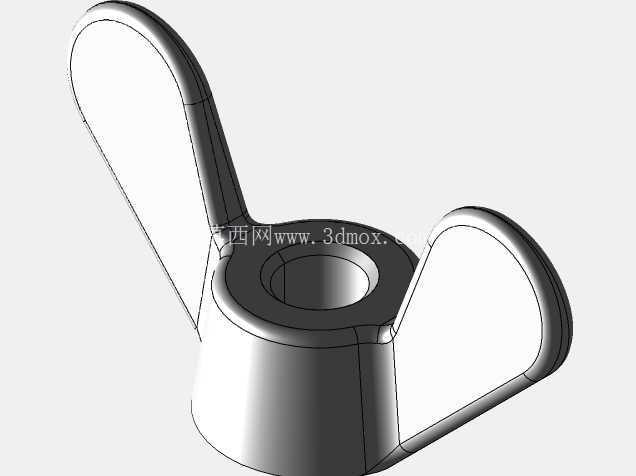

NF E 27-454标准翼形蝶形螺母结构

　　在日常的机械装配、设备运维以及工装夹具调试场景里，经常会遇到需要频繁拆装、且无法借助扳手等工具完成紧固的工况，这时候翼形蝶形螺母的应用优势就会完全凸显出来。这款符合NF E 27-454标准的蝶形螺母，在设计之初就瞄准了徒手操作的核心需求，两侧延伸出的对称翼片完全贴合人手拇指与食指的施力角度，不需要额外配套工具，仅靠手指捏合旋转就能完成拧紧或者松脱动作，在设备检修口盖板固定、小型仪器面板装拆、临时工装夹持调节这类需要反复开合的连接位置，能大幅降低操作的时间成本，也避免了工具遗落在设备内部的隐患。

　　从结构设计逻辑来看，这款螺母的主体螺纹段采用了等壁厚的圆柱结构，内螺纹覆盖M3到M14的全系列尺寸，能适配同规格的公制外螺纹连接件，螺纹段的高度经过反复校核，既保证了足够的螺纹啮合长度来满足常规的紧固力要求，又不会因为轴向尺寸过长造成安装空间的浪费。两侧的翼片和主体衔接位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面避免了徒手操作时划伤操作人员的手指，另一方面也消除了应力集中点，在施加较大拧紧力的时候不会出现翼片根部断裂的问题，翼片的外侧曲面做了微弧处理，和手指指腹的接触面积更大，施力的时候压强更低，长时间操作也不会产生明显的压痛感。

　　从安装边界的角度考量，这款螺母的最大外轮廓尺寸随螺纹规格变化，以M14规格为例，两翼展开的最大宽度控制在合理范围内，安装时只需要预留出手指捏合旋转的操作空间即可，不需要为扳手转动预留额外的回转空间，对于安装空间局促、周边结构紧凑的连接点位非常友好。在实际选型应用中，这类蝶形螺母多用于受力不大、但需要经常拆装的连接场景，比如小型流体控制管路的快拆接头固定、电气柜内部的线束支架固定、试验台架的可调挡块锁紧等位置，因为不需要借助工具，在户外应急抢修、无尘车间无工具作业的场景下也能顺利完成装拆操作。

　　设计建模的时候，翼片和主体的衔接位置做了均匀的圆角过渡，既保证了注塑或者压铸加工时的材料流动性，也让成品的外观更流畅，没有突兀的折角，螺纹段的端面做了极小的倒角处理，安装时能更顺畅地和外螺纹件对中，不会出现螺纹错牙的问题，两翼的对称度公差控制在合理范围内，旋转的时候不会出现偏摆，拧紧后和被连接件的接触面贴合均匀，不会出现局部应力过大压伤被连接件表面的情况。
