曲面结构压铸件成型模具结构设计

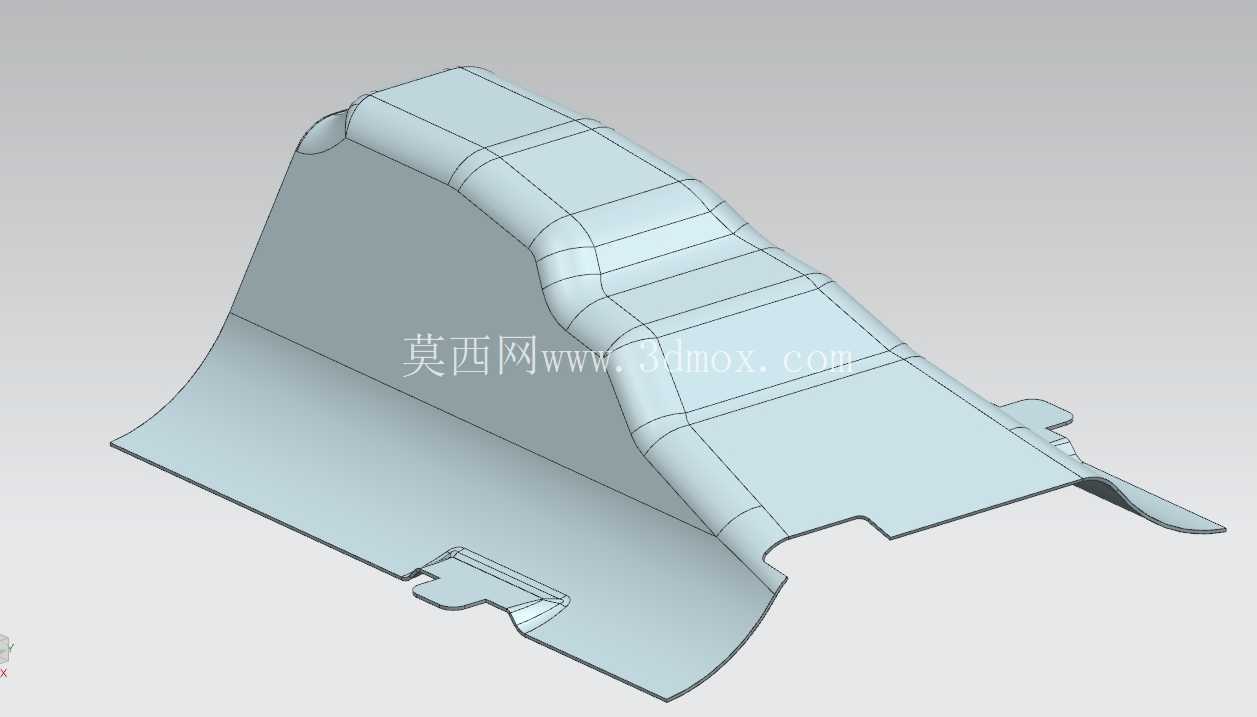

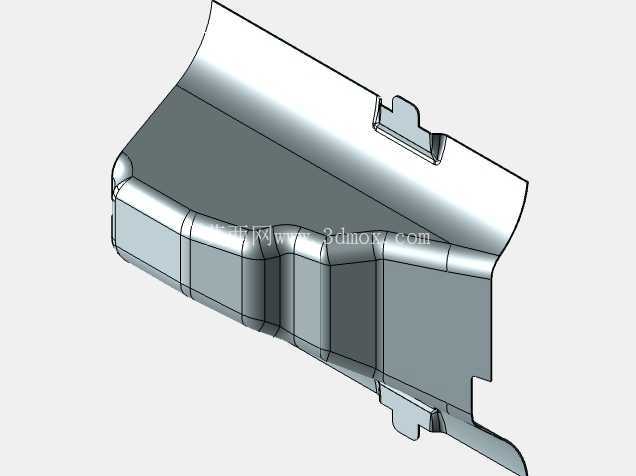

　　这套模具针对大弧度曲面薄壁压铸件开发，核心成型区域对应带多级阶梯过渡的弧形壳体零件，这类零件常见于车辆内饰护板、流体管路外护罩类部件，成型后零件需要贴合安装基面的弧度走向，同时兼顾薄壁件的结构强度与外观平整度，避免压铸过程中出现冷隔、翘曲、填充不足的缺陷。从成型结构来看，模具的型腔面完全复刻零件的曲面走势，在曲面的阶梯转折位置做了圆角过渡处理，避免应力集中导致的模具开裂，同时在零件侧边的伸出卡扣位置单独设置了小型芯结构，保证卡扣部位的尺寸精度，满足后续装配时的卡接配合公差要求。

　　在浇注系统的设计思路上，考虑到零件整体呈大弧度延展形态，进料口设置在零件弧面的下端宽边位置，让铝液顺着曲面弧度向上填充，减少金属液的流动转折，降低卷气风险，同时在弧面的上端末端设置溢流槽与排气槽，将填充过程中裹挟的气体与冷金属导入溢流区域，避免零件表面出现气孔、冷隔缺陷。模具的安装边界完全适配常规压铸机的装夹尺寸，模架四周设置了标准的压板槽，可直接匹配280吨级冷室压铸机的装夹参数，动定模的合模导向采用四角导柱结构，导柱做了加长处理，合模过程中提前导向，避免大曲面型腔合模时出现错位拉伤。针对零件的薄壁特性，模具的冷却水路围绕型腔曲面均匀排布，在弧面的厚壁转折位置单独设置点冷结构，控制不同区域的冷却速率，减少零件因冷却不均产生的翘曲变形，保证成型后零件的曲面轮廓度控制在0.15mm以内，满足后续装配的贴合要求。零件侧边的定位卡扣结构，在模具上采用了抽芯机构实现脱模，抽芯行程刚好覆盖卡扣的倒扣距离，抽芯动作与开模动作通过机械拉杆联动，不需要额外的液压抽芯装置，简化模具结构的同时降低生产过程中的故障概率。

　　在成型面的表面处理上，对应零件外观面的型腔区域做了抛光处理，表面粗糙度达到Ra0.8，保证压铸件成型后外观面无明显流痕、划痕，减少后续表面处理的工作量；对应零件非外观面的型腔区域保留了适当的粗糙度，便于涂料附着，减少压铸件粘模的风险。模具的顶出机构采用顶杆与顶块结合的方式，在零件的平面边缘位置设置矩形顶块，在曲面的加强筋位置设置圆形顶杆，顶出力均匀分布，避免顶出过程中零件出现变形、顶白缺陷，顶杆的排布位置避开零件的外观面与后续装配配合面，保证零件的装配精度不受顶出痕迹影响。

　　这套模具在设计过程中充分考虑了量产的稳定性，所有易损的小型芯、浇口套部件都采用了快换结构，生产过程中出现部件磨损时可以快速更换，减少停机维护时间；模具的合模间隙控制在0.03mm以内，避免压铸过程中出现飞边毛刺，减少后续去毛刺的工序工作量。针对这类大曲面薄壁压铸件的成型难点，设计时反复模拟了金属液的填充流程，调整了进料口的宽度与溢流槽的容积，确保金属液在填充末端仍有足够的压力补缩，避免零件内部出现缩松缺陷，保证零件的结构强度满足使用要求，成型后的零件可以直接通过侧边的卡扣结构安装到对应基体上，不需要额外的连接固定件，提升装配效率。
