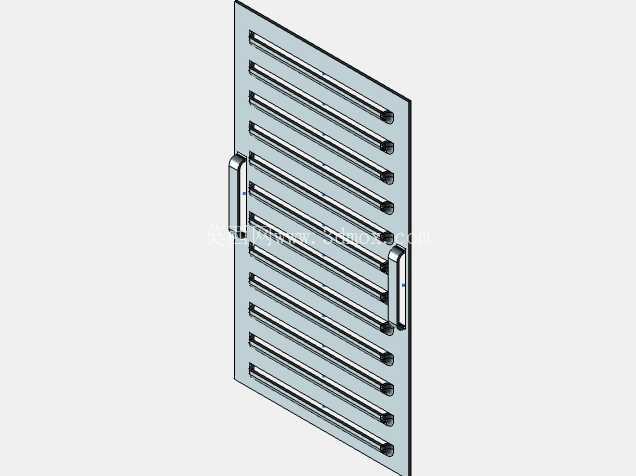

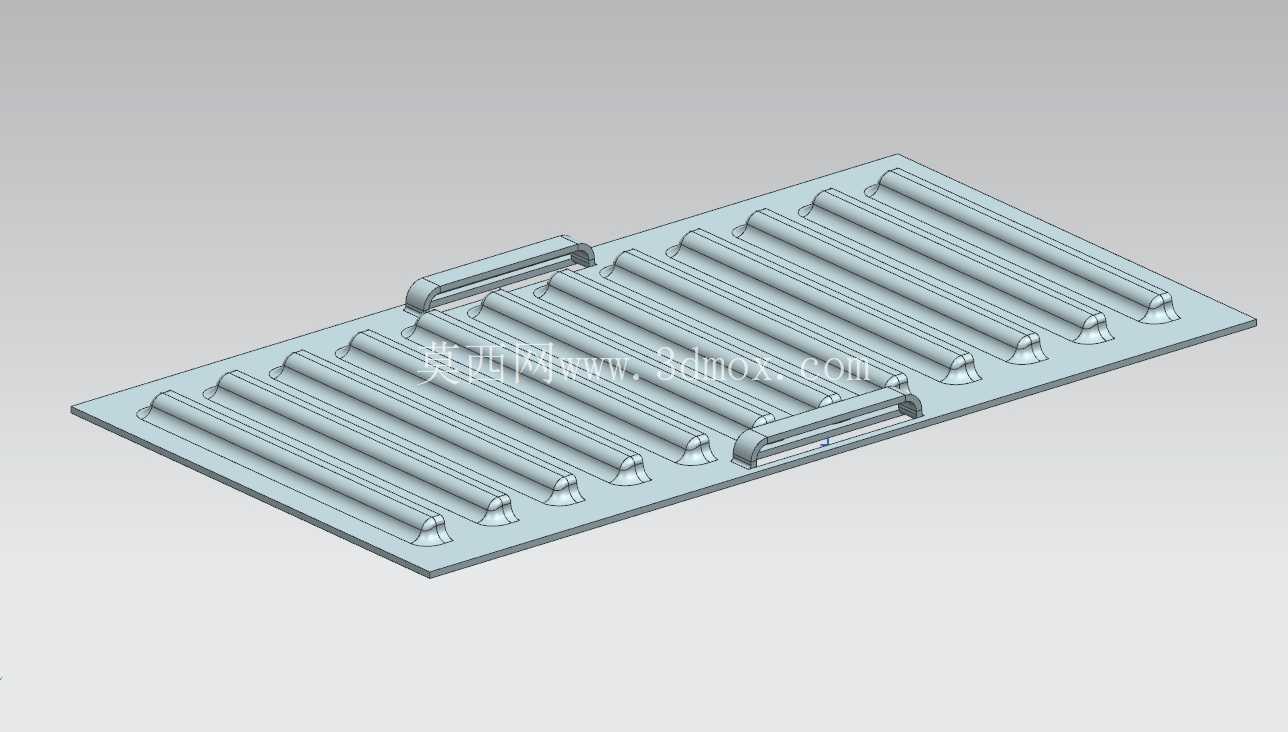

带双卡扣的散热格栅钣金结构设计

这类带平行凸筋的平板钣金件，最常见的应用场景是各类工业电控柜、户外通讯机箱、大功率电源设备的通风散热面，也会用在小型风冷机组的进风防护位置，替代传统的冲孔网板，在保证通风效率的同时兼顾结构刚性。实际使用时，平板主体直接贴合在设备壳体的预留开口位置，两侧的弯折卡扣不需要额外打螺丝，直接卡入壳体预设的卡槽内就能完成快速装配，后期设备维护时不需要工具就能徒手拆卸，比传统螺栓固定的格栅板运维效率高很多，尤其适合需要频繁清理滤网、检查内部元器件的设备场景。

从功能特性上看，板面上平行排布的长条凸起筋条，一方面是在板面上形成连续的通风通道，气流可以顺着筋条之间的凹槽顺畅通过，不会像密孔冲孔板那样产生过大的风阻，实测同等开孔面积下，这种结构的通风量比圆孔冲孔板高15%左右，同时筋条的凸起结构能阻挡大尺寸的异物直接掉入设备内部，避免鼠虫、较大颗粒的杂物触碰内部带电部件或者运转零件。另一方面，这些连续的凸起筋相当于在平板钣金上做了一体化的加强筋，1.2mm厚度的冷轧钢板做这种结构，整体平面抗变形能力相当于2mm厚度的光面平板，不需要额外焊接加强筋就能避免板面在运输、安装过程中出现凹陷变形，也能减少设备运行时板面受气流冲击产生的共振异响。

设计这类钣金结构的时候，首先要匹配安装位置的开口尺寸确定平板的整体外轮廓，四周要预留5-8mm的压边宽度，用来贴合设备壳体的安装面，压边位置要做0.5mm的内凹翻边，避免安装时板边的毛刺刮伤安装人员或者破坏壳体表面的喷涂层。筋条的排布间距要根据设备的散热风量要求计算，通常筋条之间的凹槽宽度控制在8-12mm，既保证通风面积，又不会让间隙过大失去防护作用，筋条的凸起高度一般取板材厚度的6-8倍，太高会导致冲压时板材拉伸过度出现开裂，太低则起不到加强和导风的作用。两侧的卡扣结构要做圆弧过渡的弯折处理，卡扣的卡入深度比壳体卡槽的深度小0.3mm，同时卡扣根部要做压筋处理，提升卡扣的弹性，避免多次拆装后出现金属疲劳断裂，卡扣的末端要做15度的导向斜角，安装时可以顺着斜角顺利滑入卡槽，不需要刻意对准位置就能完成装配。

从安装边界来看，这类钣金件的整体平面度公差要控制在0.5mm以内，保证安装后和壳体表面完全贴合，不会出现缝隙导致灰尘、水汽从侧边渗入。卡扣的位置公差要控制在±0.2mm，否则会出现卡入困难或者装配后松动的问题。筋条的成型方向要和设备内部的气流方向保持一致，减少气流通过时的紊流噪音，如果是用在户外设备上，筋条的朝向要设计成向下倾斜的角度，避免雨水顺着筋条流入设备内部。板材选型上通常选用冷轧钢板做喷塑处理，有防腐要求的场景可以选用304不锈钢板材，冲压成型后不需要额外做表面处理就能满足户外使用要求。整个零件采用一体化冲压成型工艺，不需要后续焊接、铆接工序，生产效率高，批量生产时的成本比拼接式的格栅结构低40%左右，而且没有拼接缝隙，整体外观一致性更好，适合大批量配套在各类工业通风散热设备上。
