曲面结构压铸类安装托架设计

这类带曲面成型特征的托架类压铸件，常应用在小型机电设备的内部腔体承托场景中，比如便携储能设备的内置模块固定、小型液压阀组的安装定位、车载附属电控单元的舱内支撑，都能见到同结构类型零件的身影。从实际使用场景来看，这类零件不需要承担大吨位的静载冲击，但要兼顾安装贴合度、空间避让性与长期使用的结构稳定性，毕竟多数时候它是作为设备内部的连接过渡件，一面贴合设备壳体的注塑或冲压内壁，另一面用来固定功能模块，避免模块在设备晃动、运输振动过程中出现移位、磕碰。

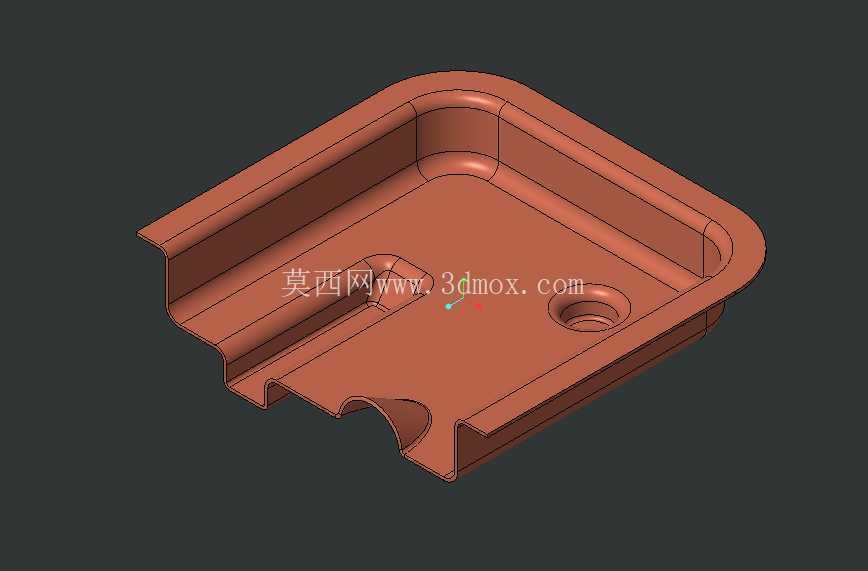

从功能特性上拆解，这个零件的盘状浅腔结构不是为了盛装物料，而是为了匹配被承托模块的底部外形，让模块落座后能自然卡入腔体内，减少额外的定位辅件使用；侧边延伸的翻边结构，一方面是提升整个零件的结构刚性，避免薄壳压铸件在受力时出现翘曲变形，另一方面翻边上预留的安装位，可以直接通过自攻螺钉或者拉铆钉和设备主体框架连接，不需要额外设计焊接凸台，降低装配环节的工序复杂度。零件平面上预留的两个沉孔结构，是用来穿设固定螺钉锁紧被承托模块的，沉孔的深度刚好能容纳螺钉头部，避免螺钉头突出平面干涉模块安装；侧边的缺口结构是特意做的走线避让位，模块连接的线束可以从这个缺口位置引出，不需要在零件上额外开孔穿线，也能避免线束被零件锐边割破绝缘层。

做这个零件的结构设计时，最先要敲定的是安装边界尺寸：整个零件的外轮廓要完全落在设备内部预留的安装空间内，翻边的高度不能超过周边零件的最低间隙，避免装配时出现干涉；浅腔的深度要匹配被承托模块的底部凸起高度，保证模块安装后和支撑面完全贴合，不会出现悬空点。曲面过渡部分的设计是整个建模的核心，所有转角位置都做了统一的圆角处理，一方面是满足压铸工艺的成型要求，避免尖角位置出现充型不满、应力集中开裂的问题，另一方面圆角过渡能减少零件在受力时的应力集中点，尤其是在设备受到振动冲击时，转角位置不会因为应力突变出现断裂。

建模过程中要先确定安装基准面，以零件和设备框架贴合的底面作为第一基准，先拉伸出整体的外轮廓实体，再通过曲面切除的方式做出浅腔的成型面，这里的曲面要和被承托模块的底部曲面做完全的贴合匹配，保证接触面积最大化，降低单位面积的承压载荷。之后处理侧边的翻边结构，翻边的拔模角度要符合压铸生产的脱模要求，一般控制在1.5度到2度之间，避免脱模时拉伤零件表面；走线缺口的位置要做倒钝处理，所有锐边都倒0.3mm的圆角，防止装配时划伤操作人员或者线束外皮。沉孔的位置度公差要控制在0.1mm以内，保证和被固定模块的安装孔位完全对中，避免出现螺钉锁附歪斜的问题。

从实际装配的角度考虑，这个零件的重量要尽可能轻量化，所以在保证结构刚性的前提下，壁厚做了均匀化处理，整个零件的壁厚保持在2.5mm左右，没有出现壁厚突变的位置，避免压铸成型时出现缩孔、冷隔等缺陷。零件的安装定位不需要额外的定位销，依靠外轮廓和设备腔体的内壁配合就能完成预定位，装配时只需要锁紧3到4颗固定螺钉就能完成安装，能有效提升流水线的装配效率。在长期使用过程中，这类压铸件的表面不需要做额外的喷涂处理，依靠压铸本身的氧化层就能满足一般场景的防锈要求，如果是在潮湿环境下使用的设备，只需要做简单的钝化处理就能提升耐蚀性能，不需要增加过多的表面处理成本。
