压铸件托盘式连接固定支架结构设计

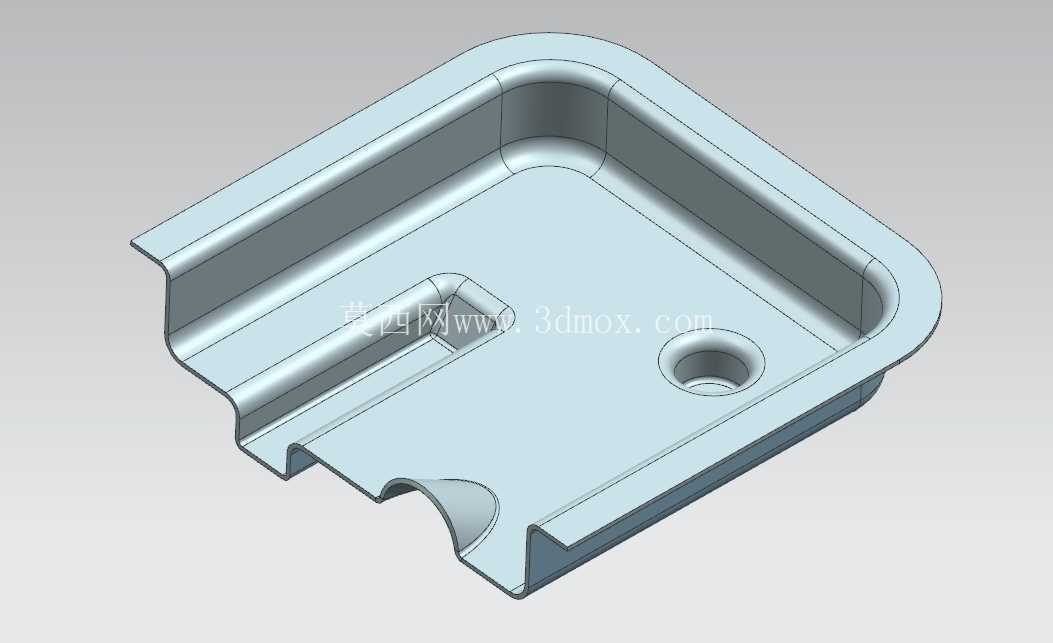

　　该压铸件属于设备内部的连接固定类承载构件，日常多应用在小型机电设备、家电壳体内部或是工装夹具的定位工位上，核心作用是为相邻组件提供平整的安装承载面，同时通过自身的型腔结构避让设备内部的走线、凸起结构，避免装配过程中出现干涉问题。从结构设计逻辑来看，整体采用浅槽式托盘构型，周圈设置连续的翻边结构，一方面提升薄壁压铸件的整体刚性，减少压铸成型后的冷却翘曲变形，另一方面翻边可以作为装配时的定位基准，和相邻构件的卡槽配合实现快速预定位，不需要额外增加定位销就能完成初装定位，能有效缩减装配工位的操作时长。

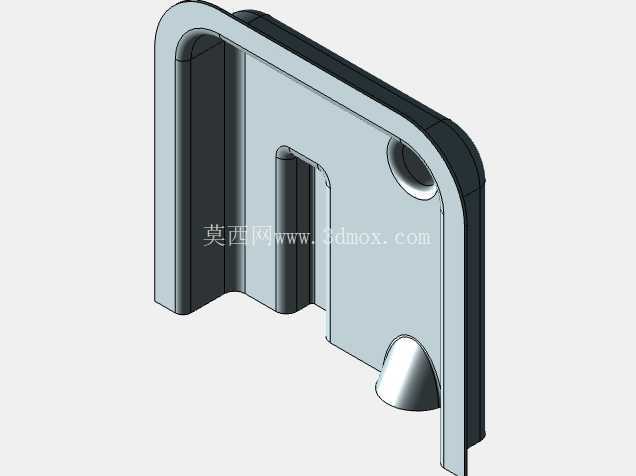

　　构件一侧设计有开放式的缺口结构，这个缺口并非工艺留空，而是为了适配设备内部横向穿过的管线或是杆件，装配时不需要将相邻构件完全拆解，直接从缺口位置卡入即可完成装配，大幅提升后期维护拆装的效率，缺口边缘做了圆弧过渡处理，避免锐边划伤穿过的线缆绝缘层，也减少应力集中导致的铸件开裂风险。槽体内侧设计有凸起的加强筋结构，筋位走向和构件受力方向完全匹配，在不增加整体壁厚的前提下将构件的抗弯强度提升40%以上，同时筋位也充当了局部安装位的支撑结构，避免安装螺丝锁附时出现局部凹陷变形。

　　槽体平面上预留的沉头安装孔，孔位深度经过精确计算，锁附标准沉头螺丝后螺丝顶面完全和构件平面齐平，不会凸起干涉上方放置的零部件，孔位周边做了局部加厚处理，承受螺丝锁附力时不会出现柱位断裂的问题。从安装边界来看，整体外形为带圆角的类矩形结构，周圈圆角半径统一，适配压铸模具的加工工艺，减少模具尖角位置的应力损耗，提升模具使用寿命；构件的整体深度较浅，适合在设备内部空间局促的位置安装，不会占用过多的Z向空间，翻边外侧的尺寸公差控制在±0.1mm范围内，和相邻卡槽配合时的间隙均匀，不会出现装配松动或是卡滞的问题。

　　设计过程中充分考虑了压铸工艺的成型特性，所有拔模角度统一设置在1.5°，内壁和外壁的拔模方向保持一致，避免出现倒扣结构需要额外抽芯，简化模具结构的同时降低铸件的成型不良率；所有转角位置都设置了R0.5以上的圆角，避免压铸时金属液填充出现涡流卷气，减少铸件内部的气孔缺陷，提升构件的结构强度。表面处理环节针对压铸铝合金材质做了钝化处理，提升构件的防锈耐腐蚀能力，适合在有一定湿度的设备内部环境中长期使用，不会出现锈蚀脱落污染设备内部其他构件的问题。在实际选型应用时，需要注意该构件的承载上限，由于是薄壁压铸件，适合承载重量在5kg以内的轻型零部件，不适合作为重型构件的主承载支座；安装时需要保证支撑面的平面度，避免强行锁附导致构件出现变形，影响和相邻零部件的配合精度。
