带加强筋弯折L型钣金连接固定支架

　　这类带加强结构的L型弯折支架，在轻工设备、小型机电产品的内部结构搭建场景里应用十分普遍，常被用来实现两个垂直排布构件之间的刚性连接，比如小型电控箱内部元器件与安装板的垂直转接、小型输送线侧边护板与机架的连接固定、民用机电产品外壳与内部承重结构的衔接，都能见到这类结构件的身影。和普通无加强的平折L型支架不同，这款支架在弯折过渡区域设计了一体冲压成型的凸起加强筋，顺着弯折的曲率走向布置，能在不额外增加板材厚度的前提下，大幅提升弯折位置的抗形变能力，避免设备长期运行过程中受振动、交变载荷影响出现弯折角开裂、连接位错位的问题。

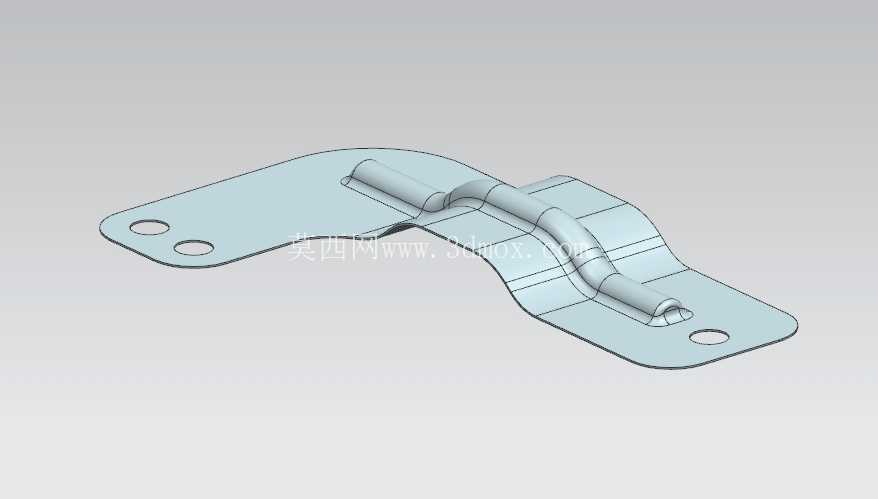

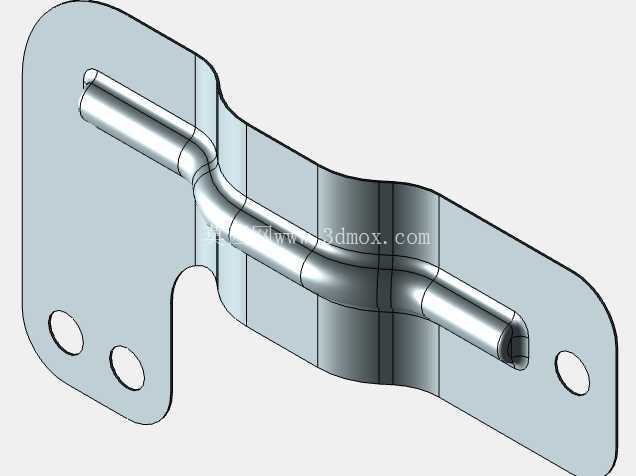

　　从结构细节来看，支架的两个安装翼面都做了圆角过渡处理，没有尖锐的冲裁毛边，既可以避免安装过程中划伤操作人员，也能减少应力集中点，降低长期受力下的翼面断裂风险。三个安装孔分别布置在两个翼面的外侧区域，其中较长的一侧翼面设置两个安装孔，较短的弯折侧翼面设置一个安装孔，孔位间距经过匹配常规安装场景的螺栓间距设计，适配M4-M6规格的标准紧固件，安装时不需要额外扩孔或者调整孔位，能直接适配市面上多数通用型材、安装板的预装孔位。

　　设计这类支架的时候，首先要明确安装边界的限制：两个安装面的垂直距离要匹配被连接件的安装间隙，翼面的宽度不能超过被连接件的安装面宽度，避免突出结构干涉周边其他零部件的排布；其次要核算载荷需求，根据需要承载的部件重量选择对应厚度的板材，这款支架的加强筋凸起高度控制在板材厚度的3倍左右，既保证加强效果，也不会因为凸起过高占用过多的安装空间，影响周边管线、其他构件的布置。实际生产中这类支架一般采用冷轧钢板一次冲压成型，弯折角度控制在90度±0.5度的公差范围内，保证安装后两个连接面的贴合度，不会出现安装间隙导致的连接松动；表面处理可以根据使用场景选择镀锌、喷塑或者电泳，适配潮湿、多尘等不同的工况环境。

　　从安装适配性来看，支架的翼面边缘做了微小的倒角处理，在狭窄安装空间里对位的时候，能顺利滑入安装位，不需要反复调整角度；加强筋的位置避开了安装孔的受力区域，螺栓锁紧的时候不会因为加强筋的凸起导致翼面翘曲，保证锁紧后整个支架与安装面完全贴合，受力均匀。很多小型设备的结构设计里，这类支架往往被忽略，实际选型或者设计的时候如果只考虑板材厚度不做加强处理，设备运行一段时间后很容易出现支架弯折变形，导致被固定的部件移位，甚至出现设备卡滞、线路拉扯断裂的问题；而这款带一体加强筋的结构，刚好平衡了结构强度、材料成本和安装空间的需求，不需要额外焊接加强片，减少了加工工序，也避免了焊接位置容易锈蚀、应力集中的缺陷。在三维建模过程中，这类钣金件需要重点注意弯折系数的设置，保证展开后的下料尺寸准确，冲压弯折后成品的尺寸符合设计公差；加强筋的成型特征要和实际冲压工艺匹配，避免出现建模时的特征无法通过冲压工艺实现的问题，比如加强筋的过渡圆角不能过小，否则冲压过程中容易出现板材拉裂的问题，安装孔的位置要距离弯折边预留足够的距离，避免弯折过程中孔位出现变形。
