手持曲面结构鼓风机外观结构设计

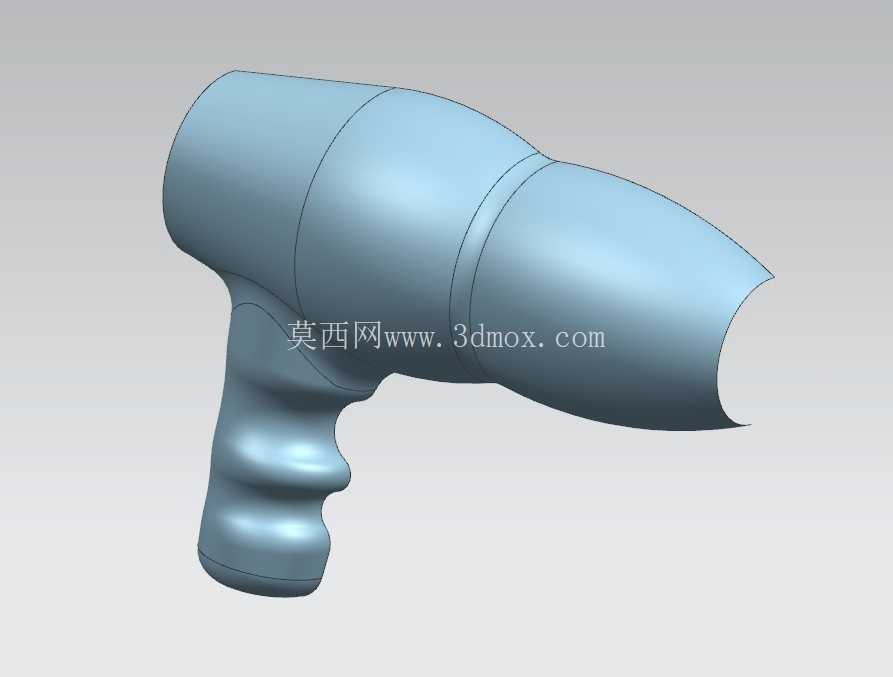

　　这款手持鼓风机的曲面壳体设计，核心围绕长时间手持作业的人机适配需求展开，区别于传统工业鼓风机的固定式安装形态，这类手持设备主要应用在车间工位碎屑清理、设备维保缝隙除尘、小型工件表面浮尘吹扫、家装作业边角余料清理等场景，作业时需要操作人员单手握持完成不同角度的吹扫动作，因此壳体的曲面过渡直接决定了长时间握持的疲劳度与操作稳定性。从结构设计逻辑来看，整体采用枪式握持布局，风筒段沿出风方向做渐缩曲面过渡，这种形态并非单纯的外观考量，渐缩的内腔曲面可以让气流在流出过程中逐步提升流速，在相同风机功率下获得更高的出口风速，减少气流在腔体内的紊流损耗；风筒外壁的三段环形凸筋结构，一方面可以强化薄壳结构的径向刚度，避免塑料壳体成型后出现收缩变形，另一方面也可以作为附件安装的定位基准，后续加装集风嘴、延长管等配件时可以直接卡接在凸筋位置，不需要额外增加固定结构。握持手柄部分的曲面完全贴合人手握持时的指腹弯曲形态，从手柄根部到握持区做了三段内凹的指位曲面，每段曲面的弧度都匹配不同手指的自然弯曲半径，握持时手掌与手柄的接触面积可以达到70%以上，避免局部应力集中导致的握持酸痛；手柄与风筒连接的过渡区域做了大圆角曲面衔接，这个位置是手持作业时受力最集中的区域，大圆角过渡可以分散跌落、按压时的应力，避免连接处出现开裂问题。

　　从安装边界来看，风筒段最大外径控制在85mm以内，整体长度不超过220mm，手柄握持区的最小直径为38mm，这个尺寸范围既可以容纳内置的风机叶轮、驱动电机与供电模块，也能保证单手握持时手指可以完全环握住手柄，不会出现握持过松或者卡手的问题；壳体壁厚统一设置为2.5mm，曲面过渡位置的壁厚差控制在0.3mm以内，避免注塑成型时出现缩痕、翘曲等缺陷，所有外露曲面的圆角半径都不小于2mm，既可以避免使用过程中划伤操作人员，也能降低模具加工时的电极损耗，提升成型良率。

　　设计过程中曲面构建优先保证G2连续，尤其是风筒与手柄的衔接位置、手柄指位的过渡区域，曲面曲率变化均匀，不会出现局部突兀的折角，一方面让壳体表面的气流可以顺畅流过，减少作业时的风阻噪音，另一方面也让表面喷涂、丝印等后处理工序更容易完成，不会出现积漆、印刷错位等问题。这类手持鼓风机的结构设计不需要额外的安装固定结构，所有的受力都通过手柄传递到操作人员手部，因此曲面设计时还需要考虑整机的重心配平，将电机、风轮等重量较大的部件布置在风筒与手柄连接的重心位置，让握持时整机的重心落在手掌中心位置，减少长时间作业时的手腕负重；风筒前端的出风口做了斜切曲面处理，这个角度匹配手持作业时手腕自然下垂的出风角度，操作人员不需要刻意弯曲手腕就可以让气流对准待清理的平面，降低操作时的动作幅度。

　　壳体的曲面拆分也充分考虑了装配需求，上下壳的分型面沿着曲面的曲率变化线布置，避免分型面出现在外观明显的可视区域，同时卡扣的安装位置都隐藏在曲面的内侧凹槽里，装配后不会外露卡扣结构，保证外观曲面的完整性；手柄底部的曲面做了微凸的平底设计，设备临时放置时可以平稳立在工作台面上，不会随意滚动摔落，这个平面的尺寸控制在30mm×40mm，既不会破坏手柄整体的曲面流畅度，也能满足临时放置的稳定性需求。
