双叉耳铰接连接座结构设计

这类双叉耳结构的铰接连接座，在轻工自动化输送线、小型工装夹具的连杆传动组里应用十分普遍，核心作用是实现两个运动构件之间的铰接传动，既可以传递沿杆体方向的拉压载荷，也能允许连接端在一定角度范围内做相对摆动，避免刚性连接在设备运行过程中因装配误差、机架形变产生的内应力憋卡问题。从实际使用场景来看，这类零件常作为气动执行元件端部的连接接头、连杆机构的中间铰接节点，在小型包装设备的料仓启闭机构、非标工装的夹紧摆臂结构里都能见到同类型结构的应用，相比单耳铰接结构，双耳叉的设计能让销轴受力更均衡，单侧载荷集中系数更低，同等销轴直径下能承受的交变载荷上限可提升30%左右，更适合频繁往复摆动的工况。

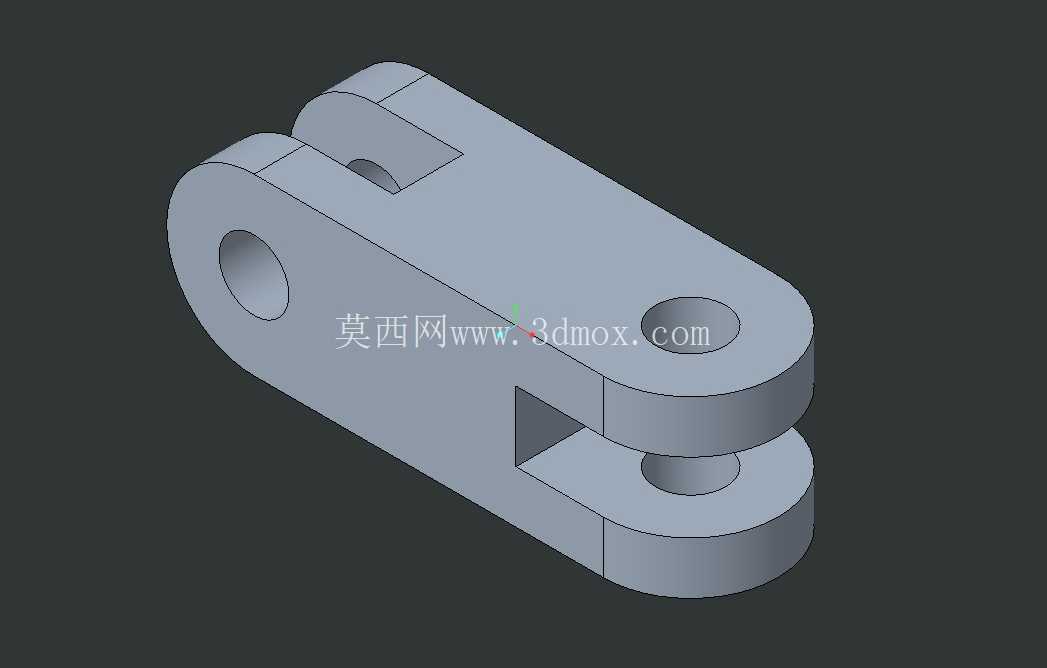

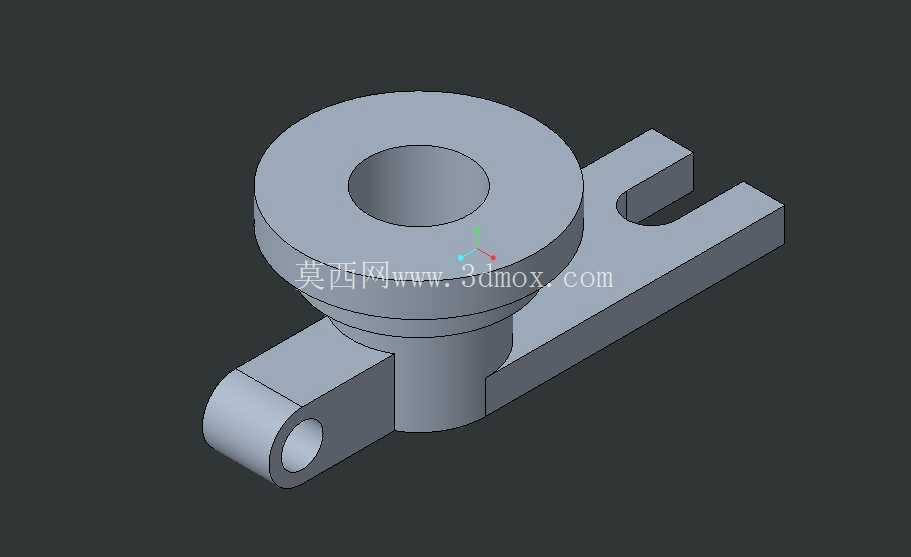

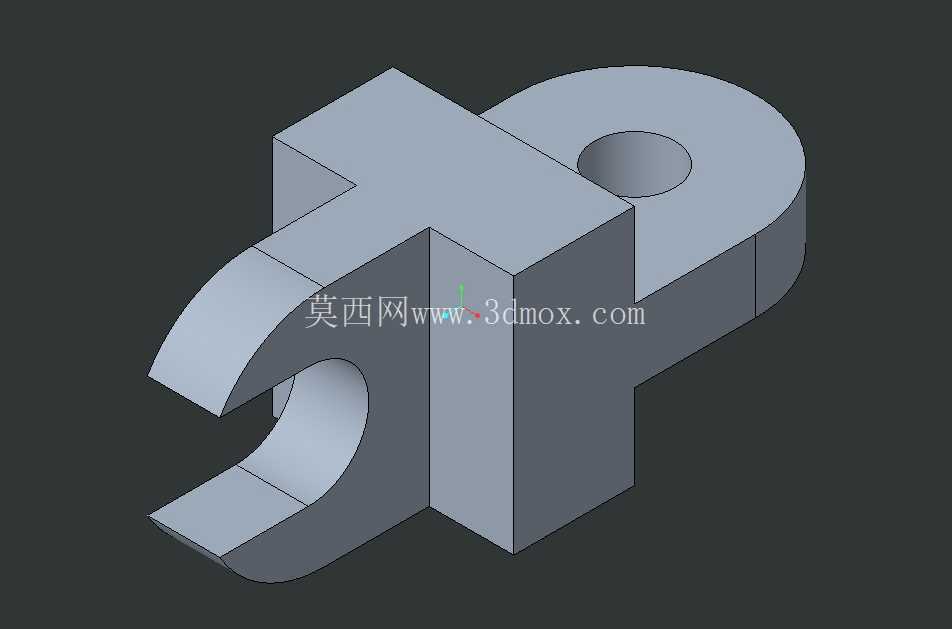

从结构设计逻辑来看，零件主体采用长条形等截面基体设计，一端为整体式单耳结构，加工有同轴的销轴安装通孔，用于和固定端的支座铰接；另一端为上下平行的分叉双耳结构，两个耳片上加工有同轴的销轴孔，用于夹持活动端的连杆接头，中间预留的开槽宽度刚好匹配被连接件的端部厚度，装配时销轴穿过双耳和被连接件的孔位后，端部加装开口销或者轴用挡圈即可完成轴向限位，不需要额外设计复杂的锁紧结构，拆装维护十分便捷。基体侧面开设的矩形通槽并非减重设计，实际是为了避让铰接摆动过程中相邻构件的运动轨迹，避免摆角达到上限时零件本体和相邻连杆发生运动干涉，这个槽的宽度和深度尺寸需要根据整个连杆机构的运动包络来确定，建模时需要先做完整的运动仿真验证摆角范围，再确定槽位的最终边界，不能单纯按照外观比例随意绘制。

尺寸与安装边界方面，这类零件的核心安装尺寸集中在三个销轴孔的参数上：单耳端的销轴孔直径需要和固定端支座的销轴直径做基孔制间隙配合，通常选用H8公差等级，保证铰接转动灵活无卡滞；双耳端的两个销轴孔需要保证严格的同轴度，同轴度公差通常控制在0.02mm以内，否则装配后销轴会出现别劲现象，长期摆动会造成耳片单侧磨损加剧，甚至出现耳片断裂的失效问题。双耳片的平行度公差同样需要控制在0.03mm以内，开槽宽度尺寸要比被连接件的端部厚度大0.2-0.5mm，预留足够的装配间隙，避免装配时出现夹死问题。零件的整体长度尺寸需要根据机构的运动行程确定，要保证在最大摆角状态下，单耳端和双耳端的结构不会和相邻构件发生碰撞，外轮廓的所有棱边都需要做C0.5的倒角处理，既可以去除机加工产生的毛刺，也能避免装配过程中锐边划伤操作人员。

从建模逻辑来看，绘制这类零件时优先采用拉伸凸台命令做出主体基体，再通过拉伸切除完成销轴孔、侧面避让槽的加工特征，最后添加倒角和圆角特征即可，不需要复杂的曲面操作。建模过程中需要重点关注双耳结构的对称度，以基体的中心平面为基准做对称约束，避免后续工程图标注尺寸时出现基准不统一的问题。销轴孔的位置尺寸需要从同一个设计基准出发标注，减少尺寸链累积误差，通常选择单耳端的端面作为长度方向的设计基准，基体的上下对称面作为高度方向的基准，这样加工时一次装夹即可完成所有孔位的加工，有效降低装夹误差带来的精度问题。这类零件通常采用45号钢加工制作，表面做发黑处理提升防锈能力，载荷较小的工况下也可以采用铝合金材质加工，降低整体结构重量，具体材质选型需要根据实际承载的载荷大小、摆动频率来确定，建模时可以根据材质密度提前核算零件重量，给后续的整机重量分配提供参考数据。
