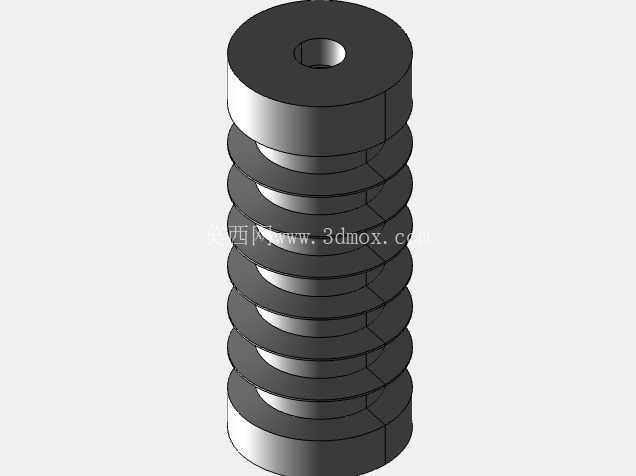

户内圆柱形中压绝缘支撑构件

　　在户内中压输配电系统的柜体、变压器配套结构中，绝缘支撑件是决定带电部件对地、相间绝缘可靠性的核心基础零件，这类圆柱形中压绝缘子的应用场景覆盖10kV-35kV电压等级的户内配电装置、成套开关柜、干式变压器内部的带电母排固定、元器件安装支撑环节，区别于户外绝缘子需要考虑防污闪、耐紫外线、抗雨水侵蚀的设计要求，户内场景下的绝缘件无需设置外扩的大伞裙结构，整体采用等径圆柱的构型能够最大化压缩安装占用空间，适配柜内紧凑的排布需求。从实际使用功能来看，这类绝缘子的核心作用是实现带电导体与接地金属框架之间的机械固定与电气绝缘双重功能，既要承受母排、元器件自身的静态重力，还要耐受短路工况下的电动力冲击，同时在长期运行中需要抵御柜内温湿度变化、局部凝露带来的绝缘性能下降风险，因此结构设计上首先要保证绝缘材料的沿面爬电距离满足对应电压等级的强制要求，圆柱构型的外表面光滑无凸起积灰死角，能够减少运行过程中粉尘的附着堆积，降低沿面放电的概率。

　　设计思路上，这类柱形绝缘子两端会预埋金属嵌件，一端用于和接地的柜体框架、安装梁通过螺栓锁紧，另一端用于固定带电母排或电气元件，金属嵌件与绝缘本体之间采用模压一体成型的工艺结合，嵌件外壁会设置滚花或环形卡槽结构，避免长期受力后嵌件与绝缘本体出现松动滑脱；绝缘本体的圆柱直径需要根据额定电压对应的绝缘厚度要求计算确定，既要保证工频耐压、雷电冲击耐压测试下无击穿、无闪络，也要避免尺寸过大造成材料浪费与安装空间的无效占用。

　　安装边界方面，这类圆柱形绝缘子的轴向长度直接决定了带电部件与接地结构之间的空气净距，选型时需要结合柜内的绝缘配合要求确认长度参数，两端安装孔的孔位、螺纹规格需要与配套的安装梁、母排固定孔位完全匹配，安装时需要保证绝缘子的轴向与受力方向一致，避免承受额外的弯曲应力导致绝缘件开裂；圆柱外形的设计也让绝缘子在安装时无需调整周向角度，两端嵌件同轴度保证后即可快速完成装配，相比异形结构的绝缘件能够大幅提升成套设备的装配效率。

　　在变压器配套场景中，这类绝缘子多用于绕组引出线的支撑固定，以及内部母排的间隔支撑，需要能够耐受变压器长期运行的工作温度，材料多选用具备优异耐热性、耐电弧性的热固性绝缘材料，圆柱结构的均匀壁厚也能避免模压成型过程中出现内部应力集中、缩孔等缺陷，保证绝缘件整体的机械强度与绝缘性能一致性；日常运维中，光滑的圆柱表面也便于清扫积灰，减少运维工作量，在紧凑化设计的户内中压设备中，这种构型的绝缘子能够在有限的柜内空间里同时满足绝缘距离、机械强度、安装便捷性的多重要求，是户内中压配电与变压器设备中应用极为广泛的基础绝缘构件。
