可调节支脚小型皮带输送设备三维设计

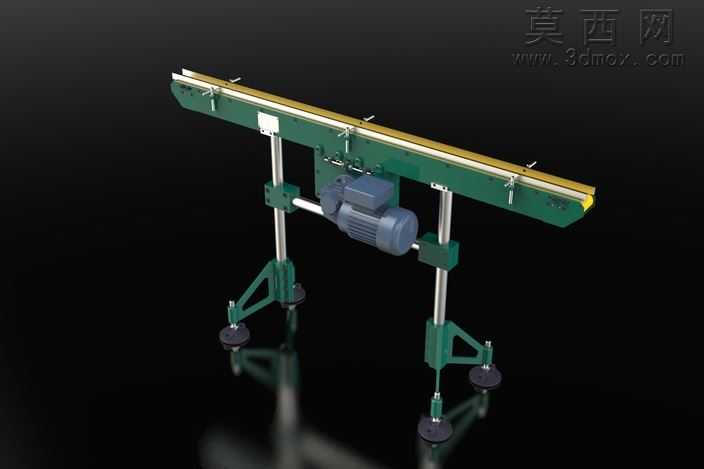

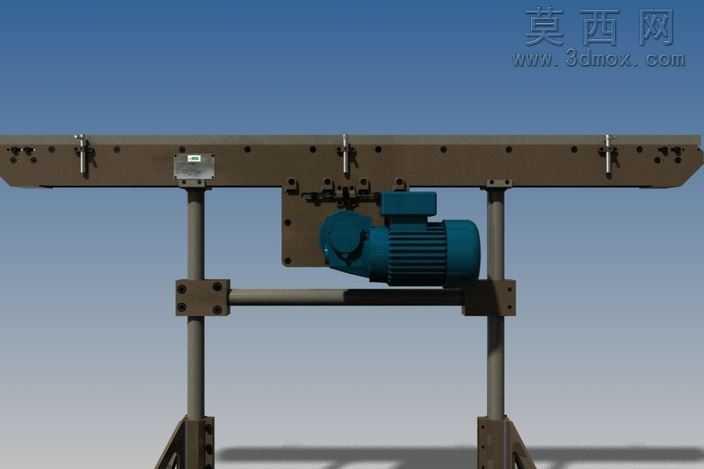

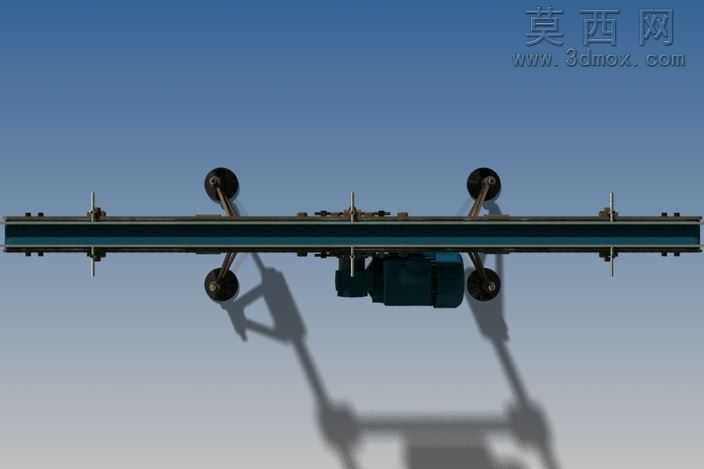

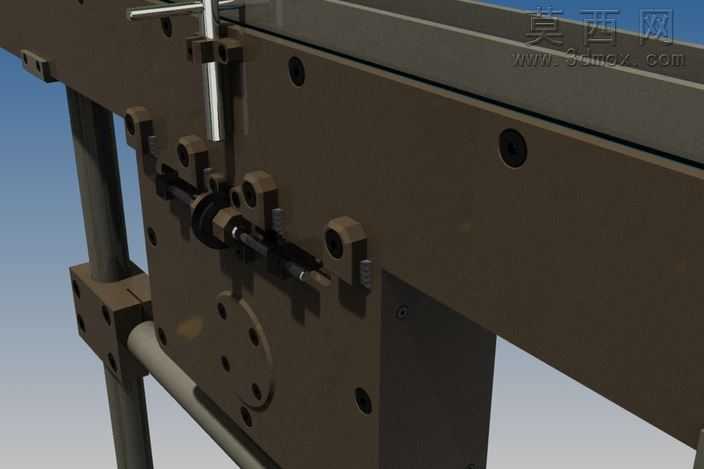

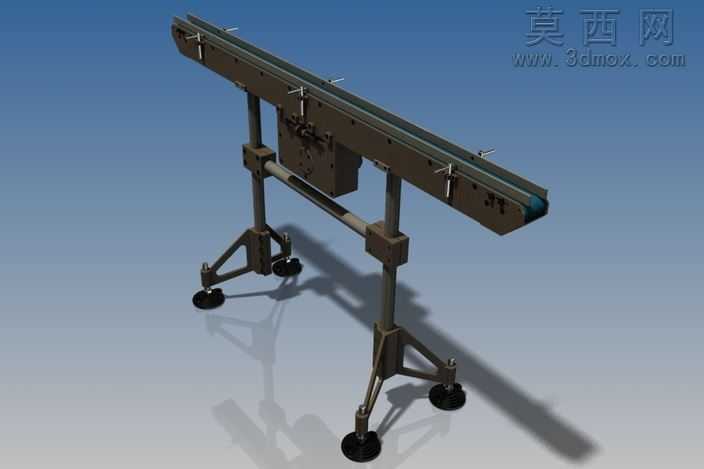

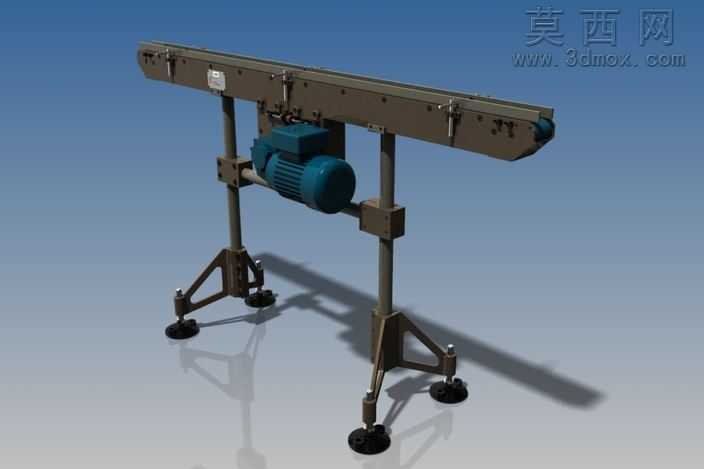

本作品为小型皮带输送机的三维建模设计，整体采用卧式长条形布局，核心输送段为平直皮带承载结构，适配轻载小件物料的水平输送场景。建模过程中严格遵循机械设计规范，对各部件进行1:1等比例参数化构建，首先完成主体输送机架的搭建，机架采用型钢拼接式结构，两侧设置皮带限位导向边，避免皮带运行过程中出现跑偏脱轨问题；驱动单元采用侧装式电机与减速机构一体化设计，电机通过传动组件与主动辊筒连接，精准还原了动力传递的装配关系，确保动力输出路径符合实际机械传动逻辑。支腿部分采用可调节高度的立式支撑结构，每根支腿底部配置万向调节脚杯，可根据现场安装地面的平整度调整支撑高度与水平度，支腿与主机架之间采用三角加强筋结构连接，大幅提升整体机架的结构刚性，减少设备运行过程中的共振晃动。建模阶段对各部件的装配约束进行了精准定义，辊筒与机架的转动配合、电机与安装座的紧固连接、脚杯与支腿的螺纹调节结构均按照实际机械配合关系设置，可直接用于装配干涉检查与运动仿真验证。渲染阶段采用工业级写实材质赋予，机架与支腿部分赋予哑光金属烤漆材质，还原碳钢构件表面的细腻磨砂质感；电机外壳赋予散热筋纹理的铸铁材质，还原电机表面的铸造肌理与散热结构细节；输送皮带赋予哑光橡胶材质，添加细微的表面防滑纹理，还原工业皮带的真实触感；调节脚杯的底部橡胶垫与金属调节螺杆分别赋予对应材质，区分不同部件的材质差异。场景布光采用三点布光法，主光源从侧上方投射，勾勒出设备整体轮廓与结构阴影，辅助光源补充暗部细节，避免结构死角出现死黑区域，背景采用渐变浅灰底色，突出设备主体的结构特征，渲染输出的效果图清晰展现各部件的位置关系与结构细节。设计过程中充分考虑小型输送设备的通用性需求，整体结构紧凑占地空间小，支腿可调设计适配不同高度的上下游设备对接需求，侧装驱动的布局减少了设备端部的占用空间，适合在自动化生产线、包装工位、物料分拣场景中作为衔接输送单元使用，建模过程中对标准件如紧固螺栓、调节螺母均采用标准化参数建模，确保模型可直接导出用于工程参考、方案展示或后续的工程图转化工作。
