小型窄幅平皮带输送设备结构设计

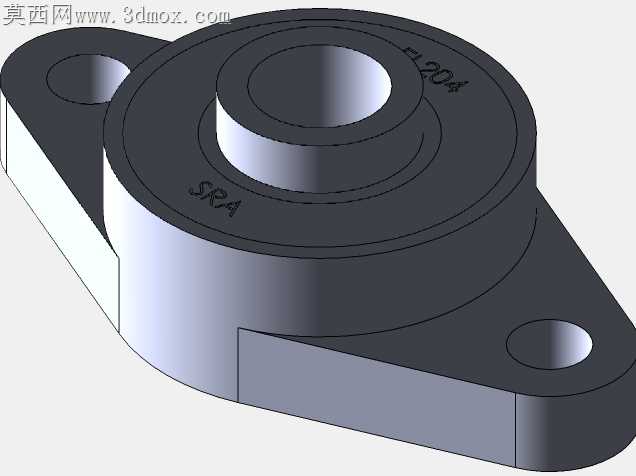

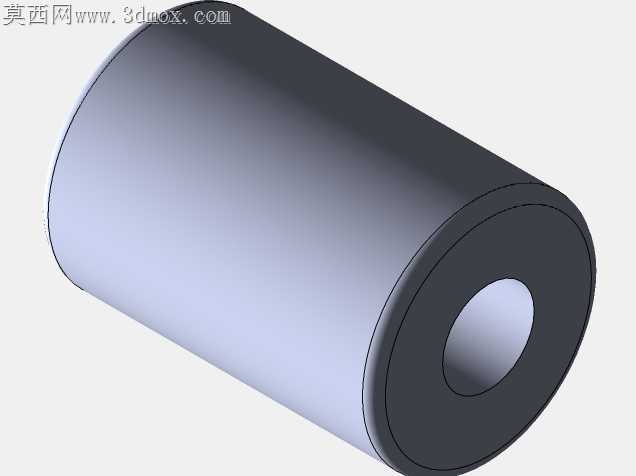

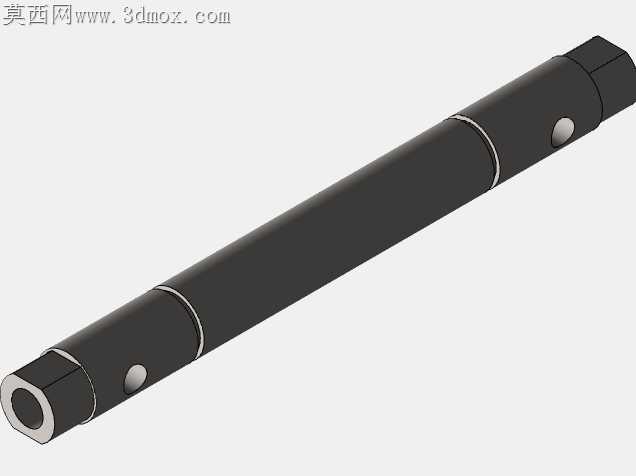

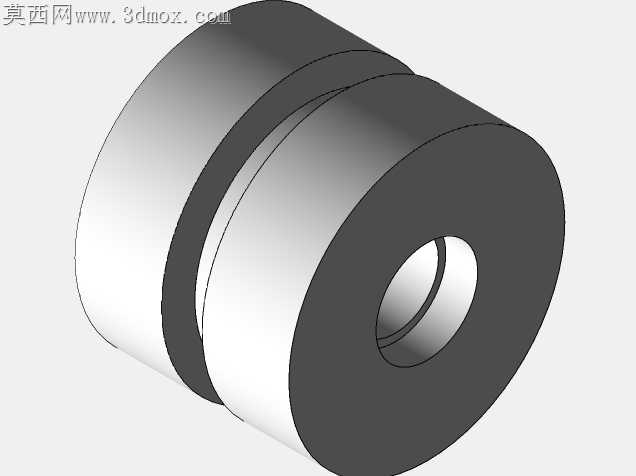

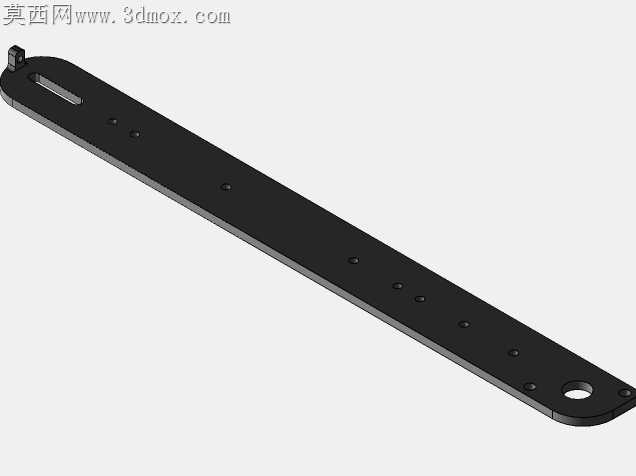

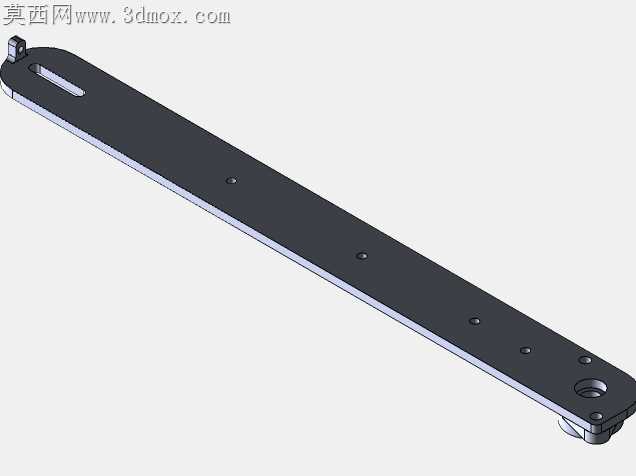

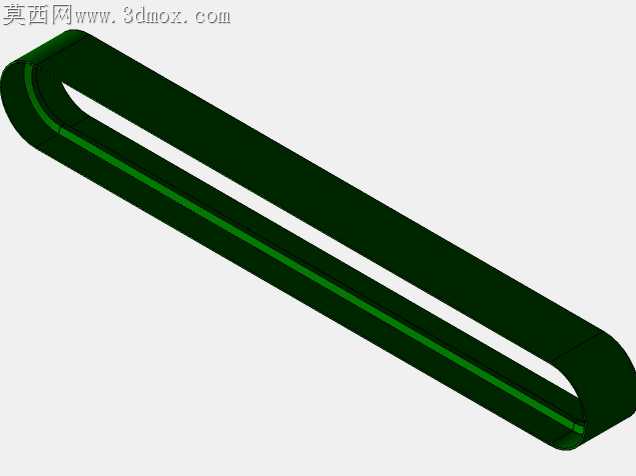

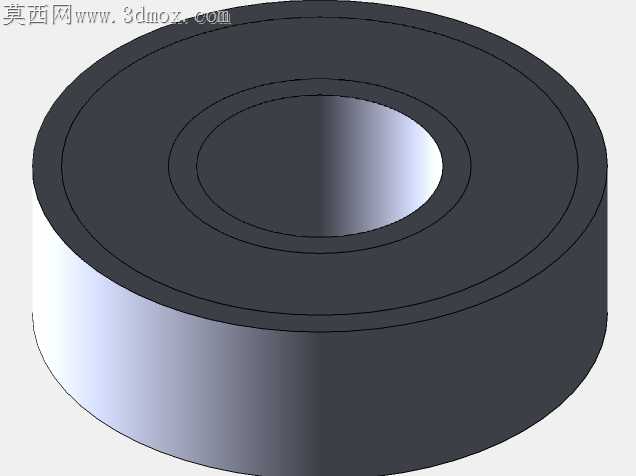

这款窄幅带式输送设备，主要面向小尺寸工件的短距离转运场景设计，常见应用于电子元器件装配产线、小型五金件加工工序衔接、实验室样品输送、小包装食品分拣工位等空间受限的作业环境，能够在紧凑的安装空间内完成零散小件的平稳水平输送，替代人工重复搬运作业，有效提升工序间物料流转的效率，减少人工搬运过程中产生的工件磕碰、掉落损耗问题。设备整体采用平皮带作为承载输送构件，运行过程中噪音低、输送面平整，不会对输送工件的表面造成刮擦损伤，适配表面易划伤的精密小件、软质包装件的输送需求。从设计思路来看，这款设备优先考量了窄空间安装的适配性，整体结构做了轻量化精简，两端的传动辊组采用紧凑式安装座设计，驱动端集成了小型传动结构，无需额外预留过大的安装避让空间，机架部分采用标准化型材拼接结构，既保证了整体结构的刚性，避免长周期运行出现机架形变导致皮带跑偏的问题，又能根据实际工位需求灵活调整安装固定方式，既可以独立架设在工作台面作为独立输送单元，也可以嵌入到现有自动化产线中作为衔接输送段使用。设备的外形尺寸边界控制严格，整体宽度仅75毫米，长度方向为710毫米，整体高度410毫米，安装时不需要对现有工位布局做大幅改动，占用的台面或地面空间极小，非常适合在排布紧凑的工作台、多工序衔接的狭窄通道位置布置。功能设计上，这款输送设备的皮带张紧结构做了隐藏式设计，调整操作便捷，日常维护时不需要拆解大量结构件即可完成皮带松紧度的校准，能长期维持皮带运行的平稳性，避免运行过程中出现皮带打滑、偏移的问题；输送面的高度适配常规人工操作台面的高度，操作人员取放工件时无需大幅抬臂或弯腰，符合人工作业的操作舒适度要求，也能和各类小型加工设备、检测设备的进出料口高度做匹配，实现物料的自动进出衔接。设备的传动结构做了密封防护设计，日常运行过程中粉尘、细小碎屑不会轻易进入传动辊的轴承部位，能降低日常维护的频次，适配多粉尘、多细小碎屑的加工车间环境使用，输送皮带可根据输送物料的特性选择不同材质，比如防静电材质适配电子元器件输送、防滑材质适配有一定坡度的短距离输送、食品级材质适配食品加工场景，具备较强的场景适配灵活性。
