六米长工业皮带输送设备结构设计

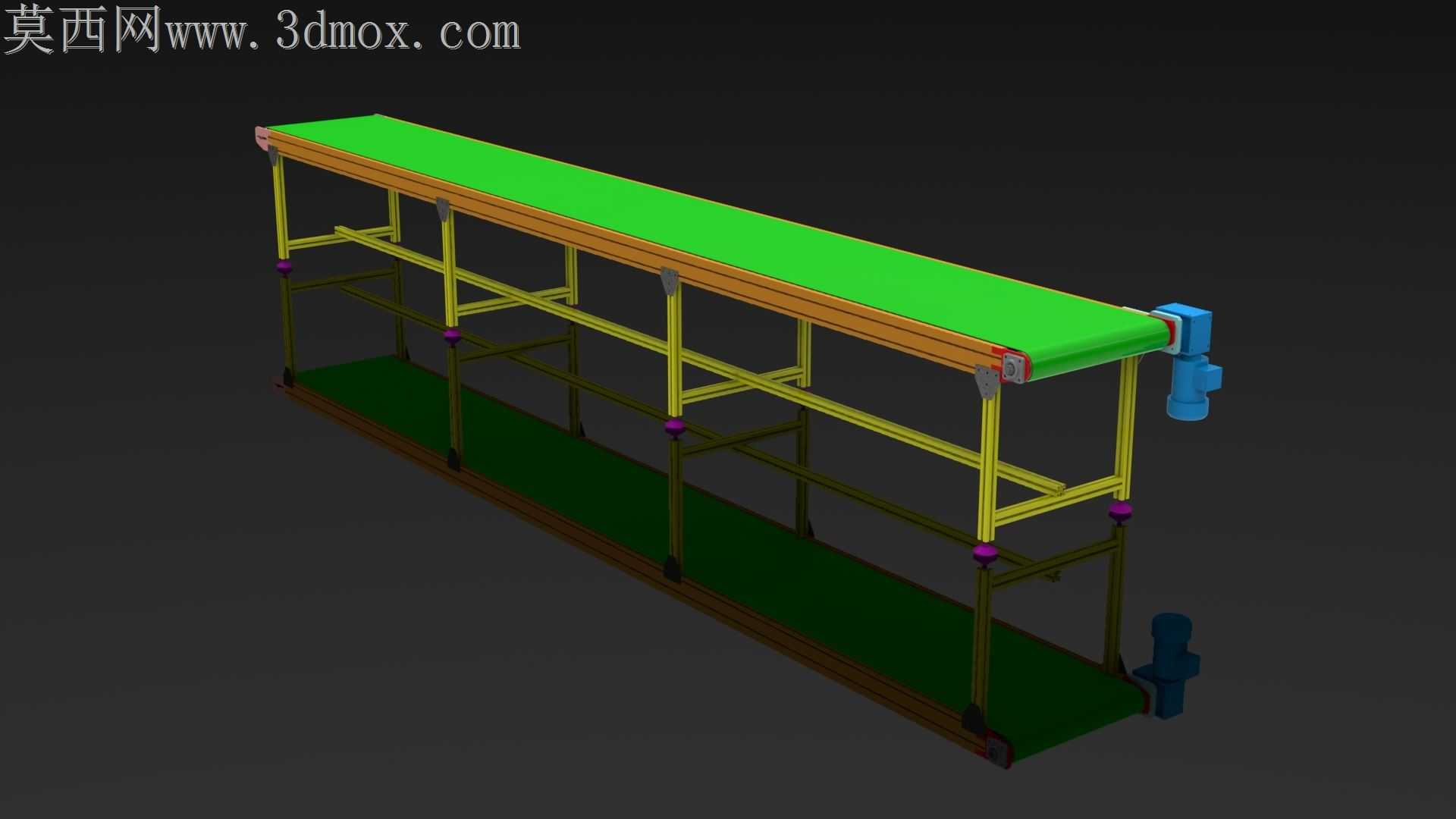

这款六米长度的皮带输送设备，主要面向车间内中长距离的物料转运场景设计，可广泛应用于电子组装、食品包装、五金加工、仓储分拣等多个生产环节，承担工序间工件、成品、包装件的连续输送任务，替代人工搬运实现生产流转的自动化衔接，有效降低车间内物料转运的人力投入，提升整条生产线的流转效率。设备采用双层机架结构设计，上层为承载输送面，配套绿色防滑PVC输送皮带，皮带两侧设置限位挡边结构，可避免输送过程中物料从侧边滑落，适配箱装、袋装、规整小型工件的平稳输送；下层设置回程托板，可承托回程段皮带，避免长距离输送下皮带下垂晃动，保障皮带运行的平稳性。机架主体采用标准型材搭建，通过专用连接件拼接组装，立柱底部设置可调支撑脚，可根据现场地面平整度调节设备整体水平度，同时可小范围调整输送面高度，适配不同高度的上下游生产设备对接需求。驱动单元布置在设备出料端一侧，采用侧装式驱动结构，通过电机直接带动驱动辊转动，依靠辊筒与皮带之间的摩擦力带动皮带循环运转，结构紧凑不占用输送面上下方的操作空间，同时便于后期的维护检修。设备整体宽度适配常规中小型物料的输送需求，六米的长度可覆盖多数车间内跨工序的转运距离，无需多台短输送设备拼接，减少中间转接环节的物料卡顿、掉落风险；安装时仅需按照预设的摆放位置固定支撑脚，调整好皮带张紧度即可投入使用，对现场安装空间的要求较低，无需复杂的土建基础配合。设计过程中充分考虑了长距离皮带输送的张紧调节需求，在设备两端设置了皮带张紧调节机构，可通过调节螺栓调整从动辊的位置，补偿皮带长期运行产生的拉伸形变，保障皮带始终处于合适的张紧状态，避免出现打滑、跑偏等常见运行故障。机架的层间设置多道横向与斜向加强筋，提升整体机架的结构刚性，即使满负载输送较重工件时也不会出现机架变形、晃动的问题，保障设备长期运行的结构稳定性。
