内燃机活塞组件结构三维设计

在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其结构设计直接决定了动力输出效率、运行可靠性与整机使用寿命。从实际工况来看，活塞需要在高温高压的燃烧环境下，承受燃气爆发压力的冲击，同时在气缸内做高频往复直线运动，将燃烧产生的气体压力通过活塞销传递给连杆，最终转换为曲轴的旋转扭矩输出，广泛应用于车用汽油机、柴油机、小型通用动力机械以及工程机械动力单元中。

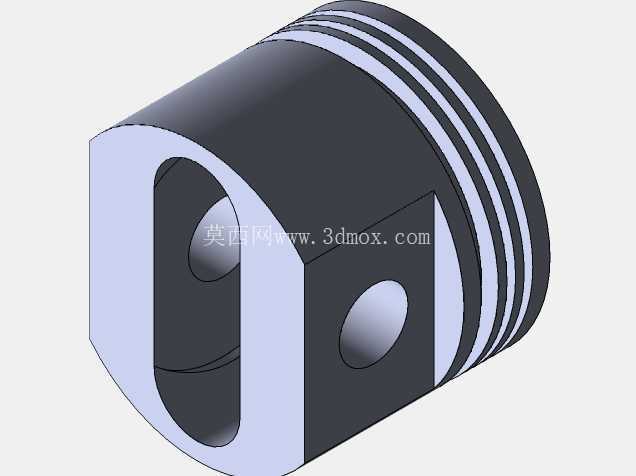

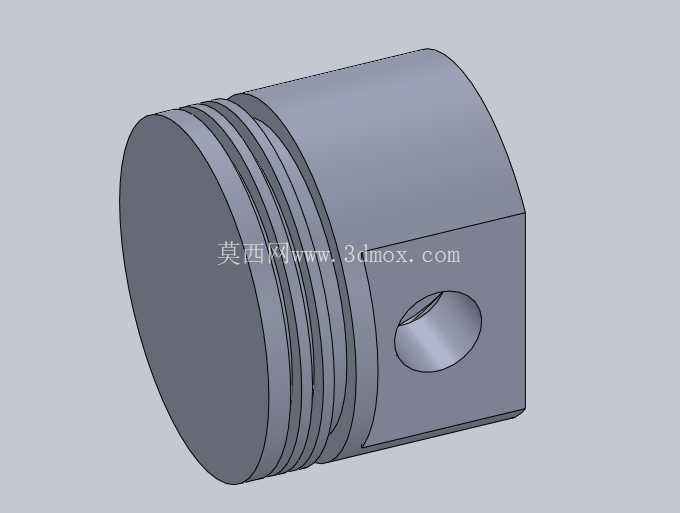

从结构设计逻辑来看，这款活塞采用了典型的筒形活塞结构，头部设置有多道环槽，用于安装气环与油环：上部的气环主要作用是密封燃烧室，防止高温高压燃气窜入曲轴箱，同时将活塞顶部吸收的燃烧热量传导至气缸壁，通过冷却系统带走热量；下部的油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，减少活塞组与气缸壁之间的摩擦磨损。活塞头部的环槽宽度、深度以及环岸高度都经过匹配计算，既要保证活塞环的安装定位可靠性，也要预留足够的热膨胀间隙，避免发动机热态运行时环槽卡滞导致密封失效。

活塞裙部作为导向承载部位，设计为椭圆形截面结构，这是因为活塞在工作状态下会受到侧压力、热膨胀以及气体压力的综合作用，产生机械变形与热变形，常温下的椭圆结构在热态运行时会趋近于正圆，保证裙部与气缸壁之间的配合间隙均匀，既不会出现间隙过大导致的敲缸、导向失稳，也不会因为间隙过小出现拉缸故障。裙部的长度设计需要平衡导向稳定性与往复运动惯性力：过长的裙部会增加活塞整体重量，提升往复运动惯性，拉高曲轴的动平衡校正难度，增加高速运行时的振动噪声；过短的裙部则会降低导向能力，加剧活塞在气缸内的摆动，导致偏磨、密封失效等问题。

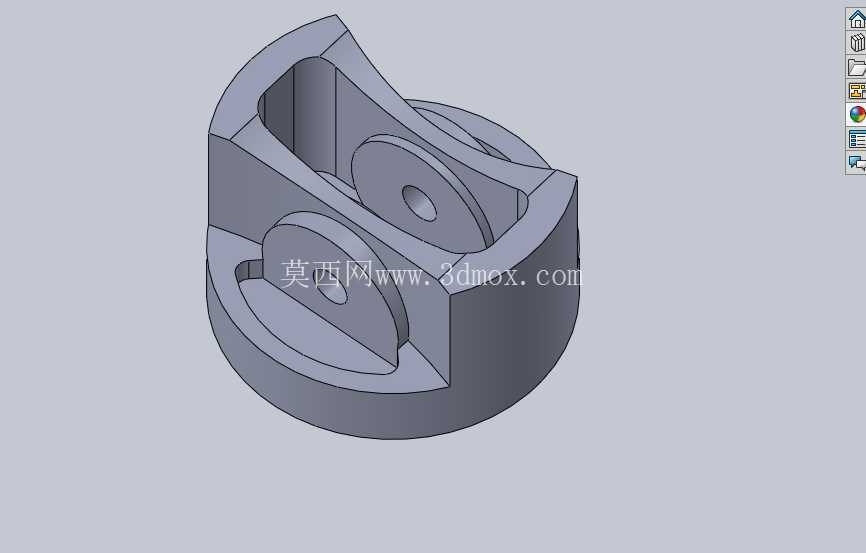

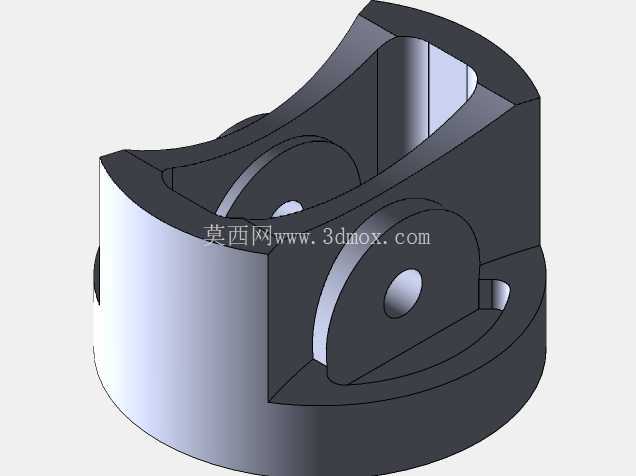

活塞销座位于裙部上方的两侧位置，采用了与活塞内腔加强筋一体化的结构设计，用于安装活塞销，连接活塞与连杆小头。销座孔的位置精度直接影响活塞的受力状态，其中心与活塞轴线的垂直度、销孔本身的圆柱度都有严格的公差要求，避免活塞销在工作中出现偏载，导致销座开裂、活塞销异常磨损等故障。销座部位通常会设计局部加厚的加强结构，将活塞顶部承受的气体压力均匀传递到活塞销上，降低应力集中风险，提升活塞的结构强度。

从安装边界来看，活塞的外径尺寸需要与对应规格的气缸内径匹配，配合间隙根据不同的材质、冷却方式以及发动机标定转速有所区别，通常汽油机铝活塞的配缸间隙控制在气缸直径的千分之0.5到千分之1.5区间内。活塞的总高度、压缩高度（活塞销中心到活塞顶面的距离）需要与发动机的燃烧室设计、连杆长度、曲轴行程匹配，保证活塞到达上止点时的压缩比符合设计要求，同时避免活塞在上止点时碰撞气门或者气缸盖。活塞销的内径、外径尺寸需要与连杆小头衬套、活塞销座孔的尺寸匹配，采用全浮式或者半浮式的连接方式，保证动力传递的平顺性。

在实际建模过程中，需要重点关注各部位的圆角过渡设计，尤其是环槽根部、销座与裙部的连接位置、内腔加强筋的衔接处，这些位置都是应力集中的高发区域，过小的圆角会导致应力集中系数大幅提升，在交变载荷的长期作用下容易产生疲劳裂纹，最终导致活塞开裂失效。同时活塞的壁厚设计需要兼顾强度与轻量化要求，在保证结构刚度、热强度满足工况要求的前提下，尽可能降低活塞整体重量，减少往复运动惯性力，提升发动机的响应速度，降低曲轴连杆机构的负载。

不同应用场景下的活塞设计会有针对性的结构调整：高转速汽油机的活塞会更侧重轻量化设计，裙部长度更短，采用更薄的壁厚与轻量化的内腔结构；大扭矩柴油机的活塞则会更侧重结构强度与冷却能力，通常会在头部设置冷却油腔，通过机油喷射带走活塞头部的热量，降低活塞的热负荷，环槽部位也可能采用耐磨镶圈结构，提升环槽的耐磨性能，延长活塞的使用寿命。这款活塞的结构参数适配中小排量的内燃机动力单元，其环槽数量、裙部结构、销座位置都经过了工况匹配，能够满足常规动力输出场景下的使用要求。
