卧式双位4针直插保险丝安装插座

这款双位直插式保险丝插座，是面向低压直流控制回路、消费类电子电源板、小型工控驱动板开发的板载电路保护配套元件，主要承担板载过流保护器件的机械固定与电气连通作用，在电源输入回路、负载供电分支回路中，为管状保险丝提供稳定的安装载体，当回路电流超过额定阈值时，保险丝可顺利熔断切断回路，避免后端精密电子元件因过流烧毁，同时也方便后期运维过程中快速更换失效的保险丝，无需拆焊整块电路板即可完成保护器件替换。

从实际应用场景来看，这类插座广泛适配小功率开关电源、车载辅助供电模块、小型家电控制板、工控信号转接板的板上安装需求，相比单路保险丝座，双位结构可同时为两路独立供电回路提供保护安装位，有效节省PCB板上的排布空间，减少零散元件占用的板面区域，适配高密度布板的紧凑型电路设计需求。

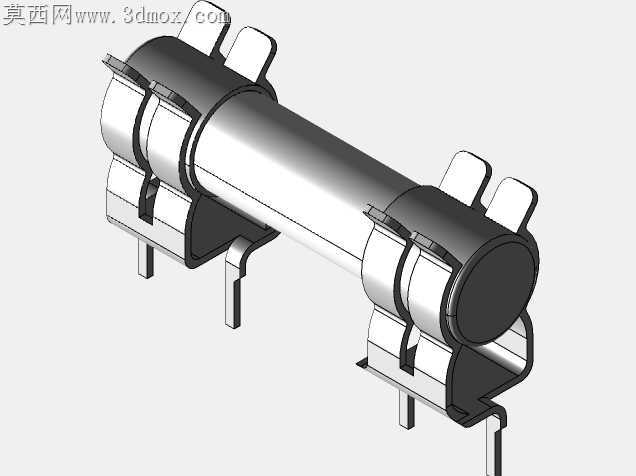

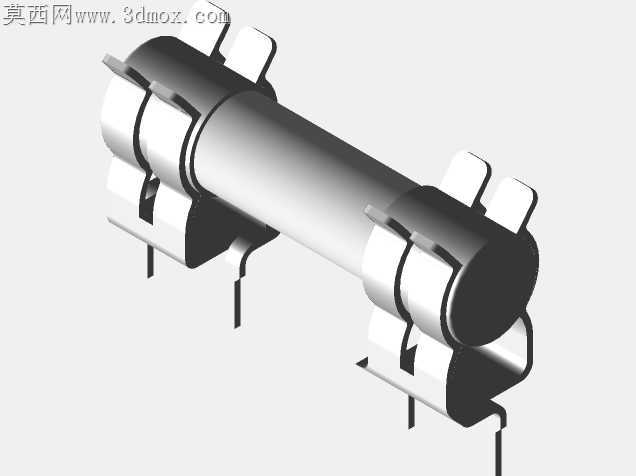

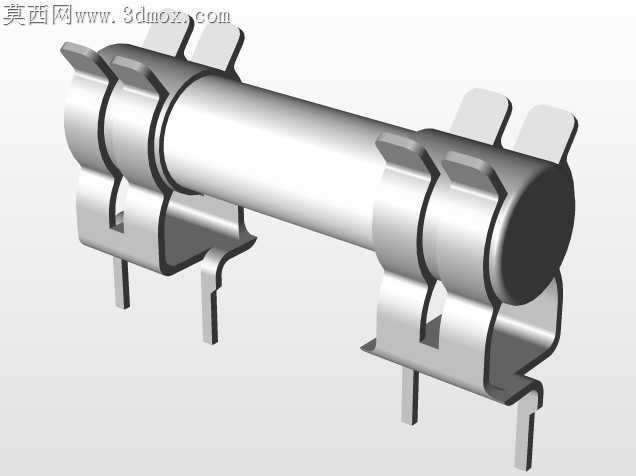

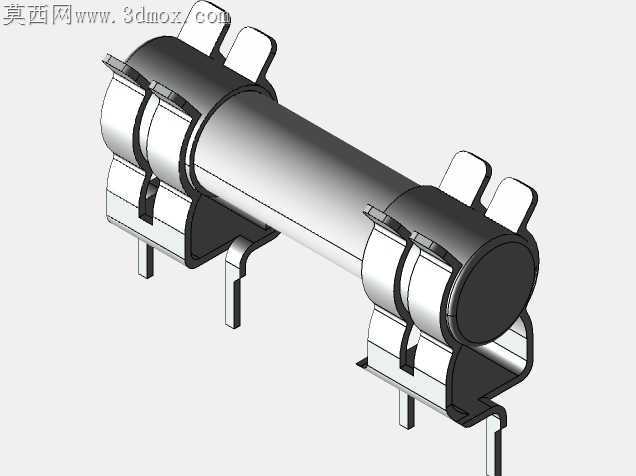

产品功能设计上，采用双侧弹性夹片结构来固定管状保险丝，夹片采用高弹性导电铜材冲压成型，表面做镀镍防氧化处理，既保证与保险丝金属端帽的可靠接触，降低接触电阻避免大电流下出现接触发热问题，同时弹性夹持力可保证设备在常规振动工况下，保险丝不会出现松脱移位、接触不良的问题。底部4根直插引脚采用标准2.54mm网格对齐的5mm引脚间距设计，引脚长度适配常规1.6mm板厚的PCB波峰焊工艺，插装后引脚伸出板面长度符合常规焊盘焊接要求，不会出现引脚过短虚焊、过长连锡的工艺问题。

设计思路上充分考虑板载安装的边界限制，整体外形控制为长21mm、宽7mm、高8.2mm的紧凑尺寸，安装时仅需在PCB上对应位置开设4个匹配引脚直径的安装孔，预留出对应长宽的元件投影区域即可，不会和周边的电容、电阻、接线端子等板载元件产生空间干涉。插座两端的卡扣式限位结构，可在保险丝插入后对端帽形成侧向限位，避免运输或设备晃动过程中保险丝从夹片中滑出，同时夹片的开口尺寸做了导向倒角处理，更换保险丝时无需额外工具即可手动完成插拔操作，降低后期维护的操作难度。整体绝缘基座采用耐高温阻燃工程塑料注塑成型，可耐受波峰焊过程中的高温冲击，不会出现焊接过程中基座变形、夹片移位的问题，阻燃等级满足电子电路元件的安全规范要求，即使回路出现短时拉弧也不会引燃基座造成火情隐患。
