户外方形压铸壳体投光照明灯具结构

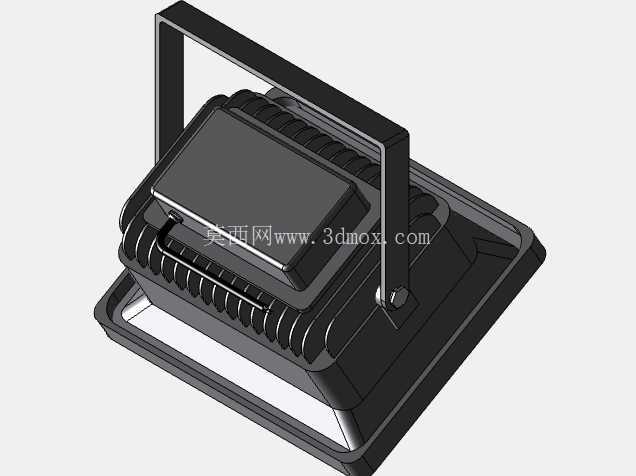

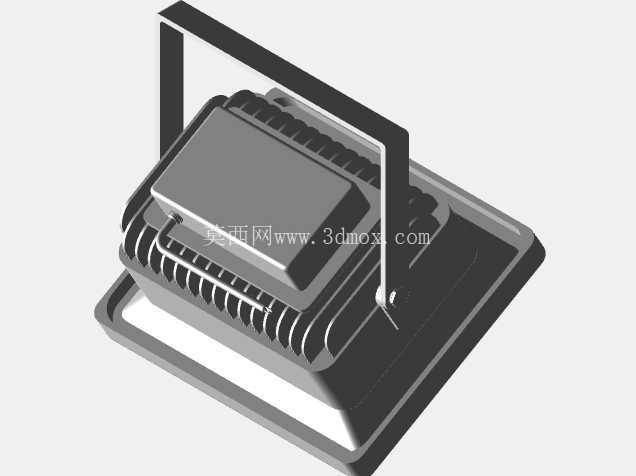

　　这款方形投光类照明灯具的结构设计，首先围绕户外工况的安装适配性做了全维度考量，日常可覆盖厂区露天作业区补光、建筑外立面泛光照明、户外停车场全域照明、施工临时点位照明等多类场景，区别于普通室内照明器件，其结构从壳体到安装支架的设计都优先匹配长期户外暴露的使用需求。从结构逻辑来看，壳体采用一体化压铸成型的方形结构，边框做了阶梯式止口设计，在装配透光面罩时可以通过压紧密封胶圈实现IP等级的防护要求，避免户外降雨、扬尘进入腔体内部损伤光源与驱动组件；灯腔内部预留了足够的散热筋排布空间，压铸铝合金材质的壳体本身可以作为散热结构的一部分，将光源工作产生的热量通过壳体背部的散热结构快速导出，避免长期高温工作加速光源光衰，延长整灯的实际使用寿命。

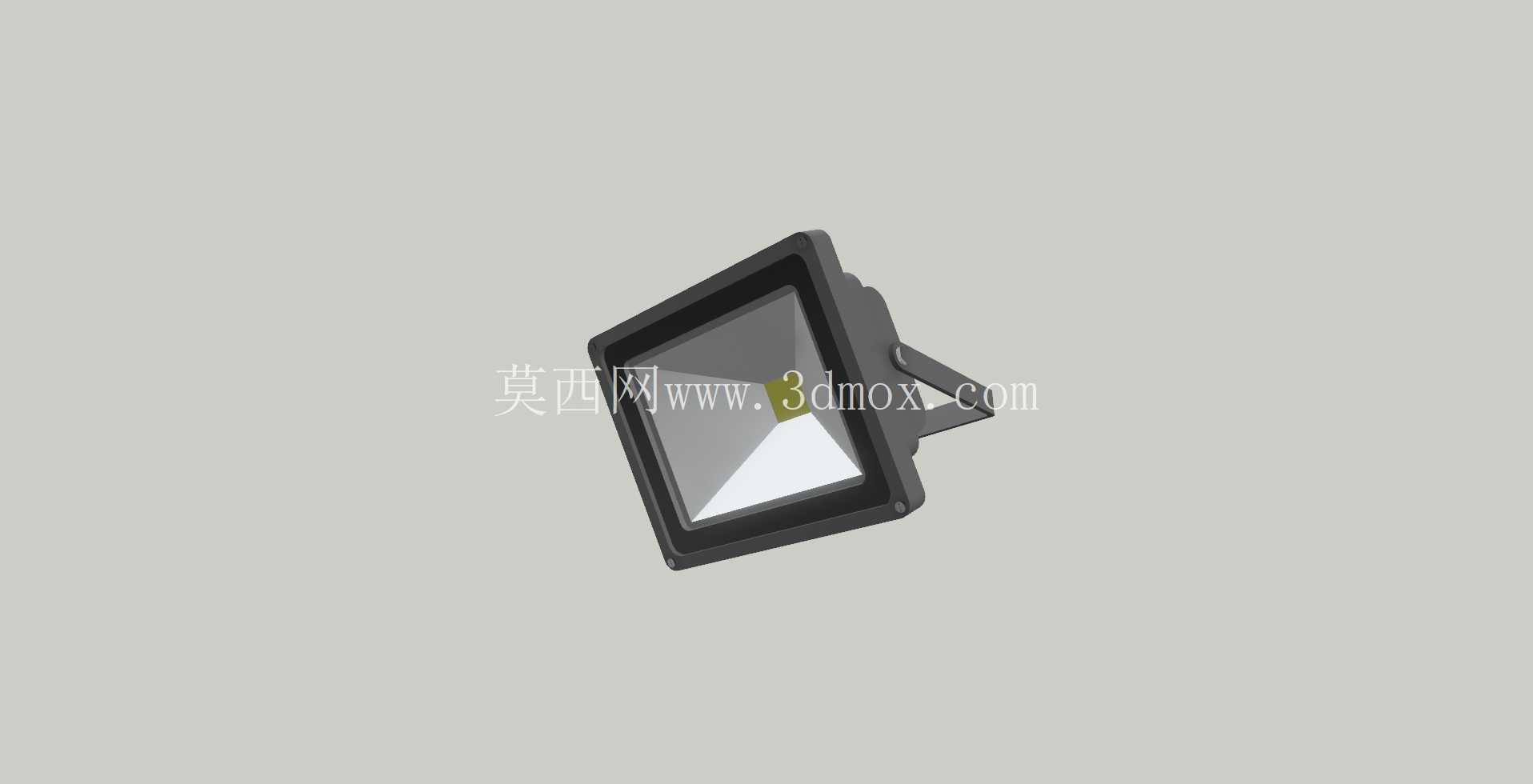

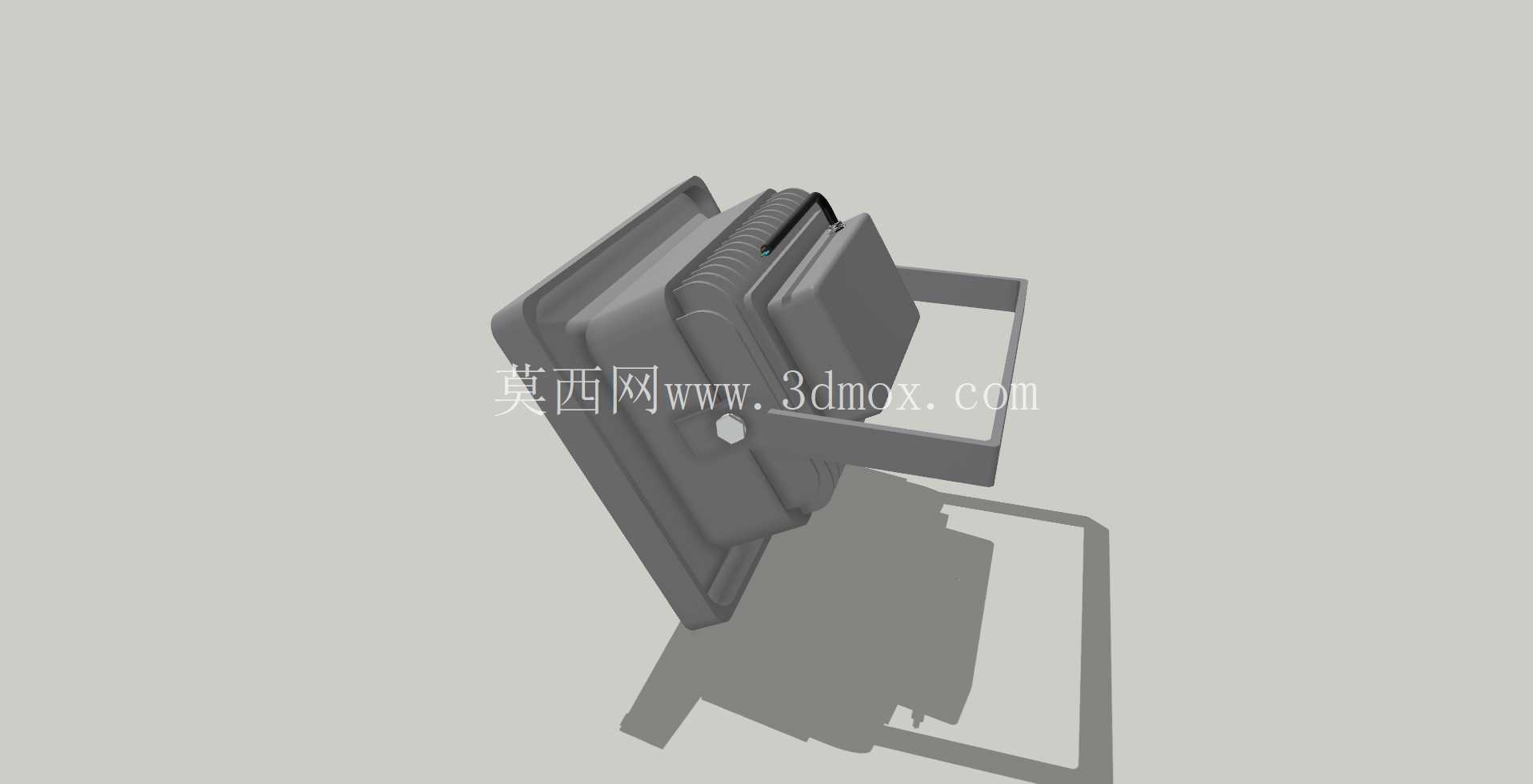

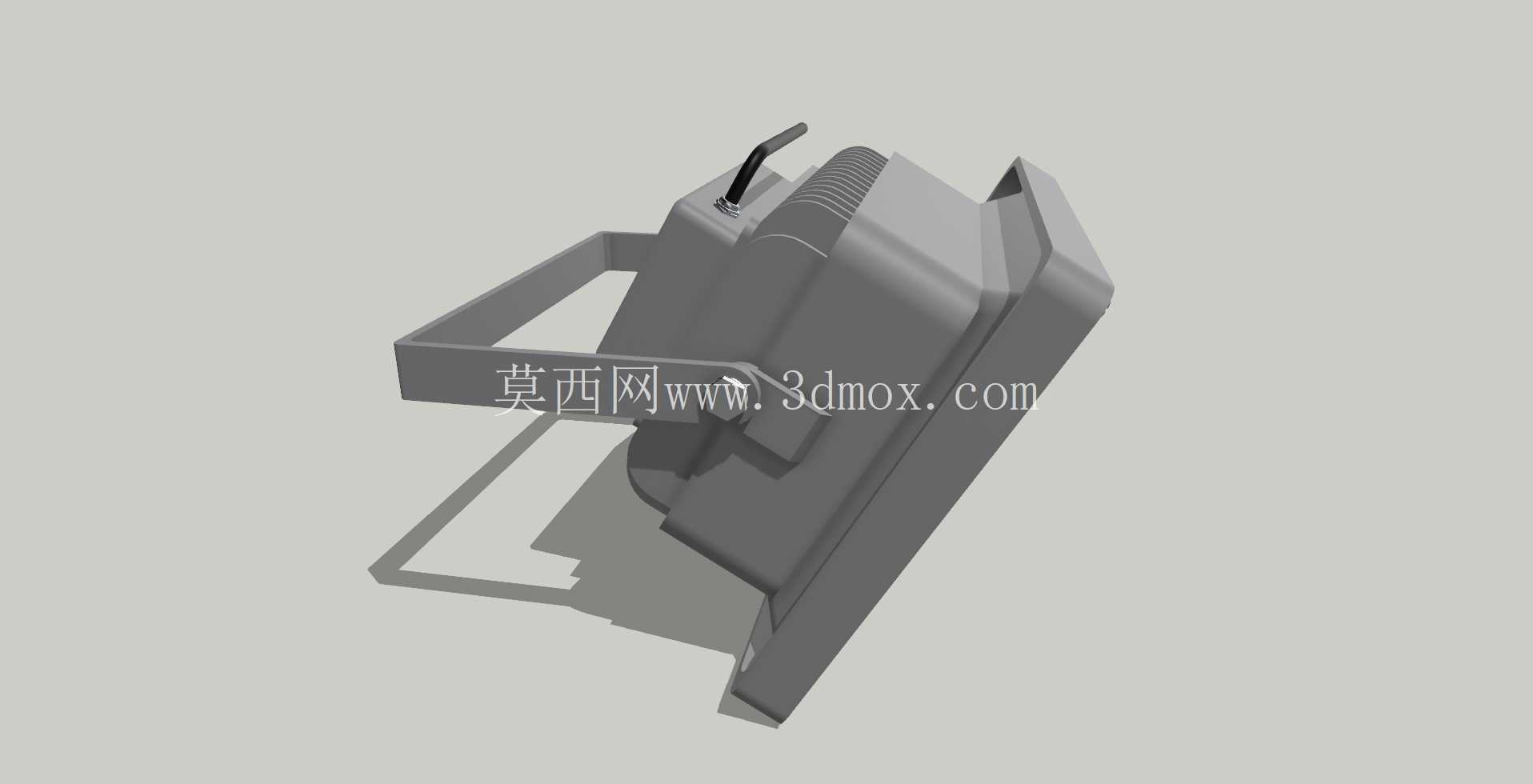

　　安装支架采用可调节角度的铰接结构，支架与壳体两侧的连接位设置了防滑齿纹结构，当调整到所需照射角度后锁紧连接螺栓，即可依靠齿纹的咬合阻力避免灯具在长期户外受风载、震动影响出现角度偏移，支架底部预留了标准的安装孔位，可以适配U型抱杆安装、墙面膨胀螺栓固定、灯架顶部安装等多类安装方式，安装孔的孔距按照户外照明安装的通用标准设置，无需额外加工转接件即可完成现场装配。

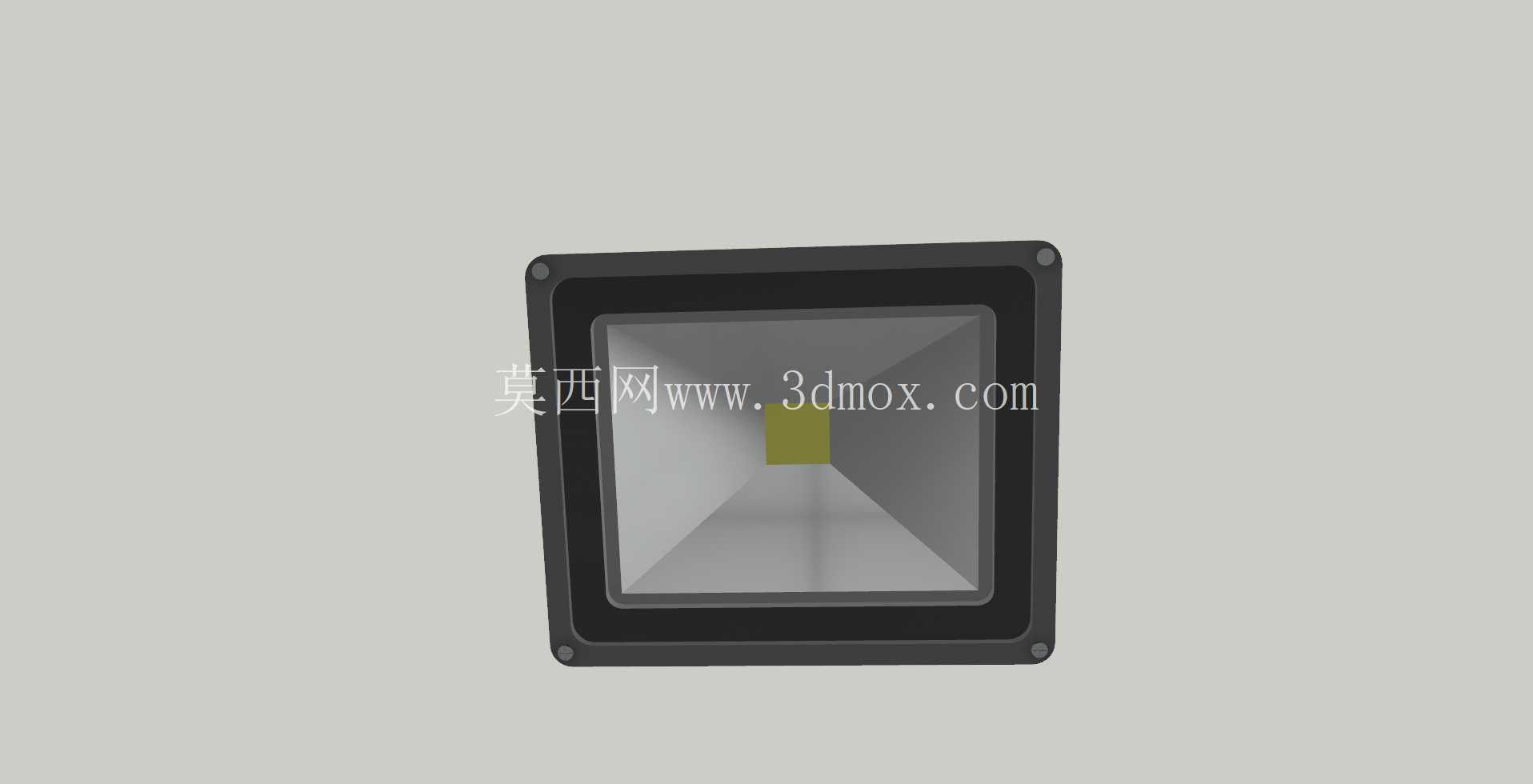

　　外形尺寸上采用方正的小体积设计，在保证足够光通量输出的前提下尽可能压缩壳体厚度，减少户外安装时的风阻系数，降低安装支架与固定点位的载荷要求；壳体边角做了圆弧过渡处理，避免压铸成型后尖锐边角在装配、安装过程中划伤操作人员，同时也能减少应力集中点，提升壳体在温差变化较大的户外环境下的结构强度，避免长期冷热交替出现壳体开裂的问题。透光面罩采用高透的钢化材质，与壳体止口配合的位置做了全周密封设计，密封胶圈的压缩量控制在合理区间，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现密封缝隙；灯体后部的接线腔采用独立的密封结构，接线完成后通过压紧防水格兰头实现进线位置的密封，避免雨水顺着线缆渗入腔体内部。在设计过程中，针对压铸工艺的成型特性做了多处结构优化，壳体的壁厚保持均匀过渡，避免出现壁厚差过大导致压铸成型后出现缩孔、变形等缺陷，所有加强筋的厚度都控制在壳体壁厚的0.7倍以内，减少压铸过程中的材料堆积问题；安装支架与壳体的连接位做了局部加厚处理，承受整个灯体重量的铰接轴采用不锈钢材质，避免长期户外使用出现锈蚀导致角度调节卡顿或者结构强度下降。

　　这类泛光灯具的结构设计没有多余的装饰性结构，所有外形特征都服务于功能需求：方正的外形可以最大化利用灯腔内部空间排布光源板，背部的散热筋顺着空气流动方向排布提升自然对流散热效率，可调节支架覆盖了从水平照射到垂直向下照射的全角度调节范围，能够满足不同场景下的照射角度需求；在安装边界上，单灯的重量控制在单人即可完成安装的范围内，不需要额外借助吊装设备即可完成墙面、灯杆的装配作业，接线位置预留了足够的线缆操作空间，现场接线时不需要额外拆解灯体主结构即可完成接线操作，降低现场安装的作业难度。
