500KVA单相柱上配电变压器结构设计

做配电设备结构设计快十二年，经手的柱上变方案少说也有七八十套，这次的单相柱上变模型，是针对农网末端、城郊零散台区的供电场景做的结构还原，完全贴合现场安装的实际边界条件。很多刚入行的结构工程师做柱上变设计，容易只盯着罐体本身的参数，忽略杆上安装的干涉问题，实际上这类设备的安装场景非常明确，就是10kV架空线路的单杆或双杆挂载点，安装高度通常要满足地面通行安全距离，所以整个设备的重心设计、挂载点位置、外接端子的朝向，都要和现场杆上金具的匹配度拉满。

先从实际用途说，这类单相柱上变主要是给零散居民用户、小型田间灌溉设施、偏远点位的公共照明提供低压供电，相比三相柱上变，它的挂载重量更轻，单杆就能完成安装，不需要复杂的杆架加固，非常适合负荷密度低、供电半径不大的台区。设备的核心功能是把10kV的架空线路高压降到220V的民用供电电压，罐体本身是全密封的油浸式结构，这也是户外柱上设备的必然选择——要应对户外暴晒、暴雨、扬尘甚至短时凝露的工况，密封结构能保证内部绝缘油不被污染，也避免外部水汽进入导致绝缘性能下降。

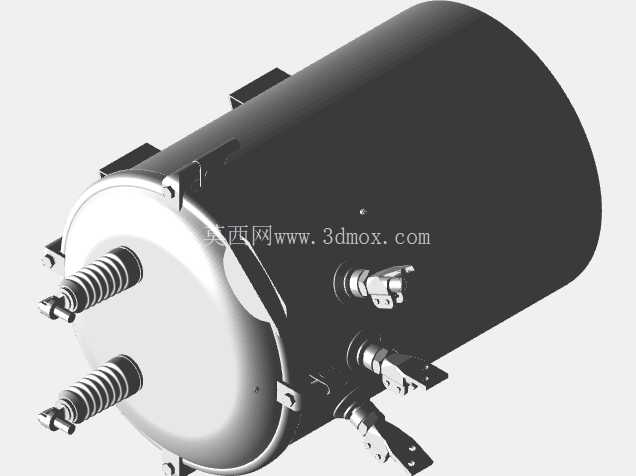

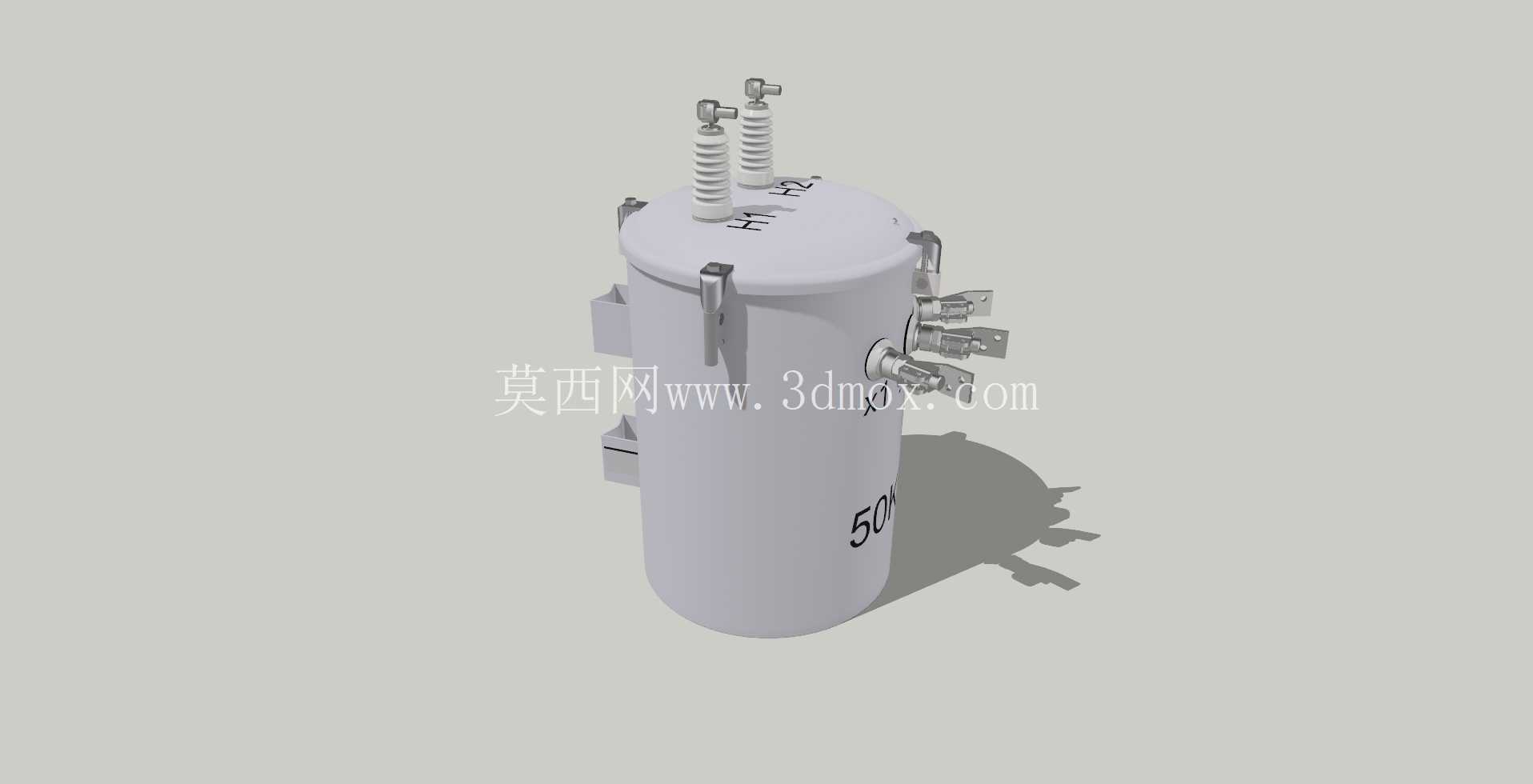

从设计思路上看，这个模型还原的结构完全遵循了户外柱上设备的设计逻辑：罐体采用圆柱形立式结构，不是随便选的形状，圆柱形壳体在同等壁厚下的承压能力更好，户外设备要承受内部绝缘油随温度变化产生的压力波动，尤其是夏季暴晒时罐体内压会升高，圆柱结构的应力分布更均匀，不需要额外做太多加强筋就能满足强度要求，还能控制整体重量。顶部的两个高压进线套管是斜向伸出的，这个角度是经过现场验证的，既保证了高压引线和罐体外壳的安全绝缘距离，又不会因为伸出过长导致杆上作业时误碰，也能减少雨水顺着套管流到密封法兰面的概率，降低密封老化渗漏的风险。罐体侧面的低压出线端子、油位观察窗、接地螺栓的位置，都设置在人员站在杆上作业平台伸手可及的高度，后期运维的时候不需要额外攀爬调整，能减少高空作业的风险。

再说到外形尺寸和安装边界，这个500KVA容量的单相柱上变，罐体直径控制在适配常规190杆径的挂载支架范围内，整体高度不会超过杆上横担的下方安全距离，挂载点的两个吊耳对称分布在罐体上部两侧，吊耳的开孔尺寸完全匹配常规的U型抱箍规格，安装的时候不需要定制特殊金具，直接用农网改造通用的杆上固定件就能完成挂载。罐体底部的放油螺栓位置预留了足够的操作空间，站在杆上用常规扳手就能完成取油样、放油的操作，不会被支架挡住。顶部的高压接线端子距离罐体中心线的距离，刚好满足10kV电压等级的带电安全距离要求，即使遇到大风天气引线摆动，也不会和罐体、杆架发生放电。

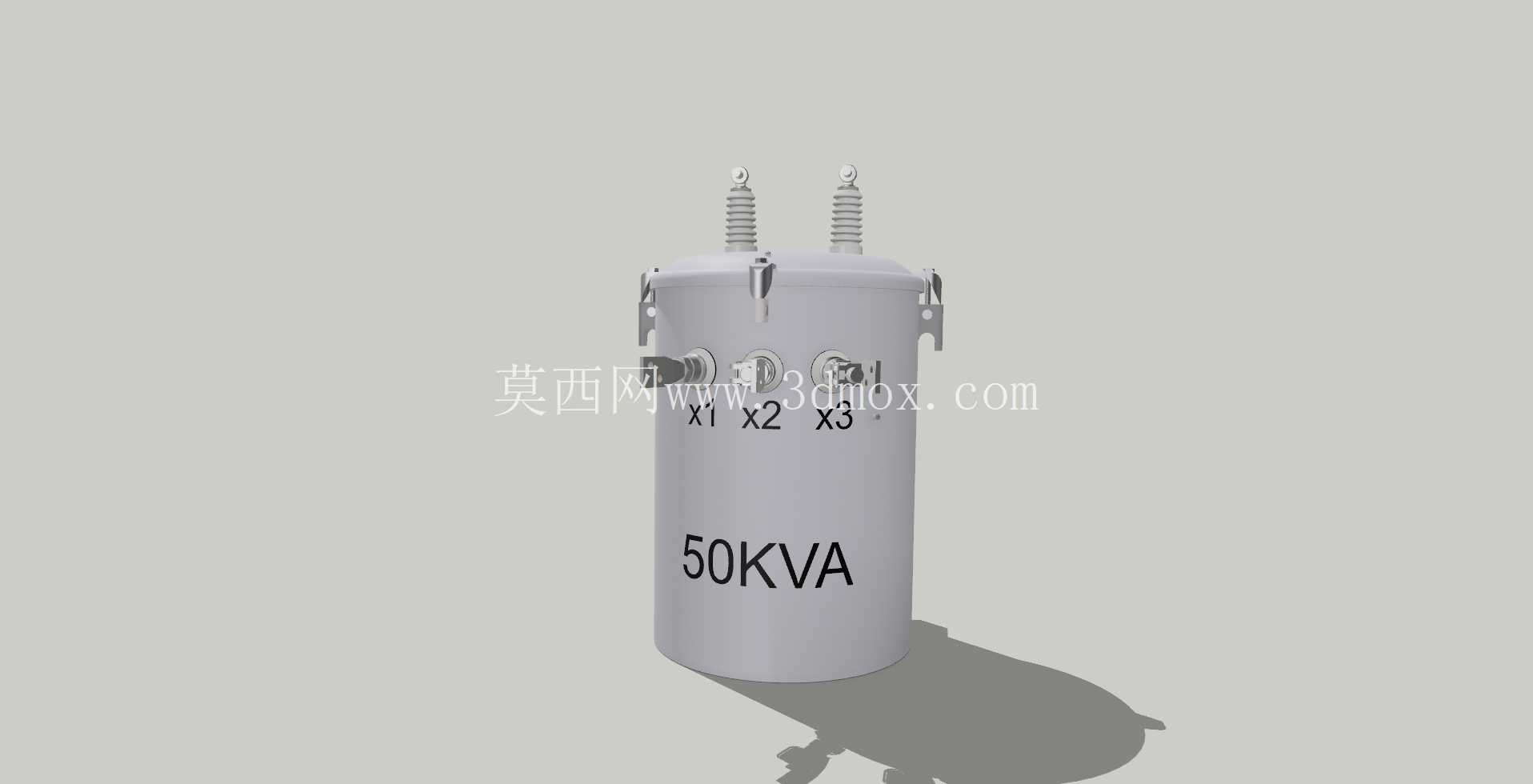

很多人做这类模型的时候容易忽略细节，比如罐体表面的散热波纹，这个模型里也做了还原——油浸式柱上变没有额外的散热风机，完全靠罐体表面的散热结构把内部损耗产生的热量带出去，散热片的高度、间距都是根据容量计算过的，既保证散热面积足够，让夏季满负荷运行时顶层油温不超过限值，又不会因为散热片突出太多导致运输、安装过程中被磕碰变形。还有罐体上的三个分接开关操作孔，是用来调整高压侧绕组匝数的，现场可以根据线路实际电压水平微调输出电压，保证低压侧的供电电压在合格范围内，操作孔的密封盖用的是带密封圈的快开结构，运维的时候不需要拆太多螺栓就能操作，做完之后直接扣上就能满足密封要求。

另外要提的是安装时的重心控制，整个设备的重心落在两个挂载抱箍的中心连线上，这样安装之后罐体不会出现倾斜，长期运行也不会因为重心偏移导致抱箍受力不均、杆架变形。低压出线的方向可以根据现场线路走向调整，罐体和支架之间的连接孔做了长圆孔设计，有一定的调整余量，不需要在现场重新打孔。接地端子的位置设置在罐体下部靠近支架的位置，接地引线可以直接连到杆上的接地极，引线长度最短，也避免引线过长被外力扯断。

从结构建模的角度来说，这个模型把所有现场安装会涉及到的干涉点都做了还原，比如高压套管的高度、低压端子的突出长度、吊耳的位置、散热片的外轮廓，在做杆上整体布置的时候，可以直接把这个模型导入到杆架装配里，检查和横担、引线、避雷器、跌落式熔断器的安全距离，不用再反复核对二维图纸的尺寸。很多新手设计的时候经常犯的错误就是把套管做的太高，导致和上方的跌落式熔断器安全距离不够，或者把低压端子做的太靠下，被支架挡住接线，这个模型的尺寸都是按照实际工程应用的成熟方案来的，不管是做配电方案设计、金具匹配，还是做施工模拟，都能直接复用，不需要再做太多调整。

还有一个容易被忽略的设计点，就是罐体顶部的坡度，顶部不是完全平的，是往两侧有微小的倾斜角度，下雨的时候雨水会顺着坡度流下来，不会在顶部积水，长期积水会加速顶部密封面的腐蚀，导致渗漏油，这个细节虽然小，但直接影响设备的户外使用寿命。罐体表面的防腐涂层厚度对应的结构台阶也做了简化还原，建模的时候不需要额外再处理涂层的装配间隙，直接按照模型的尺寸加工壳体，就能满足防腐层的厚度要求。
