2英寸PPR管内螺纹活接接头结构设计

　　在民用建筑给排水、家装水电改造、小型工业流体输送管路的布设场景里，内螺纹活接是管路系统中不可缺少的连接部件，这类接头主要解决管路中需要频繁拆装、后期检修维护的点位连接需求，避免整段管路切割返工。本次设计的2英寸规格PPR内螺纹活接，整体采用三段式组合结构，分别为带内螺纹的承插端、锁紧螺母、带外止口的对接端，三个部件同轴装配后通过锁紧螺母的旋合实现两端管路的密封对接，无需转动两端已固定的管路即可完成拆装作业，适配现场管路已经完成固定、无法转动管段的安装工况。

　　从实际使用场景来看，这类接头常被用在水表进出水端、阀门两侧、水泵进出口、用水设备接驳点位，这些位置往往需要后期定期检修、更换部件，活接结构可以在不扰动周边长距离管路的前提下，单独拆卸目标部件，大幅降低后期运维的施工量。设计过程中首先考虑密封可靠性，内螺纹端采用标准管螺纹参数，螺纹公差按照管路连接密封级精度控制，装配时配合生料带或密封胶即可实现静密封，避免流体渗漏；锁紧螺母的外圆周设计了轴向防滑凸筋，凸筋的高度、间距按照手动拧紧的施力习惯设置，无需借助管钳等大扭矩工具，徒手即可施加足够的锁紧力，同时凸筋的圆角处理避免安装时划伤施工人员手部。接头两端的对接止口位置预留了密封垫圈的安装槽，槽深与垫圈压缩量经过匹配计算，当锁紧螺母旋合到位后，密封垫圈被均匀压缩至设计压缩比，既不会因为压缩量过大导致垫圈永久变形失效，也不会因为压缩量不足出现渗漏。外形尺寸方面，2英寸规格对应的通径完全匹配公称通径DN50的管路，接头整体最大外径控制在锁紧螺母位置，安装时需要预留的径向操作空间不超过接头最大外径20mm，轴向安装长度满足常规管路接驳的间距要求，不会因为接头过长额外占用管井、吊顶内的布设空间。

　　安装边界上，内螺纹端可以直接对接带外螺纹的金属管路、阀门、仪表，另一端可以通过热熔方式对接同规格PPR管材，两种连接方式的过渡不需要额外加装转换接头，减少了管路中的连接点位，也就降低了潜在的渗漏风险。结构设计时还考虑了不同工况下的受力情况，锁紧螺母的螺纹牙型采用梯形受力牙，相比普通三角牙拥有更大的受力接触面积，在管路存在轻微水锤冲击时，螺纹不会出现滑牙、脱开的问题；接头各部件的壁厚按照1.6MPa公称压力设计，满足常规民用供水、低压工业输水的压力要求，常温下长期使用不会出现蠕变开裂。

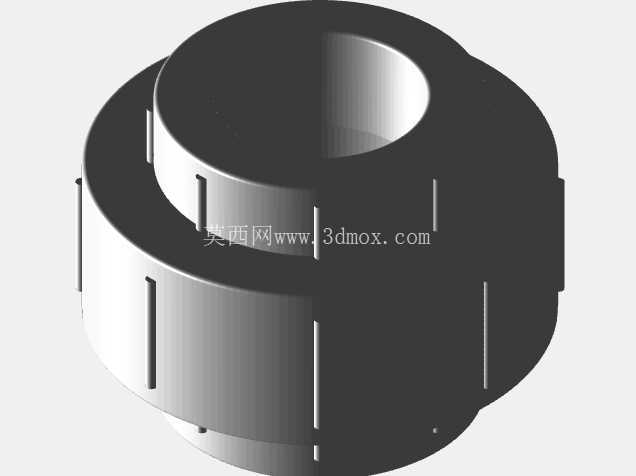

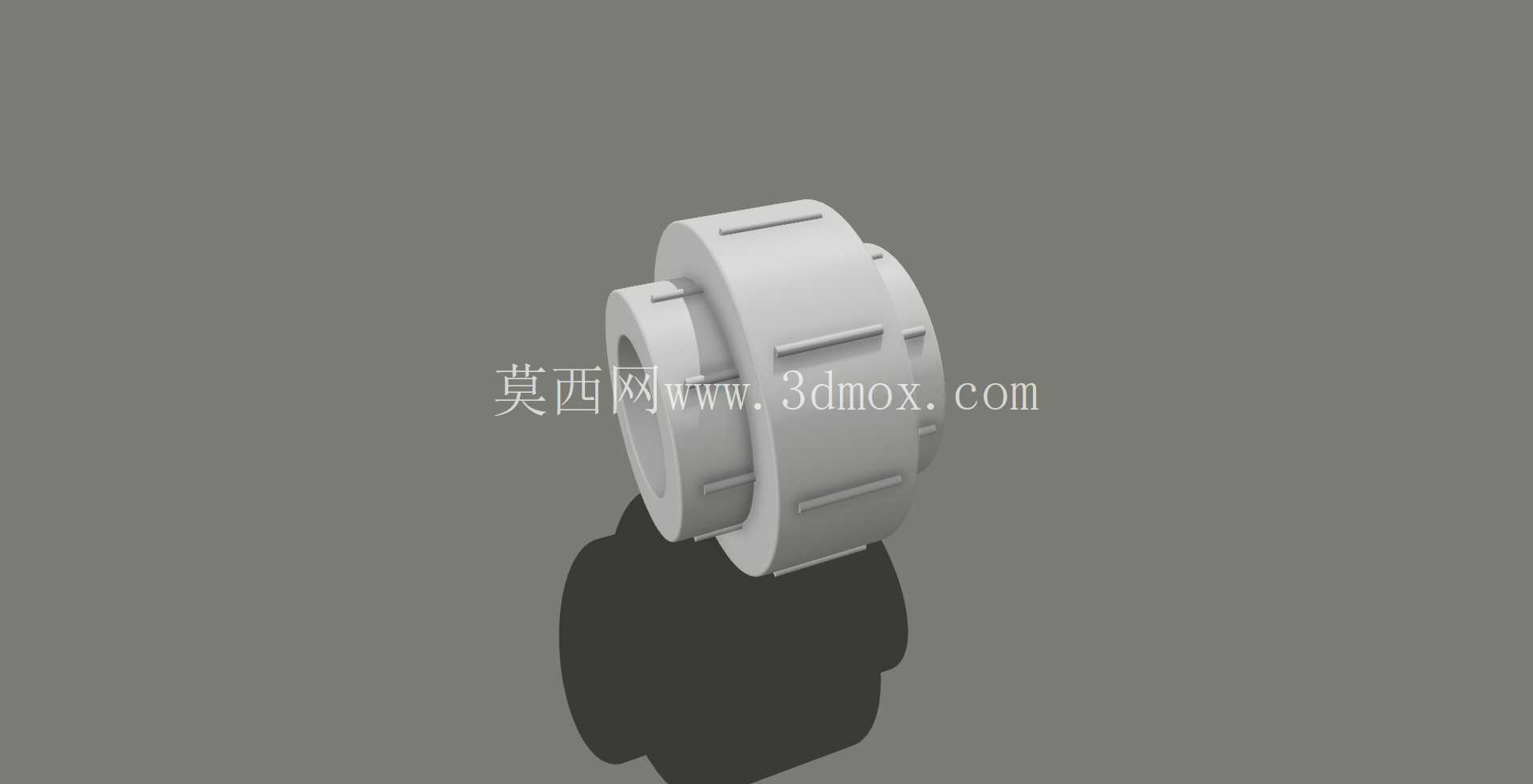

　　在三维建模过程中，三个部件的同轴度公差严格控制，装配后锁紧螺母转动顺畅无卡滞，内螺纹端与对接端的端面平行度满足密封要求，不会出现偏压导致的垫圈密封失效；防滑凸筋的排布做了等距均分，既保证外观规整，也保证任意角度握持都有足够的摩擦力。这类活接相比普通直接头，核心优势在于可拆卸性，在管路系统的故障排查、部件更换环节，能够大幅缩短施工时间，减少管材损耗，尤其是在已经完成装修的室内管路改造中，不会因为局部部件损坏就需要大面积破拆墙面、地面的管路。设计时还规避了常规PPR接头容易出现的应力集中问题，在各部件的转角位置都做了圆角过渡，避免注塑成型时出现缩痕、内应力集中，长期使用过程中也不会因为应力释放出现开裂。
