折弯成型带安装耳传感器固定钣金支架

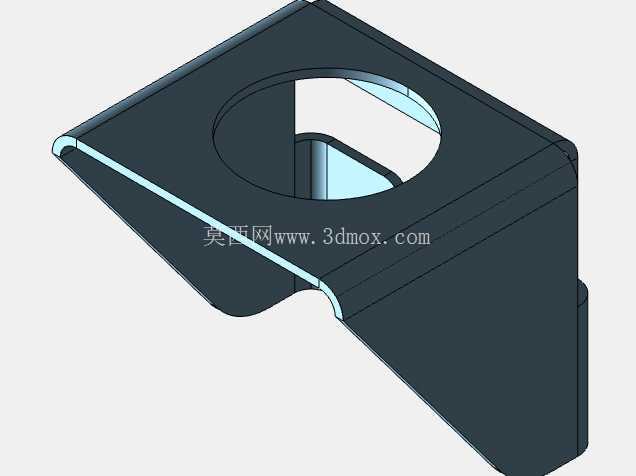

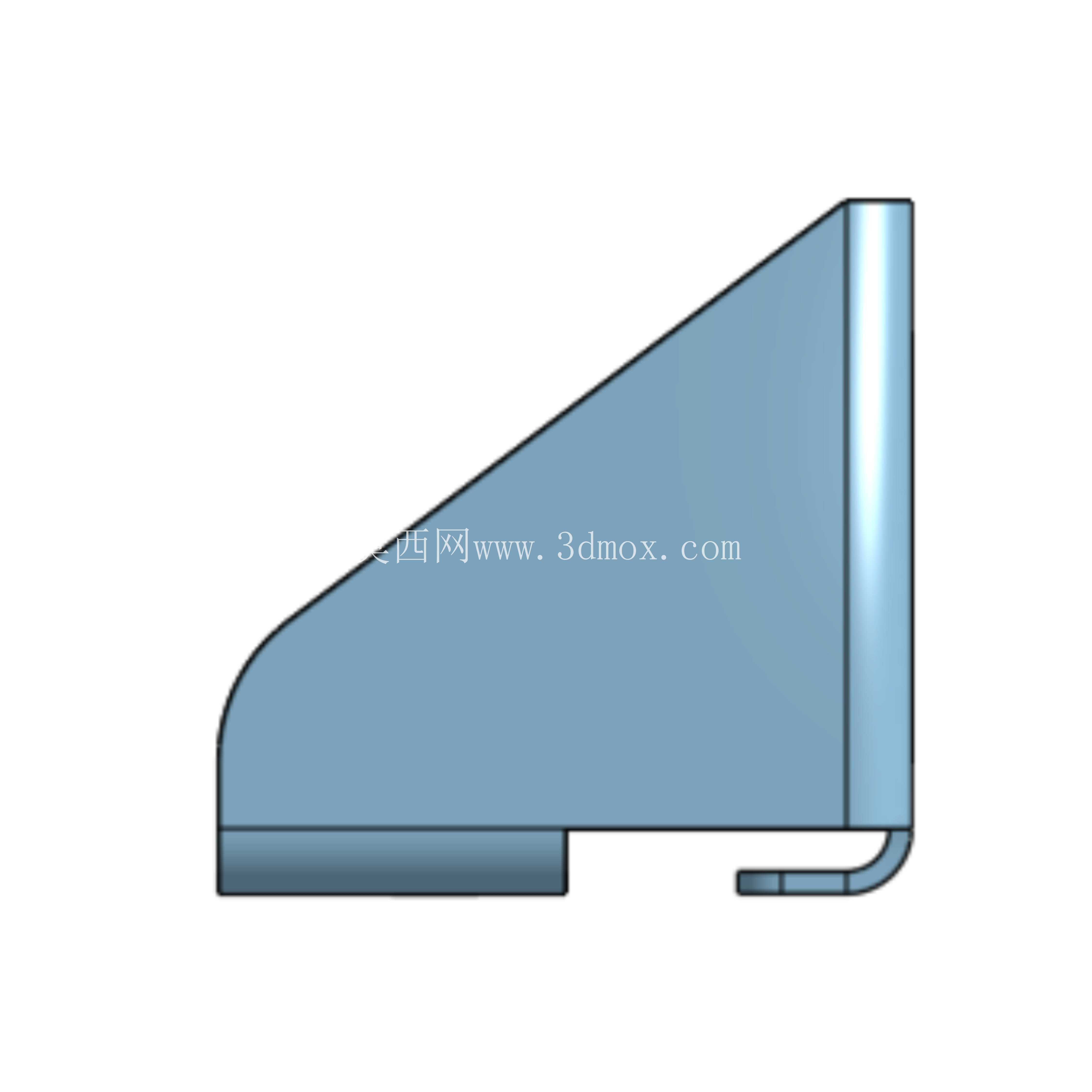

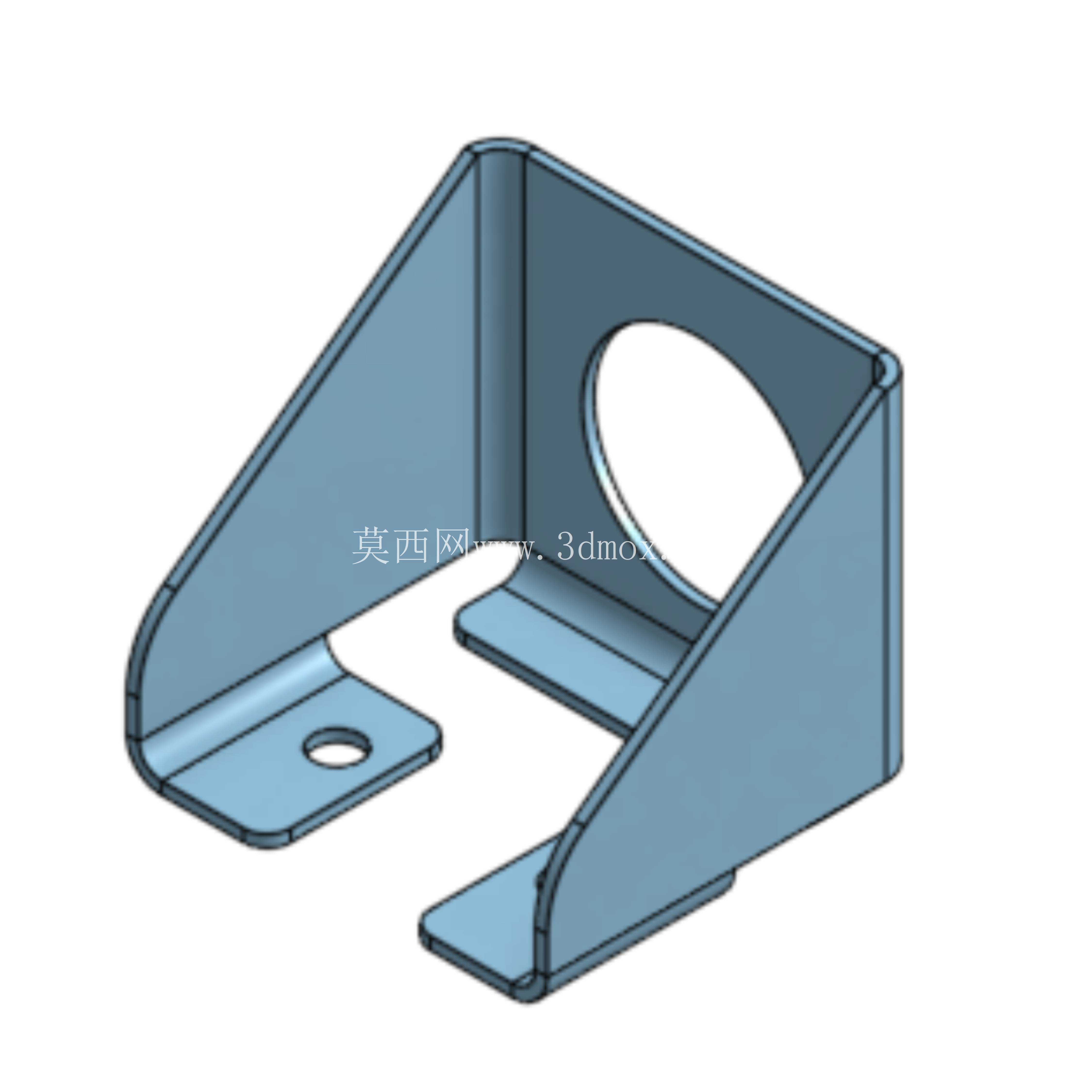

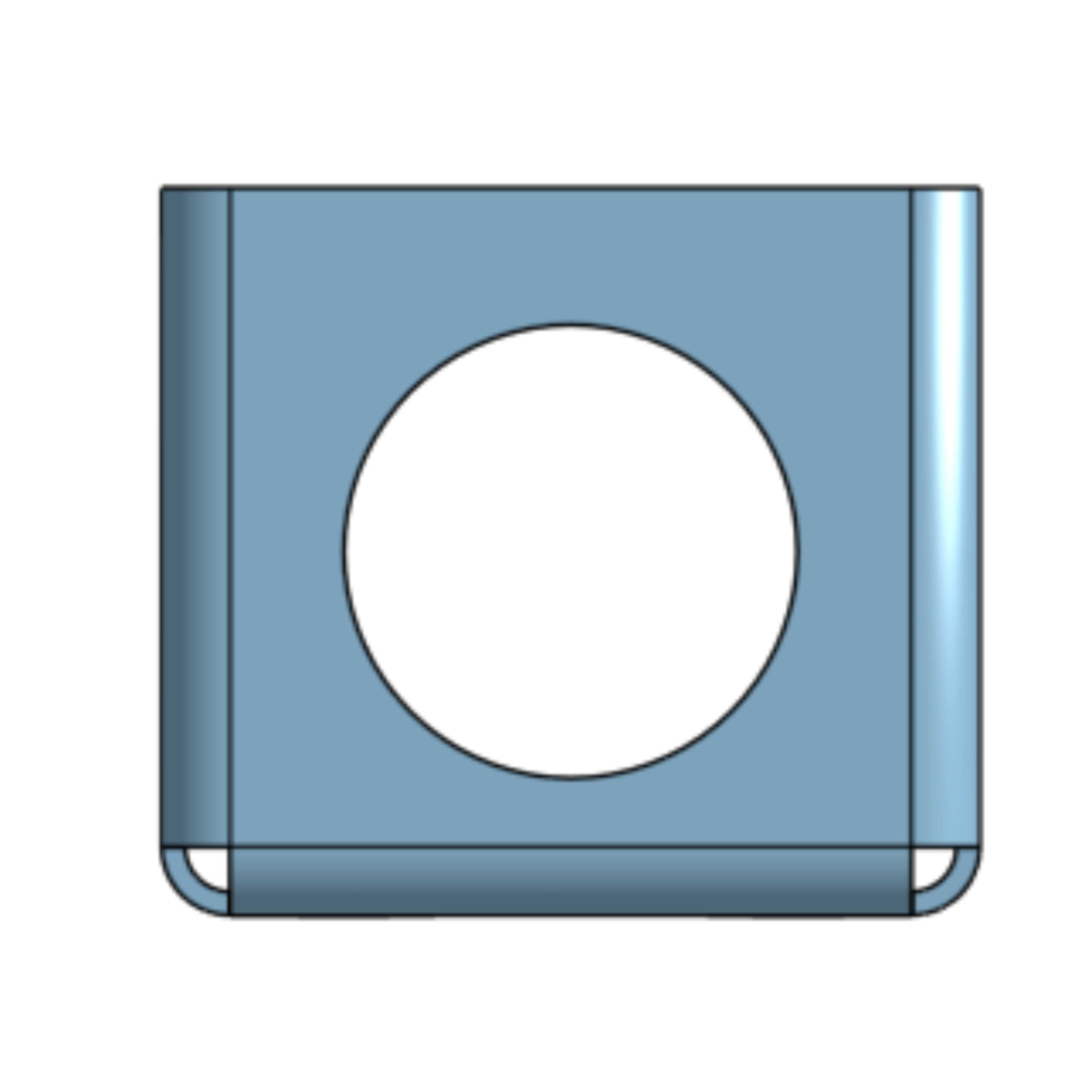

　　这款钣金支架在工业传感检测、小型动力单元固定场景中应用十分广泛，常见于自动化产线的工位检测点位、小型输送设备的侧边传感安装、低压电控柜内的元件固定，也可作为微型电机的辅助安装座使用，替代传统的焊接支架，减少现场焊接的动火作业与焊后打磨、防腐处理工序。从结构设计来看，主体采用U型折弯的腔体结构，顶部开设的大直径圆孔是核心功能位，主要用于穿设传感器的检测端头、或者容纳电机的输出轴端，圆孔边缘做了去毛刺处理，避免安装时刮伤元件的线缆或者外壳镀层；两侧向下延伸的折弯边构成了支架的主体支撑结构，折弯处预留了合理的内R角，匹配常规钣金折弯的下模开口参数，不会出现折弯开裂或者回弹超差的问题，折弯边的高度经过测算，刚好能给安装在顶部的元件留出足够的接线空间，不会出现线缆弯折半径过小导致的线芯断裂隐患。

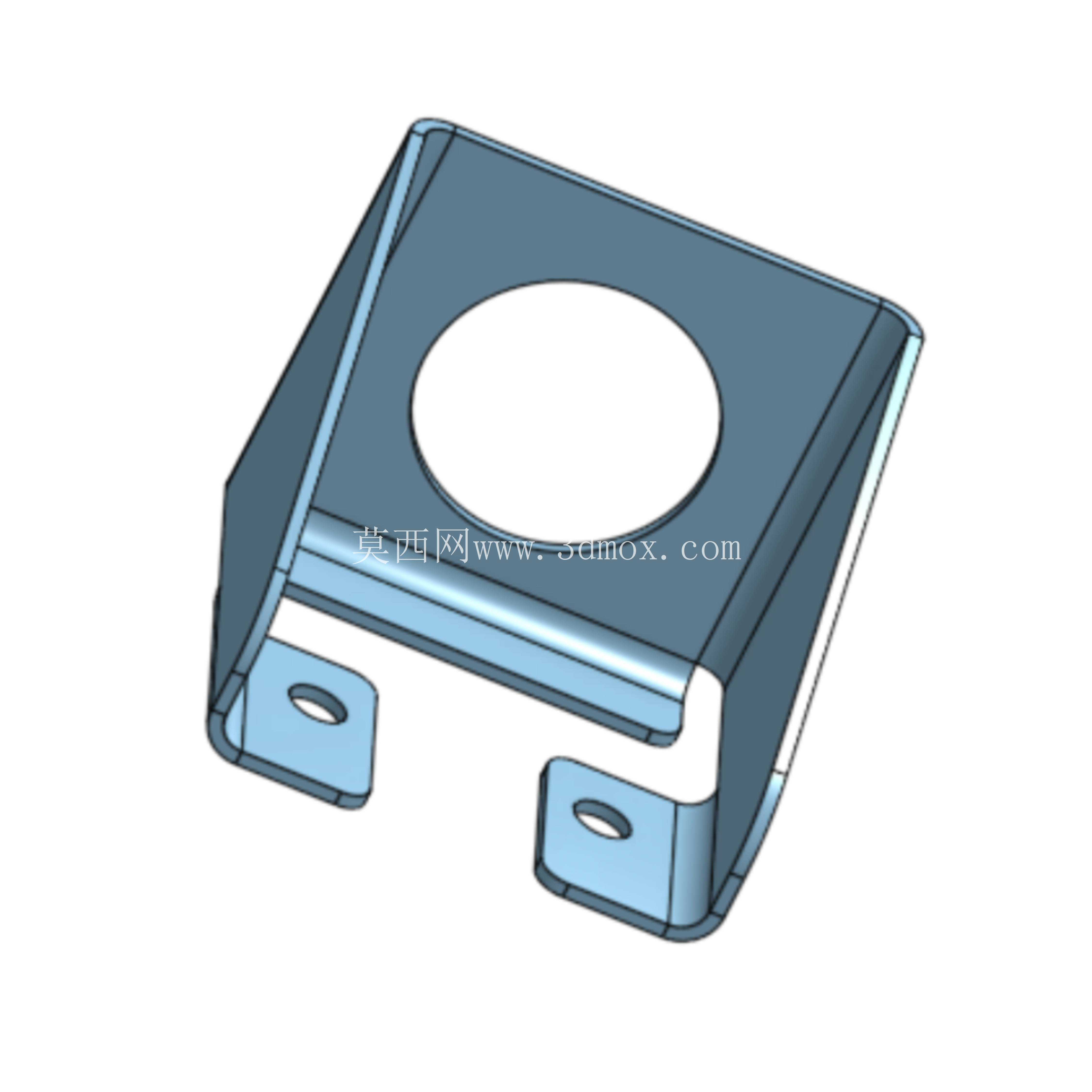

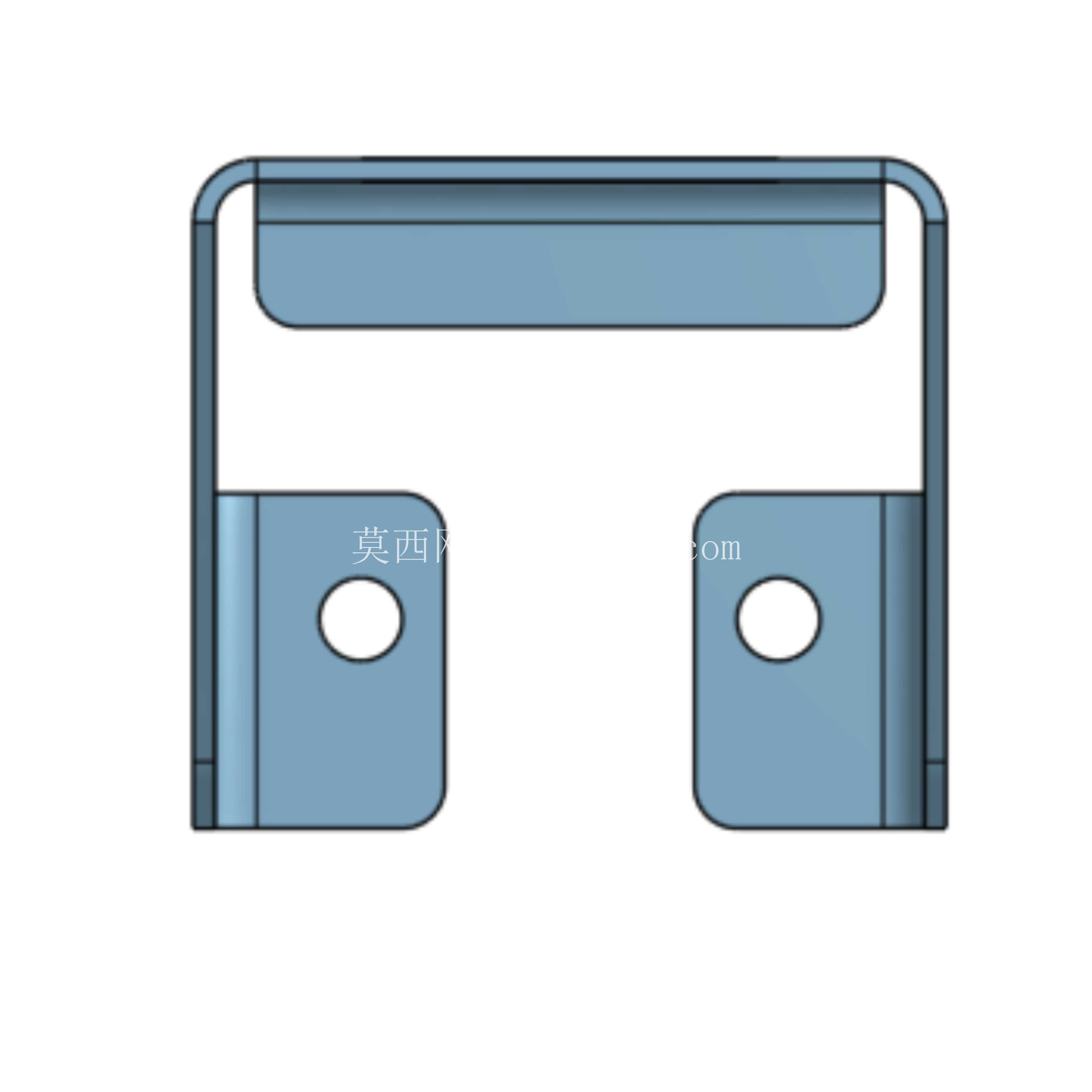

　　前端伸出的两个带孔安装耳是整个支架的安装定位结构，安装耳与主体折弯边为一体冲压成型，没有额外的焊接拼接点，避免了焊接变形带来的安装面平面度超差问题，两个安装耳上的腰型孔是特意设计的调整位，允许安装时在横向有±2mm的位置调整量，抵消机架加工时的孔位误差，不需要在现场二次扩孔，降低装配难度。材质选用常规的镀锌冷轧钢板，板材厚度根据承载需求选在1.5-2mm区间，既保证支架有足够的结构刚性，在承受传感器或者小型电机的重量时不会出现翘曲变形，又不会因为板材过厚导致折弯难度增加、整体重量超标。

　　设计时特意考虑了安装边界的适配性，支架整体的外轮廓宽度控制在80mm以内，两个安装耳的中心距按照常规工业铝型材的槽间距设计，可以直接搭配T型螺栓安装在30系列或者40系列的工业铝型材机架上，不需要额外制作转接板；支架的总高度控制在40mm，不会过多占用设备内部的安装空间，对于安装空间局促的紧凑型自动化设备十分友好。从加工工艺角度来说，整个零件只需要激光切割落料、数控折弯两道核心工序就能成型，不需要额外的冲压模具，适合小批量的设备定制场景，加工周期短，改型调整方便，如果需要适配不同尺寸的传感器，只需要调整顶部圆孔的直径、或者调整安装耳的孔位尺寸，不需要大幅改动整体的折弯结构，设计复用性很强。

　　在实际使用中，这种一体折弯的钣金支架相比型材拼接的支架，整体的一致性更好，批量安装时不需要反复调整安装面的平面度，镀锌层的防腐能力也能满足多数工业车间的使用环境，不需要额外做喷塑或者喷漆处理，降低了加工成本；安装耳的腰型孔设计也给后期的设备维护调整留出了余量，当检测位置需要微调时，只需要松开固定螺栓就能调整支架的前后位置，不需要重新钻孔攻丝，大幅降低了现场维护的工作量。
