适配80mm轧辊的灯丝填充线轴结构

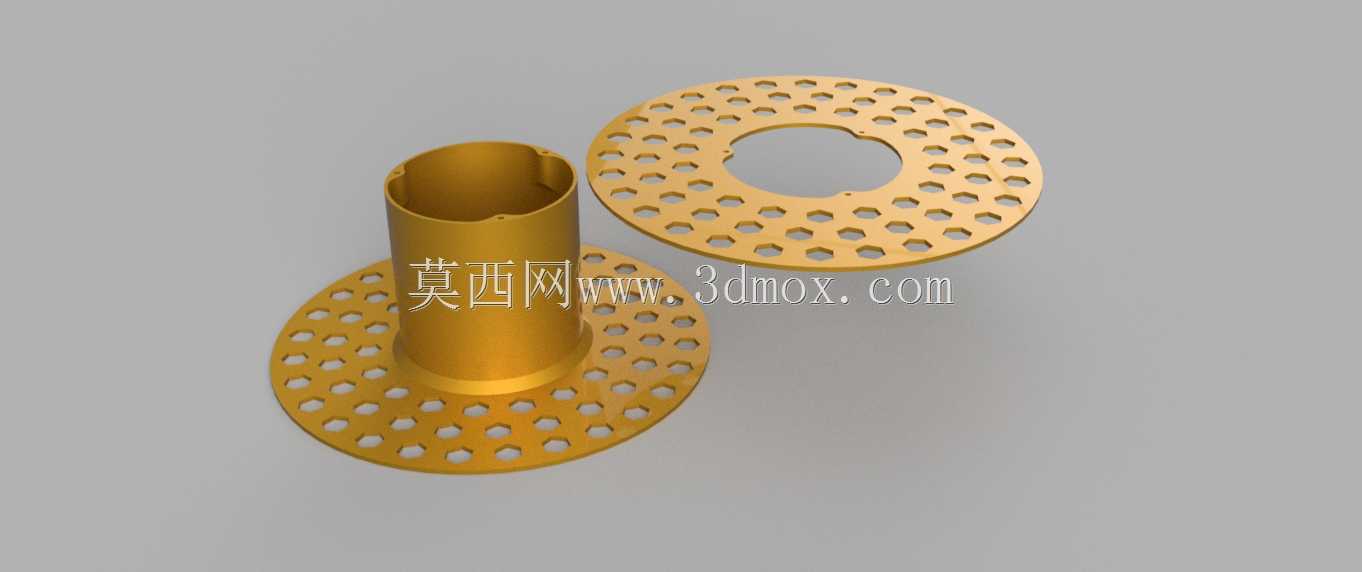

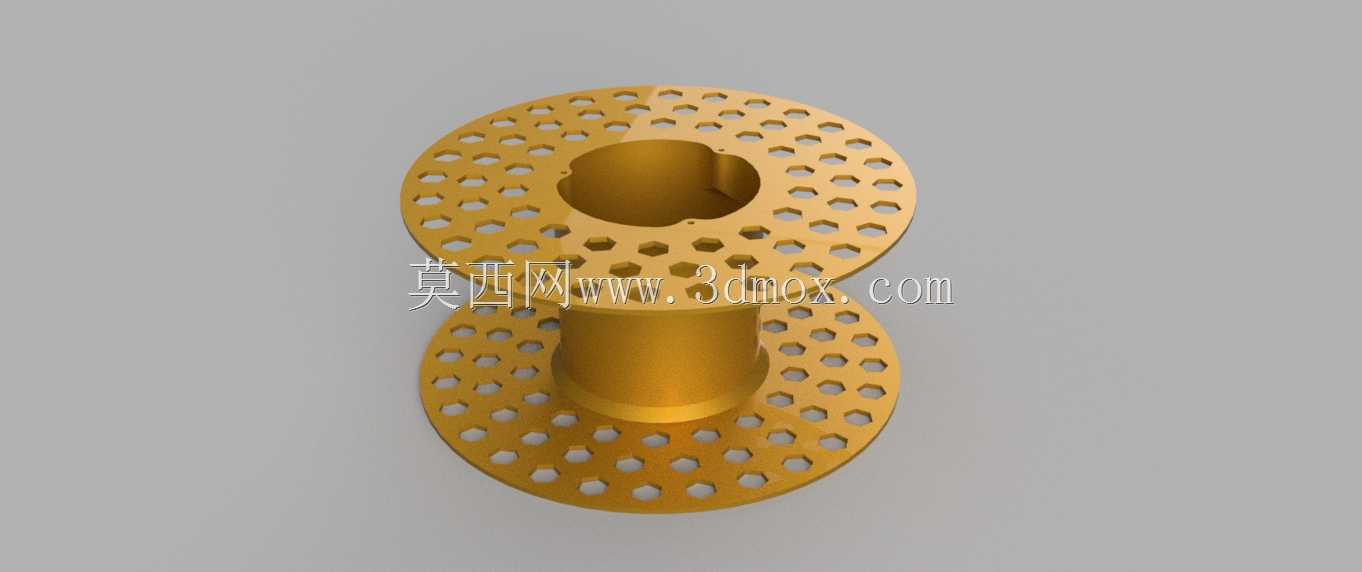

　　在轧机辅助的灯丝收放配套工位中，这类线轴结构主要承担灯丝类细径柔性线材的规整排布与导向输送作用，适配直径80mm、辊身宽度70mm的轧辊安装位，安装时采用3颗公称直径3mm的螺钉完成锁紧固定，无需额外加工复杂的定位卡槽，适配常规的轧辊端面安装孔位布局。从结构组成来看，整套构件分为带一体法兰底座的中空卷筒体、独立多孔限位法兰盘两个核心部分，中空卷筒体的内孔直接套设在轧辊的对应轴段上，筒体的壁厚经过受力校核，既能够避免长期卷绕线材产生的径向形变，也不会过度增加轧辊的转动惯量，保证轧辊运转时的动平衡稳定性。筒体底部的一体法兰盘与独立法兰盘上均加工有密集的等径通孔，这类孔位一方面是为了减轻整体构件的自重，降低轧辊运转时的负载，

　　另一方面也能够在卷绕灯丝类高温加工线材时，预留足够的散热流通空间，避免线材长时间与法兰面贴合产生积热，影响线材的表面性能。独立法兰盘的中心孔与卷筒体的上端轴段采用间隙配合，安装时可根据实际卷绕的灯丝盘宽度调整法兰盘的轴向位置，调整到位后通过3颗螺钉完成径向锁紧，适配不同宽度规格的灯丝卷料，无需更换整套线轴构件，提升工位的物料适配能力。设计过程中，法兰盘上的孔位采用环形阵列排布，孔间距经过计算，既保证法兰盘的结构刚性，不会在卷绕线材的侧向外力作用下产生翘曲变形，也尽可能提升了开孔率，最大化减重与散热效果；卷筒体的内壁做了微小的倒角处理，套装到轧辊轴段时能够快速导向对位，减少安装时的对位调整时间，筒体上端的边缘同样做了圆角钝化处理，

　　避免穿设灯丝时刮伤线材表面，影响灯丝的成品质量。从安装边界来看，卷筒体的底座法兰外径与独立法兰外径保持一致，安装后两个法兰的外边缘齐平，不会突出轧辊的辊身端面，避免轧辊运转时法兰边缘与周边的导向构件产生运动干涉；3颗锁紧螺钉沿法兰圆周方向均匀分布，锁紧力均匀作用在卷筒体的轴段上，不会出现单侧锁紧导致的法兰盘偏斜问题，保证卷绕灯丝时法兰端面与筒体轴线的垂直度，避免线材卷绕过程中出现跑偏、叠层问题。实际应用场景中，这类线轴多用于灯丝加工产线的轧机工位，配合轧辊的转动完成灯丝的有序收卷或放卷，多孔结构的法兰盘也能够适配带定位销的特殊卷料内芯，部分孔位可插入定位销对卷料内芯进行周向固定，避免卷料与线轴之间产生相对滑动，导致送线长度出现误差。

　　结构设计上没有采用复杂的卡扣或快拆结构，全部采用常规的机械加工方式即可完成制造，法兰盘与卷筒体的材质可根据实际使用场景选择，常规常温工况下采用普通工程塑料即可满足使用需求，若涉及高温加工工位，可更换为金属材质加工，整体结构的互换性较强，损坏后可单独更换法兰盘或卷筒体，无需整套替换，降低工位的配件维护成本。卷筒体的高度与轧辊的70mm宽度匹配，安装后卷筒体的上端面与轧辊端面基本齐平，不会出现轴段过长导致的线材卷绕超出辊身范围的问题，也不会因筒体过短导致卷料容量不足，频繁更换卷料影响产线运转效率。
