HDMI A型19针板端插座连接器结构

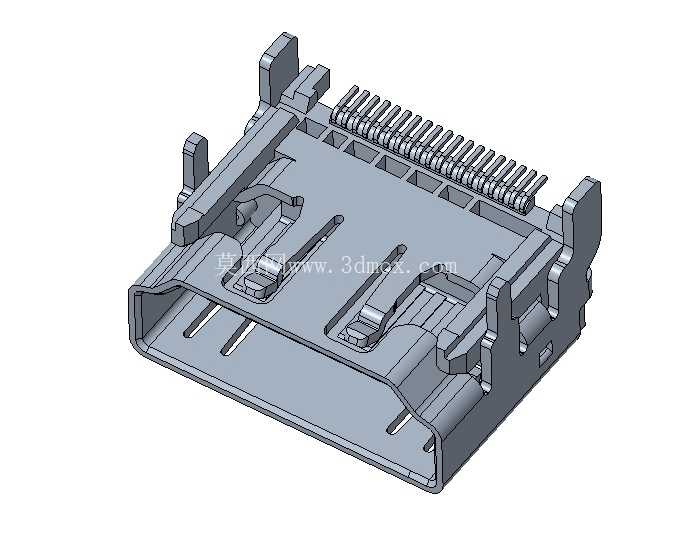

　　这款HDMI A型19针插座是消费电子、工业显示设备领域应用极广的板端互连部件，日常接触的台式机主板显卡输出接口、智能电视背板信号输入口、工业触控显示终端的信号传输端口、投影仪内置接口板上，都能见到这类连接器的身影，它承担着高清音视频信号从信号源到显示终端的无损传输任务，是高清信号传输链路里最基础的板端连接载体。从实际选型适配角度看，这类19针普通型HDMI插座采用SMT表贴工艺焊接，适配常规厚度1.2-1.6mm的PCB板材，安装时需要在PCB上预留对应定位孔与焊盘位置，两侧的固定插脚需先插入PCB定位孔完成预固定，再通过回流焊完成所有引脚与固定脚的焊接，能有效避免焊接过程中连接器偏移导致的引脚虚焊问题。

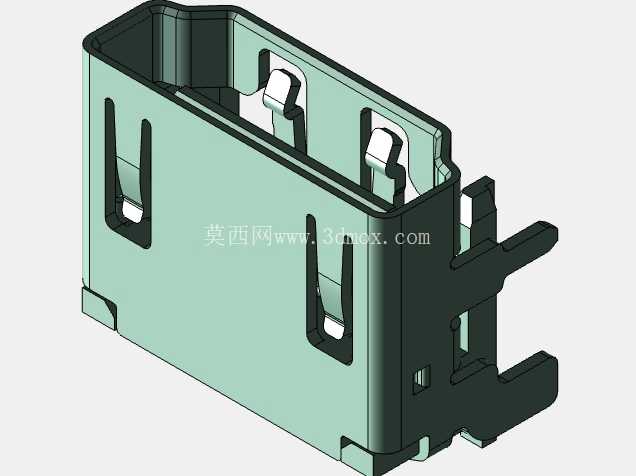

　　连接器的金属外壳采用一体冲压折弯成型结构，外壳上预留的多个弹性接触弹片，在公头插入时能形成稳定的屏蔽接触层，既可以降低外部电磁信号对高速差分信号的干扰，也能减少内部信号向外的电磁辐射，满足高清信号传输的电磁兼容要求。接口内部的19根接触端子采用错位排列布局，每根端子的接触端都设计有弧形接触凸点，公头插入时能保证每个触点的接触压力稳定在合理区间，既不会因为接触压力过大导致公头插拔寿命缩短，也不会因为压力不足出现接触不良、信号闪断的问题；端子的焊接端采用平贴式焊脚设计，完全匹配SMT回流焊工艺要求，不需要额外的波峰焊工序，能适配常规的SMT产线加工流程，降低整板加工的工艺复杂度。从结构设计逻辑来看，这款连接器的外壳两侧设计有带导向斜面的固定柱，公头插入时导向斜面能自动修正公头的插入角度，避免斜插导致的端子弯折、外壳变形问题；接口内部的胶芯采用耐高温工程塑料注塑成型，能承受回流焊过程中的高温冲击，不会出现胶芯变形、端子移位的问题，胶芯上的端子槽采用高精度模具成型，每个端子的位置度公差控制在0.05mm以内，保证公头插入时每个引脚都能精准对位。

　　在实际设备结构设计时，选用这款连接器需要注意安装边界的预留：连接器本体的高度方向需要预留足够的空间，避免外壳结构件干涉公头的插拔；接口开口处需要和设备外壳的开孔精准对位，开孔边缘需要做倒角处理，避免用户插拔公头时刮伤线材或者连接器外壳；焊接到PCB上之后，连接器底部和PCB表面的间隙需要控制在合理范围，避免间隙过大导致焊接后连接器倾斜，或者间隙过小残留助焊剂难以清理。

　　不同于特殊加固型的工业级HDMI接口，这款普通型19针HDMI插座更适合常规室内使用的电子设备，在消费级显示器、电视盒子、家用游戏机、办公用迷你主机这类设备上应用时，完全能满足日常的插拔寿命与信号传输要求，其结构设计经过多年的市场验证，端子插拔寿命能达到常规消费电子的使用标准，信号传输带宽可以满足常规高清视频与多声道音频的同步传输需求。在三维建模过程中，这类连接器的建模重点在于端子的排列位置、外壳的弹片结构、安装定位脚的尺寸精度，因为这些尺寸直接关系到PCB封装设计的准确性，如果建模时焊脚位置或者定位孔尺寸出现偏差，会直接导致PCB打样后连接器无法正常焊接，或者公头无法顺利插入；建模时还需要注意公头插入方向的空间预留校验，在整机结构装配时模拟公头的插拔路径，确认周边结构件不会对插拔动作造成干涉，避免后期开模后出现结构干涉的问题。
