PEC11R-4215K型15mm轴旋转编码器结构设计

这款旋转编码器是小型增量式信号采集器件，广泛应用在消费电子、车载影音、工业控制面板、智能家居调控、小型仪器仪表等场景中，承担旋转角度检测、脉冲信号输出、功能档位切换、参数调节输入的核心作用，比如车载音响的音量调节旋钮、小家电的功能选择旋钮、工控面板的参数微调旋钮，大多采用同规格的编码器作为输入核心部件，相比传统电位器它具备更长的旋转寿命、更精准的档位反馈，不会出现碳膜磨损导致的信号漂移问题，能在频繁调节的使用场景下长期保持稳定的信号输出。

从功能特性来看，这款编码器带15mm长度的齿纹转轴，旋转时具备清晰的段落档位反馈，每旋转一个固定角度就会输出对应的正交脉冲信号，后端电路可以通过脉冲计数判断旋转方向与旋转角度，实现参数的增减调节、功能的切换选择；器件自带定位安装凸台与插装引脚，既可以通过底部的四个安装孔位完成板上固定，也可以依靠插脚的焊接强度实现直插固定，适配常规波峰焊、手工焊的加工工艺，引脚排布符合通用插件封装规范，能直接兼容多数成熟编码器的PCB封装，不需要额外改板就能完成替换。

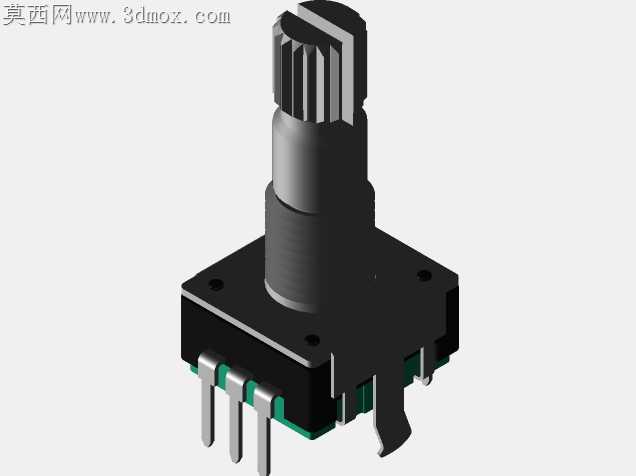

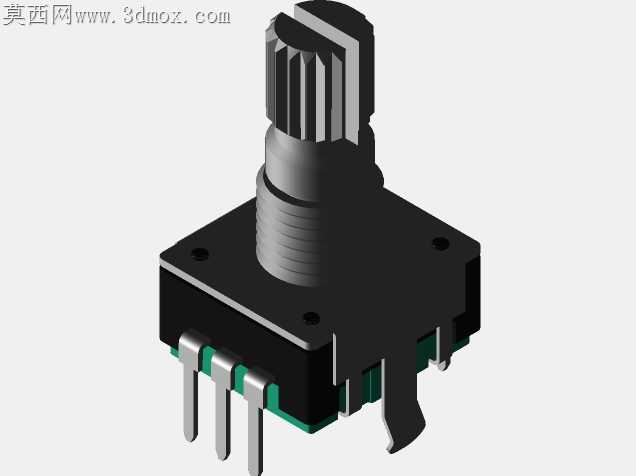

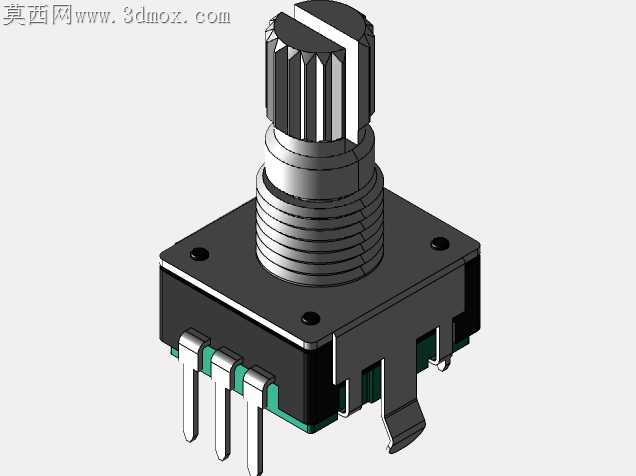

在设计思路上，这款编码器采用了分层堆叠的结构设计，底部是PCB基板承载光电或接触式信号触片，中间是定位弹片与转轴基座，上部是带螺纹的固定轴套，顶端是带防滑齿纹的操作轴；轴套部分预留了标准螺纹与锁紧螺母的安装位，可以适配面板前装的固定方式，穿过设备面板后用螺母锁紧即可完成外露旋钮的安装，不需要额外设计固定支架。外形尺寸上，编码器的方形底座边长适配常规11mm规格的安装位，15mm长度的转轴预留了足够的旋钮安装空间，插脚长度适配1.6mm厚度的常规PCB板焊接要求，安装边界上底座四周预留了0.8mm的安全间隙，避免和板上其他元器件产生干涉，转轴的径向跳动控制在极小范围内，旋转时不会出现晃动感，段落力度均匀适中，操作手感顺滑一致，能给终端用户带来清晰的操作反馈。

在实际应用选型中，这款编码器可以根据需求搭配不同外观的旋钮帽，适配不同风格的设备外观设计，插装式的安装方式生产组装效率高，维修替换也十分便捷，稳定的信号输出能力可以满足民用、工业级多数场景的调节输入需求，不需要额外增加信号校准电路就能直接接入主控芯片的IO引脚，大幅简化外围电路的设计复杂度。
