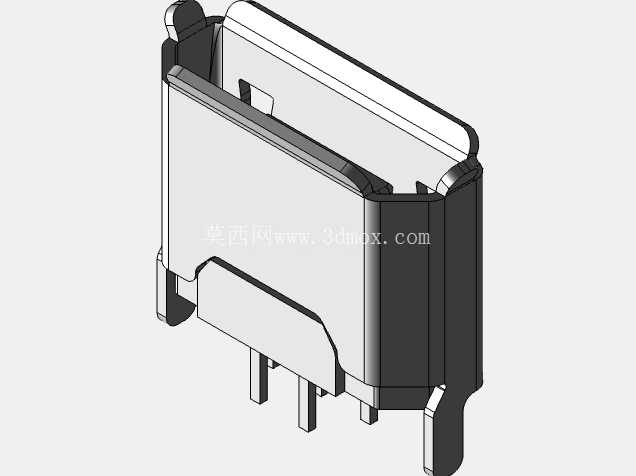

微型USB B型垂直5针连接器结构设计

在消费电子、小型工控终端、便携检测设备的板级互连设计中，板端USB接口的选型直接决定了整机装配效率、接口耐用性与内部空间利用率，这款垂直安装的5针Micro USB B型插座，正是针对板上垂直插装场景优化的互连元件。不同于常见的卧式贴片Micro USB接口，垂直型结构的核心优势在于接口插拔方向与PCB板面呈90度垂直，适配外壳接口开设在设备顶面、侧面垂直于主板布局的产品结构，无需额外增设转接板或者FPC软排线来调整接口朝向，能够大幅压缩接口区域的堆叠空间，尤其适合厚度方向有冗余、板面横向空间紧张的小型手持设备、嵌入式采集模块使用。

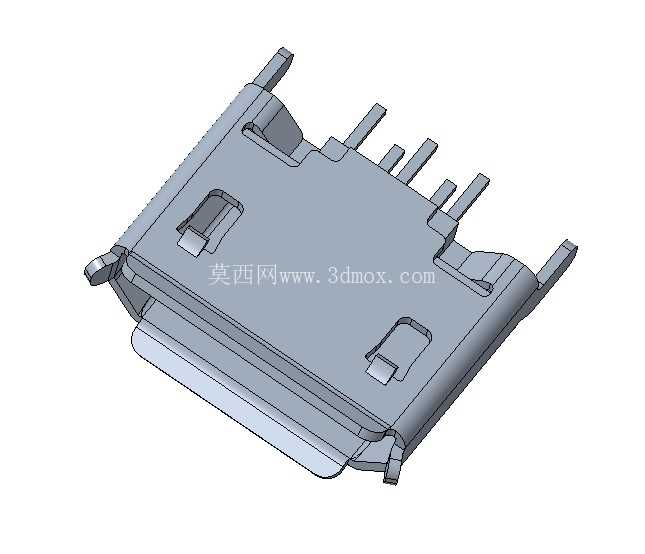

从实际功能特性来看，该款5针结构完全覆盖Micro USB B型接口的标准定义，包含电源正负极、两路差分信号引脚与ID识别引脚，可支持常规的USB2.0数据传输与5V直流供电输入，满足多数便携设备的充电、数据同步需求。接口的金属外壳采用一体化冲压折弯成型，边缘设置有多个定位插脚与焊接固定脚，在SMT回流焊过程中，定位插脚先插入PCB对应的定位孔中完成预固定，避免贴片过程中接口偏移，焊接完成后多组固定脚与PCB焊盘形成牢固的机械连接，能够承受至少5000次以上的标准插拔循环，不会出现接口松脱、焊盘脱落的问题。外壳两侧设计有向内的卡扣凸点，与公头插入时的卡扣结构匹配，插入后可提供足够的保持力，避免日常使用中拉扯线缆导致接口意外断开。

设计过程中需要重点考量安装边界与公差配合：首先是接口的插合面高度，垂直安装后接口端面距离PCB板面的高度需要与外壳开孔的沉台尺寸匹配，预留0.1-0.2mm的装配间隙，避免外壳挤压接口导致插拔卡滞；其次是引脚的共面度控制，所有贴片引脚的底面共面度公差需要控制在0.1mm以内，保证SMT焊接时每个引脚都能与焊盘充分接触，减少虚焊、连焊的不良率。接口内部的胶芯结构采用耐高温工程塑料注塑成型，能够承受260摄氏度的回流焊高温不变形，胶芯上的引脚端子采用磷青铜材质冲压，表面镀金处理，降低接触电阻的同时提升抗氧化能力，长期使用不会出现接触不良、充电断续的问题。胶芯与金属外壳的配合处设计有防呆结构，反向插入公头时会被结构阻挡，避免暴力插反损坏内部引脚。

在实际选型应用中，这类垂直Micro USB插座常被用于小型物联网传感终端、手持扫码设备、便携式检测仪器的主板设计中，相比卧式接口，垂直安装的结构在设备跌落时，冲击力能够顺着垂直方向传递到PCB板体与固定焊脚，不会像卧式接口那样容易出现根部弯折、外壳断裂的问题。建模过程中需要严格按照USB-IF标准规范的接口尺寸绘制公头插合腔，保证不同厂商的公头线缆都能顺利插入，同时要预留焊接后的焊盘空间，引脚之间的安全间距需要满足耐压要求，避免电源引脚与信号引脚之间出现高压击穿风险。另外，金属外壳的四个固定脚建议设计为接地焊盘，焊接后与主板的地网络连通，既可以提升接口的抗干扰能力，减少外部静电通过接口串入内部电路，也能进一步增强接口的固定强度，承受更大的侧向插拔力。
