WPA蜗轮蜗杆齿轮箱传动结构设计

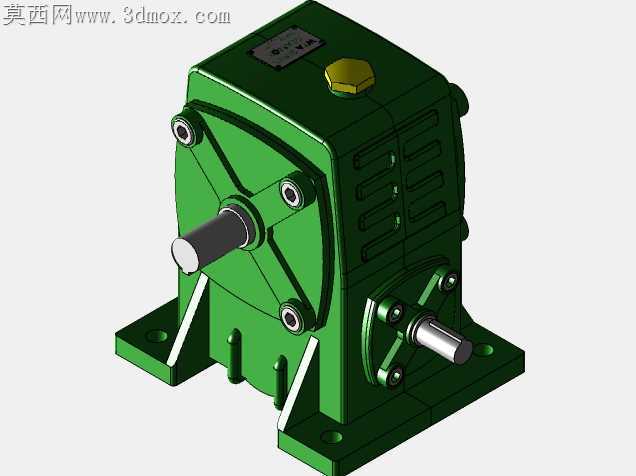

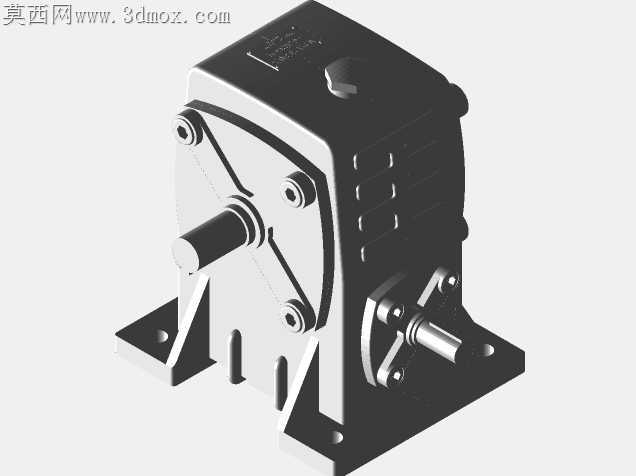

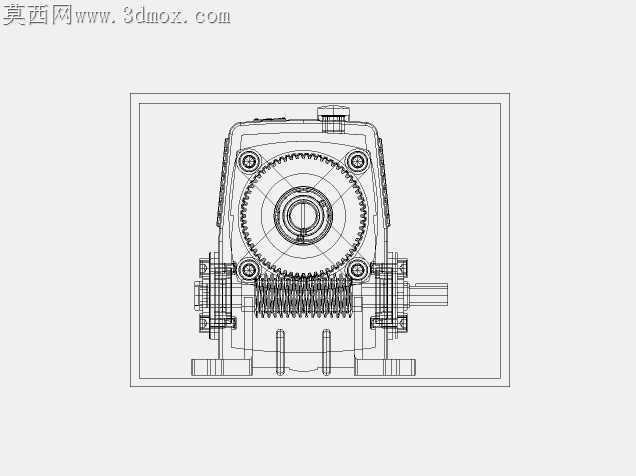

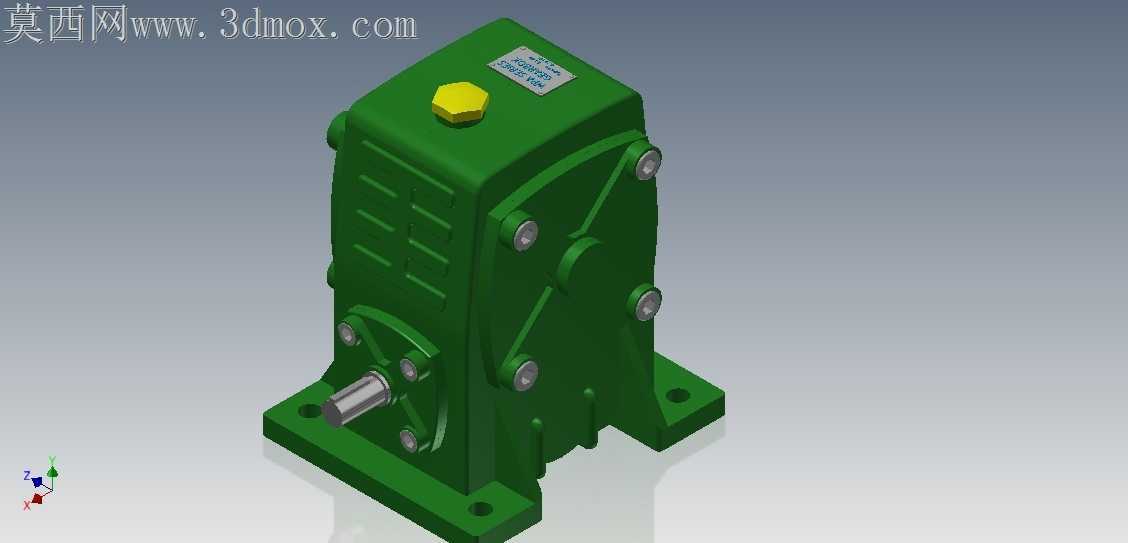

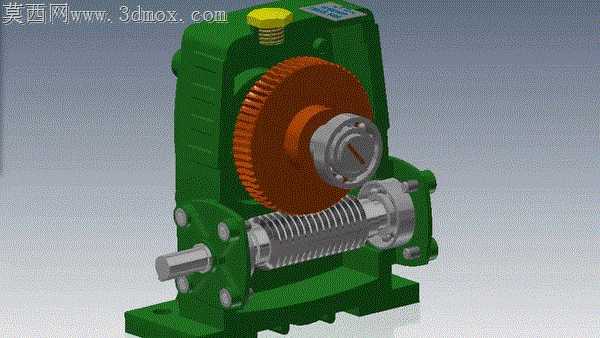

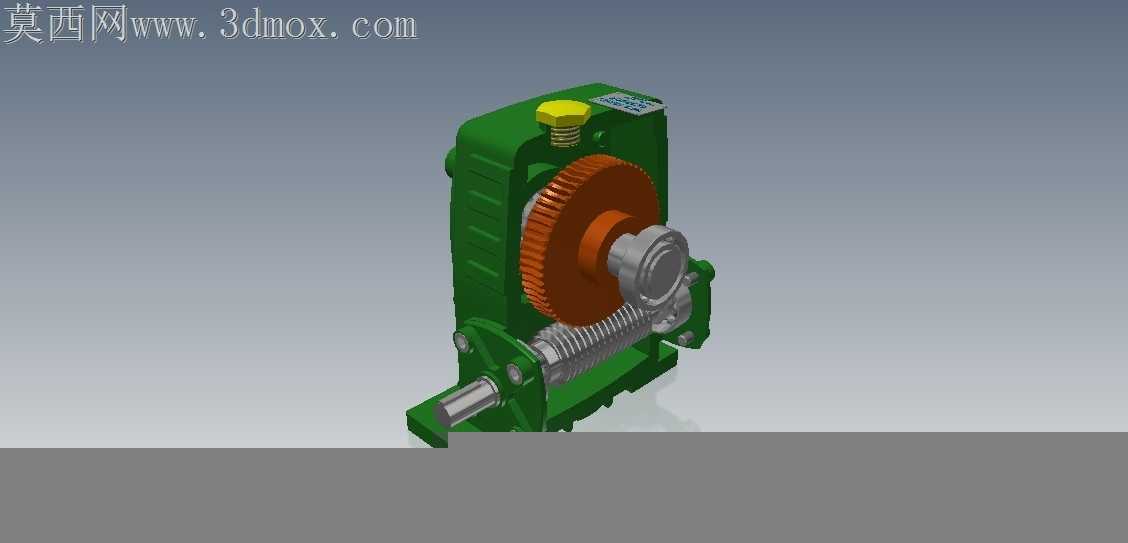

这款WPA型蜗轮蜗杆齿轮箱是工业传动领域应用十分广泛的减速传动部件，常被配套在轻工生产线输送设备、食品包装机械、小型物料提升装置、自动化仓储分拣设备以及小型木工加工机械中，用来匹配原动机与工作端的转速差，同时放大输出扭矩，满足低转速大扭矩的作业负载需求。在实际产线应用中，这类蜗轮蜗杆减速箱凭借单级大传动比的结构优势，不需要搭配多级齿轮组就能实现大减速比的动力传递，能有效缩减传动单元的整体安装空间，非常适合对安装体积有严格限制的紧凑型设备布局场景。从功能特性来看，该款齿轮箱采用蜗轮蜗杆啮合的传动形式，啮合过程中齿面接触为连续滑动接触，传动运行平稳、噪音极低，同时具备反向自锁特性，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，机构只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，能有效避免负载端倒转引发的设备故障或安全隐患，适配需要停机锁止的升降类、输送类作业场景。在设计思路上，这款齿轮箱采用立式铸铁壳体结构，壳体外部设置有多道加强筋结构，既能够提升壳体的结构刚性，承受传动过程中产生的径向与轴向载荷，也能增大壳体散热面积，帮助啮合过程中产生的热量快速散出，避免长时间高负载运行导致箱体内油温过高、润滑性能下降。输入端与输出端采用垂直交错轴的布局形式，输入轴与输出轴轴线呈90度垂直分布，能够灵活适配不同方向的动力接入与动力输出需求，方便设备整体的传动路径规划。安装边界方面，箱体底部设置有标准化的安装固定脚座，脚座上预留有对应规格的螺栓安装孔，可直接通过螺栓固定在设备安装基面之上，输入轴、输出轴的轴伸直径、键槽尺寸均匹配通用传动配件标准，可直接联轴器、链轮、带轮等传动件对接，不需要额外定制转接部件，大幅降低设备配套的设计与加工成本。箱体内腔预留有充足的润滑油储油空间，顶部设置有带透气帽的注油孔，既能够方便日常维护时补充更换润滑油，也能平衡箱体内外气压，避免运行过程中箱内温度升高导致压力过大出现渗油问题，侧部设置有透明油标视窗，可直观观察箱内润滑油液位高度，方便运维人员及时掌握润滑状态，侧面还预留有油堵螺丝，方便定期更换润滑油时排出旧油，降低日常维护的操作难度。蜗轮采用铜合金材质加工，具备优异的耐磨性能与减摩特性，蜗杆采用硬质合金钢经调质、磨削加工而成，齿面硬度高、耐磨性好，两者配对啮合能有效降低传动过程中的磨损量，延长设备整体使用寿命，输出端与输入端的轴承位均设置有油封结构，能有效阻挡箱内润滑油渗漏，同时阻挡外界粉尘、水汽进入箱体内部，保障传动部件长期稳定运行。
