蜗轮蜗杆传动电动折弯动力机构

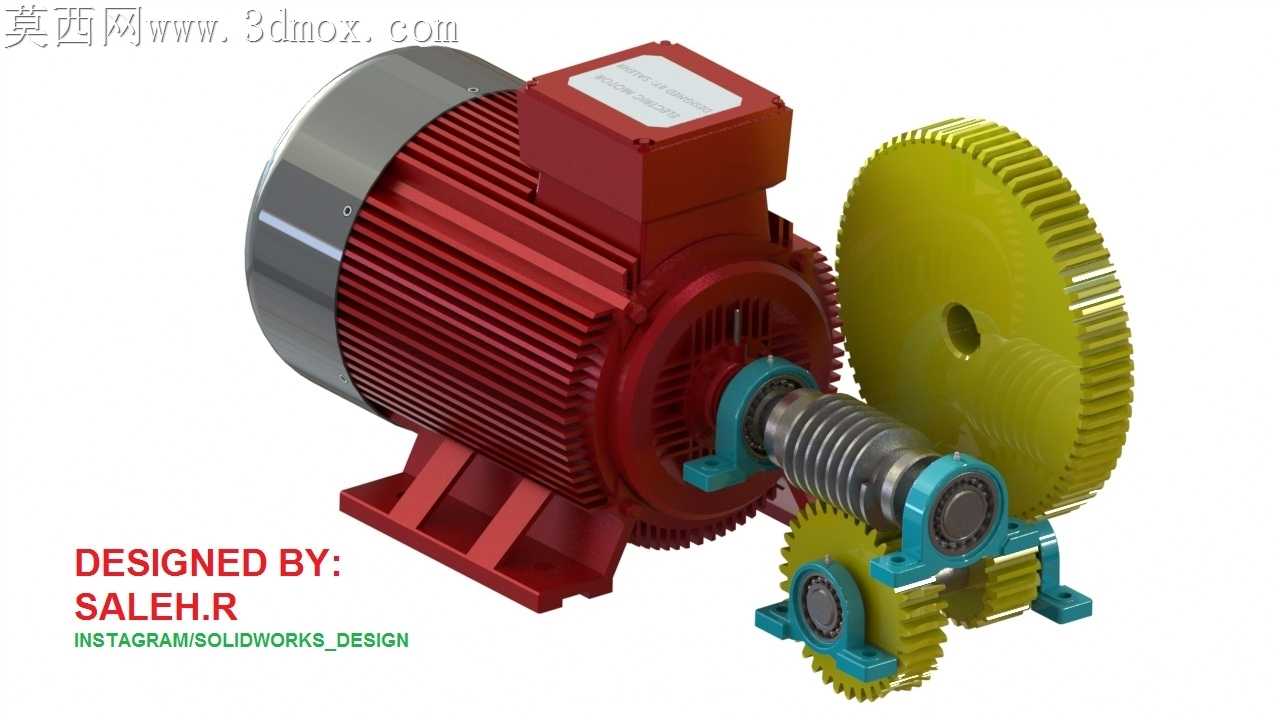

该动力传动机构主要服务于中小型钣金加工场景，适配小型五金件、薄金属板材的折弯加工作业，可集成在台式电动折弯设备、小型自动化钣金生产线的折弯工位中，为折弯动作提供稳定的大扭矩动力输出，解决普通直连电机输出扭矩不足、转速过高无法匹配折弯作业节奏的痛点。整套机构以驱动电机作为动力源，通过蜗轮蜗杆与多级圆柱齿轮组合的减速结构，将电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，能够为折弯执行端提供足够的压合力，满足常见厚度冷轧钢板、铝板、镀锌板的折弯成型需求，传动过程运行平稳，噪音控制表现优异，可有效降低车间作业的环境噪音。

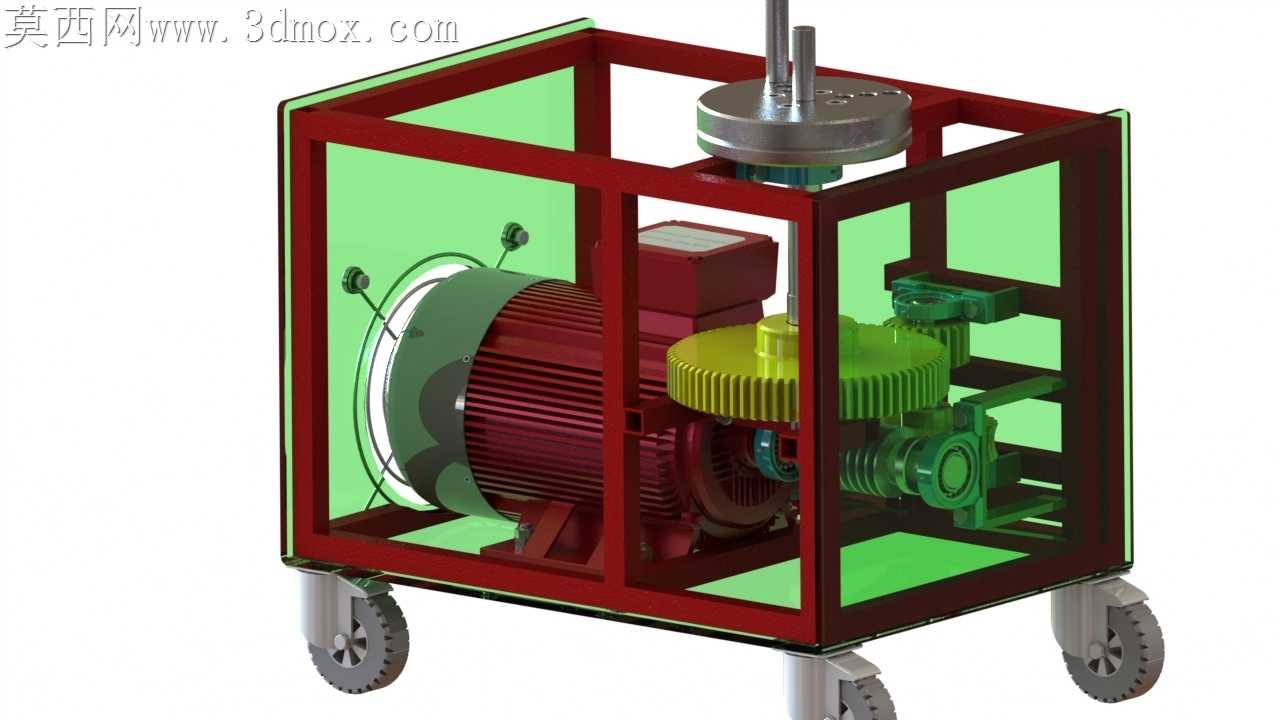

设计过程中优先考虑了传动效率与结构紧凑性的平衡，蜗轮蜗杆结构自带反向自锁特性，可避免折弯作业过程中负载反向传导导致电机反转、工件回弹错位的问题，提升作业过程的安全性与成型精度；各级齿轮采用平行轴排布方式，轴承座通过一体式支架与电机端盖固定连接，大幅缩减了整套机构的横向占用空间，安装边界可适配多数台式折弯设备的内部安装腔体，无需对原有设备机架进行大规模改造即可完成替换安装。

机构的安装基面采用与电机一体化的底脚设计，底脚预留标准安装孔位，可直接通过螺栓固定在设备的安装平台上，输入输出端的同轴度在装配阶段即可通过支架定位保证，降低现场安装调试的难度；外露传动部件预留了防护罩安装位，实际投产使用时可加装金属防护外壳，避免加工过程中金属碎屑、灰尘落入传动啮合区域，延长齿轮与轴承的使用寿命，同时避免操作人员误触运转部件引发安全事故。整套传动结构的传动比经过匹配计算，输出转速适配折弯作业的往复动作节奏，不会出现动作过快导致板材冲击变形、或是动作过慢影响加工效率的问题，可稳定支撑连续批量的折弯加工作业。
