带键槽安装位的传动链轮结构设计

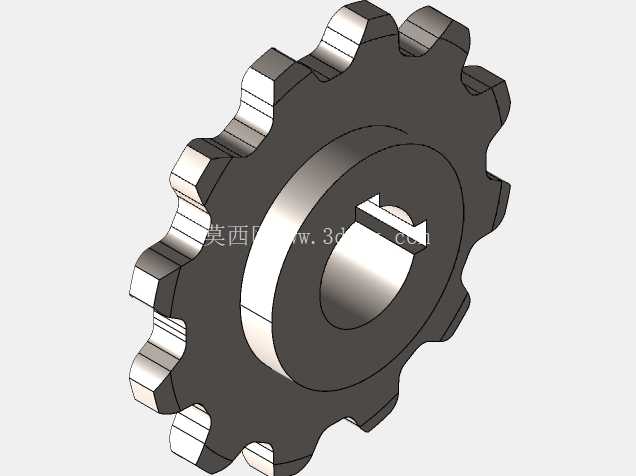

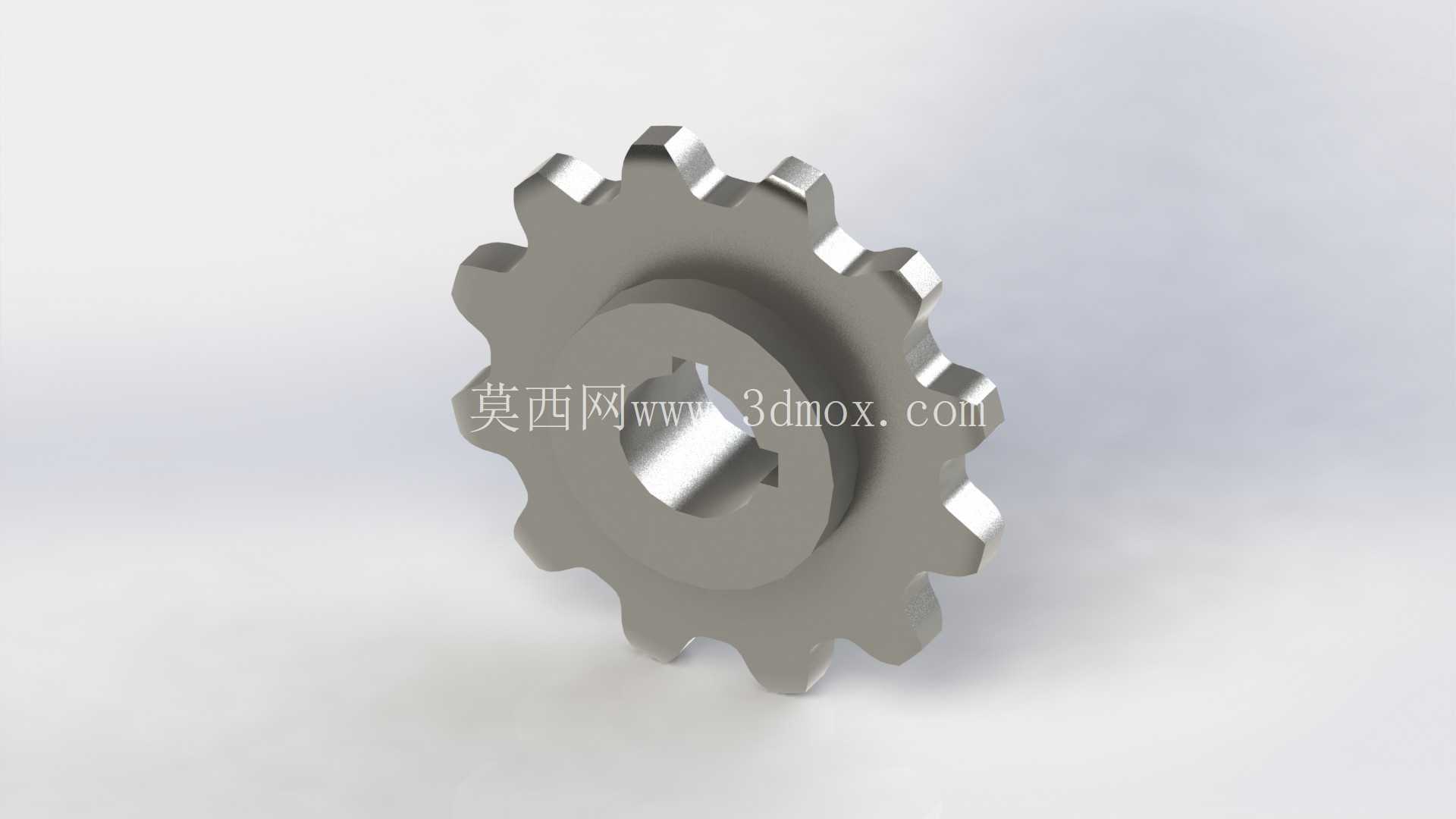

　　在各类链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载零件，其结构合理性直接决定整套传动机构的运行寿命与传动效率，本次呈现的链轮结构，针对中小载荷的工业传动场景做了适配优化，可覆盖轻工输送线、小型农机传动、自动化设备进给机构等多个场景的使用需求。从实际安装边界来看，该链轮采用单排齿结构，中心设置带标准键槽的通孔安装位，可直接与同直径的传动轴配合，通过平键传递扭矩，无需额外设计转接法兰，安装时仅需在轴端加装轴向挡圈即可完成轴向定位，能有效压缩传动组件的轴向安装空间，适合布局紧凑的设备内部传动场景。

　　齿形设计上，该链轮的齿廓采用符合链传动啮合标准的渐开线修形，齿顶做了小圆弧过渡处理，能在链条啮入啮出时减少刚性冲击，降低运行过程中的噪音与齿面磨损，即使在长期连续运转的工况下，也能保证链条与轮齿的啮合精度，避免跳齿、脱链等常见故障。从结构强度设计思路来看，轮体采用辐板式轻量化结构，轮毂部分做了加厚处理，键槽位置的应力集中区域做了圆角过渡，可承受额定载荷下的交变扭矩作用，不会出现键槽崩裂、轮毂开裂等失效问题；齿面部分的厚度与单排标准链条的内节内宽匹配，啮合时链条侧板不会与轮齿侧面发生剐蹭，运转过程中无需额外加装复杂的导向组件。在实际应用场景中，这类链轮常被用于各类链式输送设备的主动轮与从动轮，比如包装生产线的工件输送链、食品加工设备的物料传送链、小型农机的动力传输链等场景，相比带传动结构，链传动配合该类链轮可实现精确的传动比，不会出现打滑丢转的问题，适合需要同步传动的工位布局；相比齿轮传动，链轮与链条的组合对安装中心距的公差要求更宽松，在长距离动力传输场景下能大幅降低机架的加工精度要求，压缩设备整体制造成本。

　　设计过程中，该链轮的齿距公差严格控制在链传动标准允许的范围内，可与对应节距的标准滚子链条完美适配，安装时仅需保证两轴的平行度，以及链轮端面的跳动量在允许范围内，即可实现平稳运转；轮体的中心孔与键槽尺寸采用标准系列设计，可直接选用市场上通用的平键与传动轴进行配套，无需定制特殊规格的连接件，能有效降低设备的后期维护成本，当轮齿出现磨损后，可直接拆卸更换同规格链轮，无需对整套传动机构进行改造。

　　从外形尺寸的适配性来看，该链轮的齿顶圆、分度圆、齿根圆尺寸均经过校核，在保证齿根弯曲强度的前提下，尽可能压缩了齿顶圆直径，可在相同传动比的需求下减小链轮的整体体积，适配安装空间受限的设备布局；轮毂的轴向长度经过优化，既能保证与传动轴的配合接触面积足够传递额定扭矩，又不会过多占用轴向空间，适合多组链轮并排安装的多轴传动场景。在日常运维层面，该结构的链轮在使用过程中可通过定期加注润滑脂的方式降低齿面磨损，齿廓的修形设计能让润滑脂更好地附着在啮合接触面，减少干摩擦的发生，相比未做修形的链轮，使用寿命可提升三成以上；同时轮体的整体结构无复杂的异形曲面，不管是采用机加工方式生产还是采用铸造毛坯后精加工的方式生产，都能快速完成加工，加工过程中无需特殊工装夹具，适合批量生产应用。
