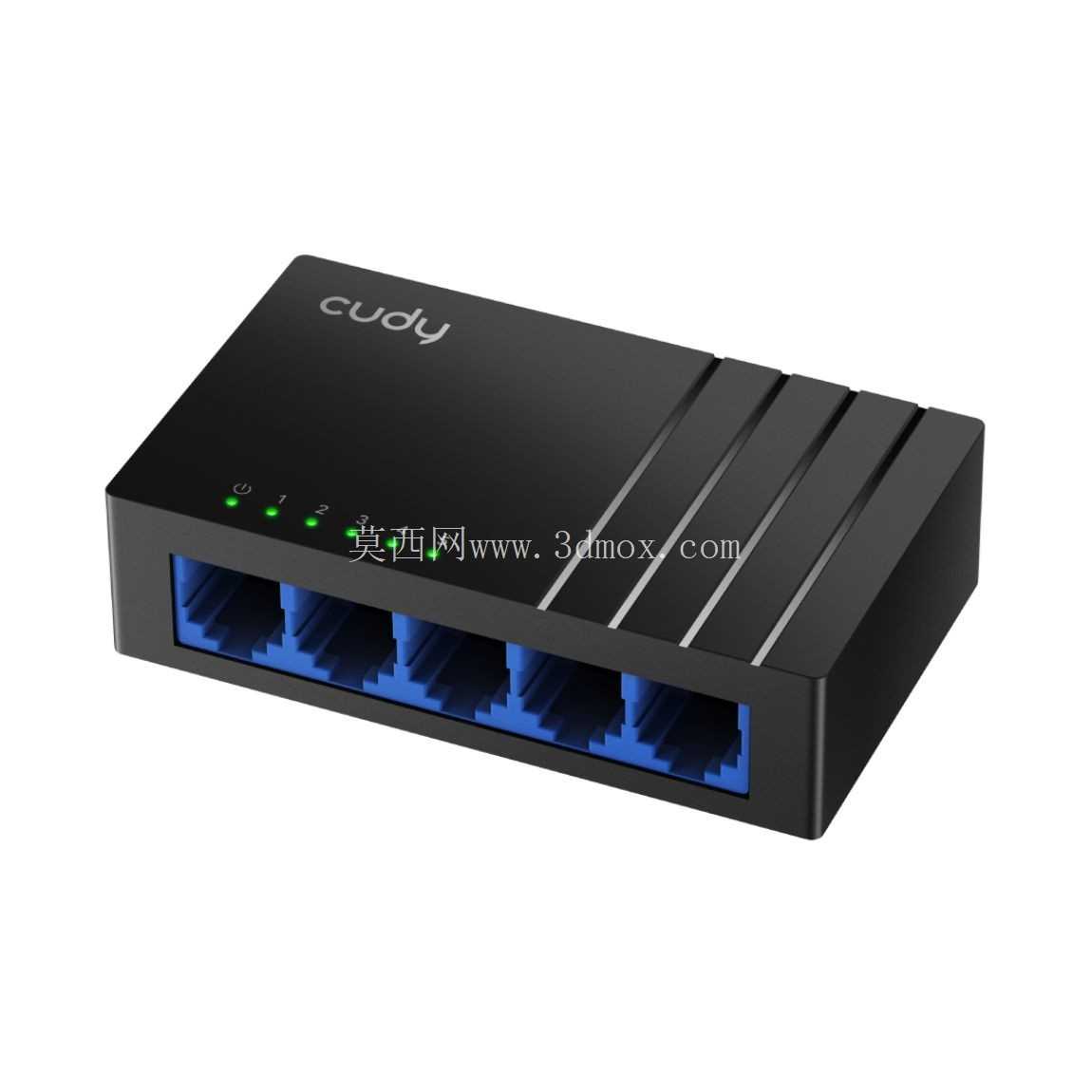

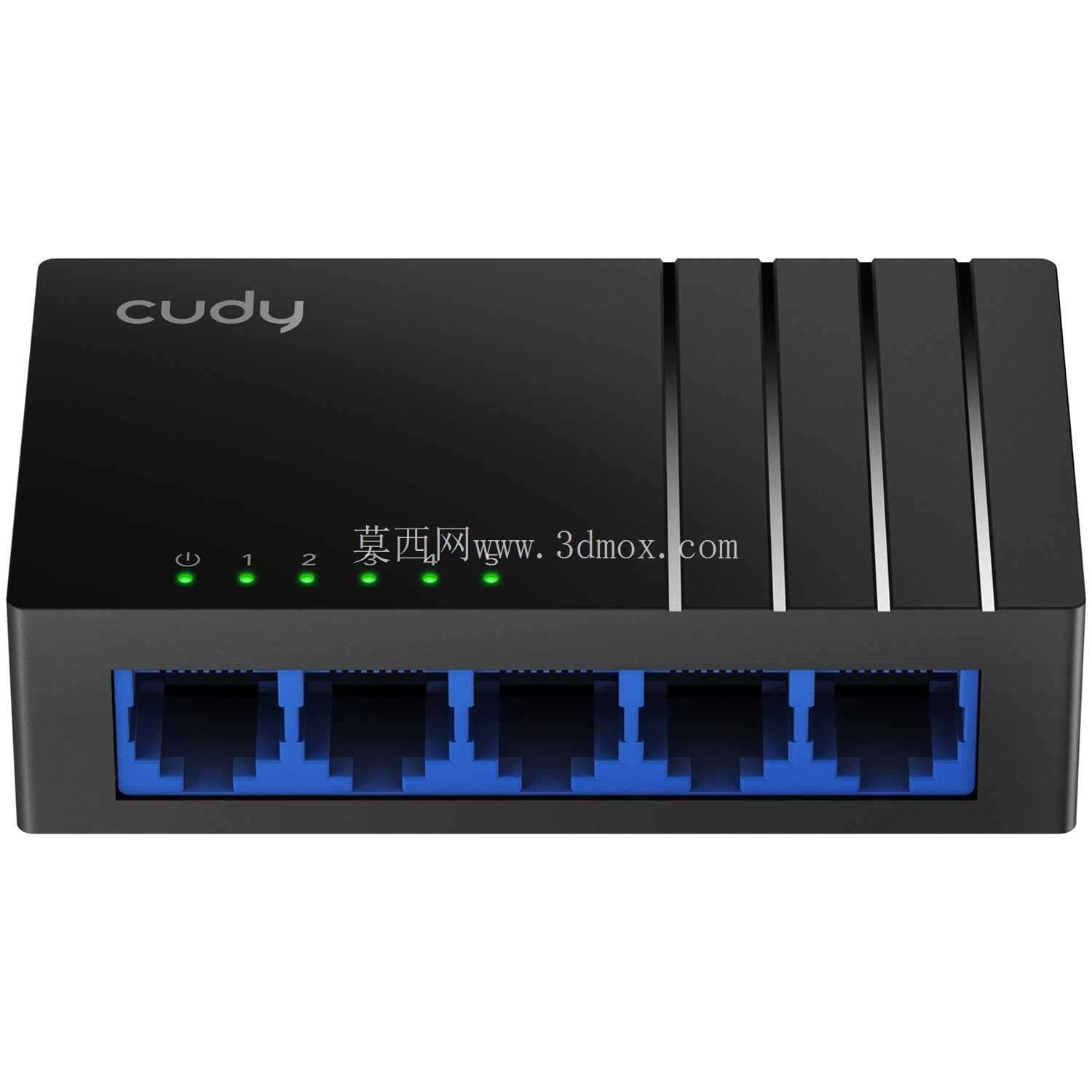

做弱电项目集成的工程师大多遇到过这类场景:小型办公区扩容、户外监控点位组网、车间设备联网时,既要满足千兆数据传输,又要给前端AP、摄像头提供PoE供电,还要兼顾设备安装空间的紧凑性,五端口千兆PoE交换机就是这类场景里的核心接入层设备。这个模型还原的是这类交换机的内部核心板与端口组件的通用结构,没有照搬某一款量产产品的PCB走线,而是提取了同规格设备的通用安装尺寸、接口位置、元件布局逻辑,给外壳开模、结构适配、安装位设计提供可直接参考的三维基准。
从实际用途来看,这类交换机通常部署在网络接入层,五个端口里包含四个PoE供电口与一个SFP光口,单口PoE输出功率可达30W,整机供电能力120W,能同时给四个前端受电设备提供数据传输与直流供电,省去单独布置电源线的工序,特别适合点位分散、布线空间有限的场景。SFP光口的预留则解决了长距离传输的问题,不用额外加装光电转换模块,直接通过光纤就能上联到核心交换机,传输距离最远可达几十公里,适配园区、厂区、户外监控等跨区域组网需求。

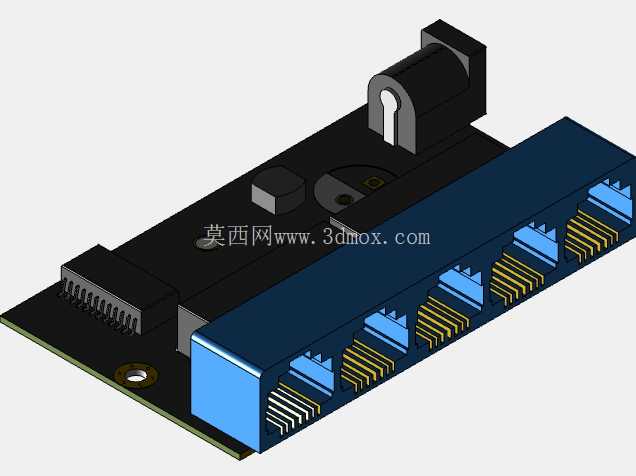

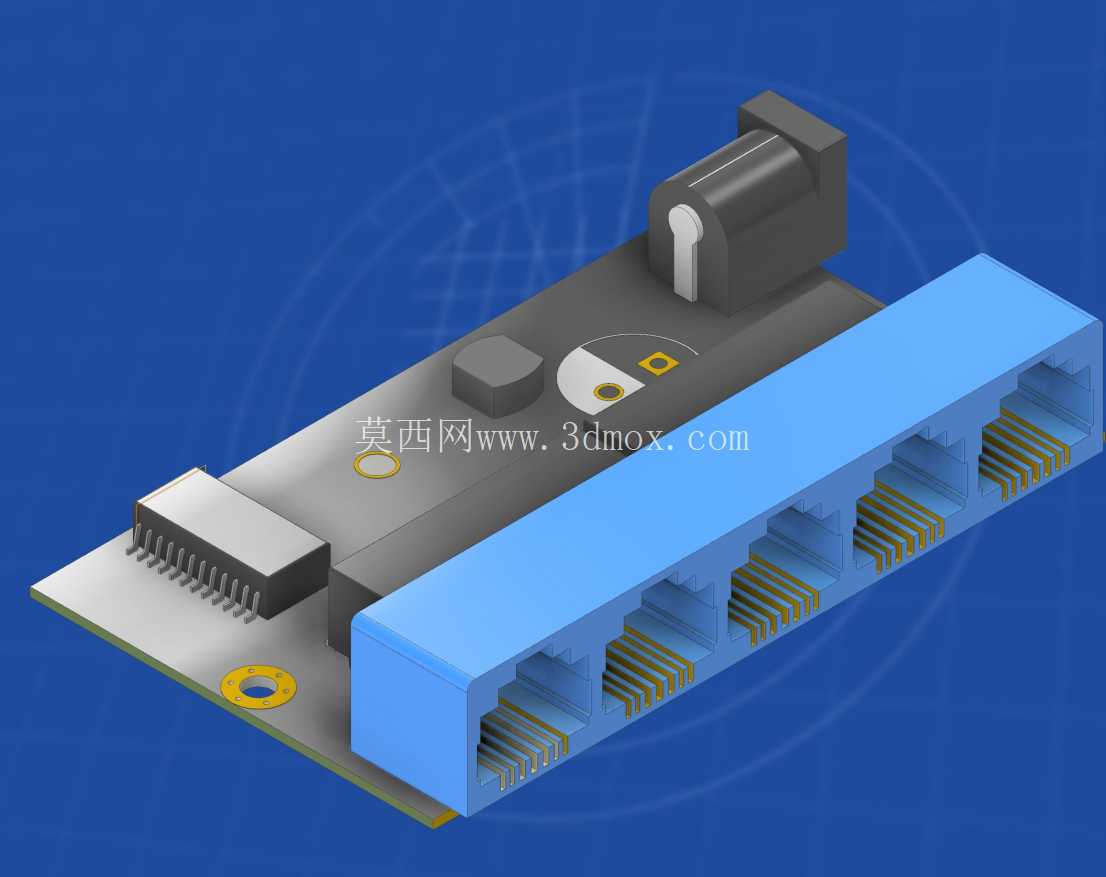

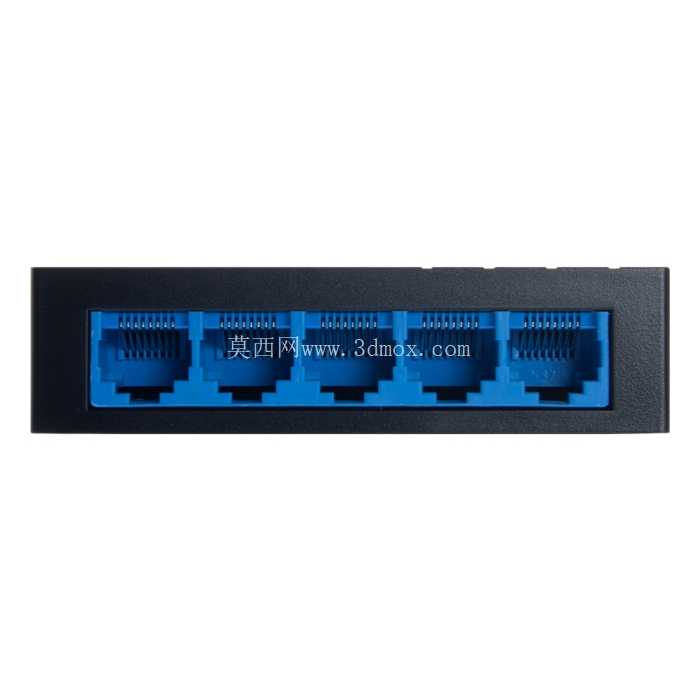

设计思路上,这个模型优先考虑了安装兼容性,所有端口的伸出长度、板卡固定孔位、电源接口位置都遵循行业通用规范。RJ45端口组采用一体式蓝色胶芯结构,端口间距严格按照标准以太网口的安装间隙设计,插拔水晶头时不会出现相邻端口干涉的问题,每个端口内部的金手指位置、导向槽结构都做了还原,能直观看到水晶头插入后的配合深度。板卡上的DC电源接口采用卧式DC座,接口中心高度与板边距离匹配绝大多数金属外壳的电源开孔位置,电源座旁的极性标识、固定焊盘位置都做了呈现,方便结构设计时核对外壳开孔的同轴度。板上的复位按键、状态指示灯位置都设置在板卡边缘对应外壳面板的区域,指示灯的间距、按键的按压行程预留都符合常规操作习惯,不用额外调整结构就能适配通用面板的开孔布局。
外形尺寸与安装边界方面,整个核心板的长宽尺寸控制在120mm*75mm以内,板厚采用常规1.6mm玻纤板厚度,四个固定孔的孔径为3.2mm,孔位中心距板边距离为5mm,适配M3规格的铜柱固定,固定孔周围做了露铜接地区域,安装时能通过铜柱与金属外壳连通,实现电磁屏蔽效果。端口组伸出板边的长度为15mm,刚好能穿过标准1U机箱或者小型壁挂外壳的面板开孔,端口端面与面板外表面齐平,不会出现凹陷或者突出过多的问题。DC电源接口的中心高度距离板卡底面10mm,适配外壳上高度12mm的DC插座开孔,电源插头插入后不会与外壳内部的其他结构产生干涉。板上的主芯片、电容、PoE供电模块等元件的高度都控制在8mm以内,预留了足够的散热空间,外壳内部不用额外做避让结构就能顺利装配,元件之间的爬电距离也符合安规要求,高压供电区域与信号区域的间距满足2mm以上的安全距离,避免出现放电风险。
从结构适配的角度看,这个模型可以直接导入到外壳设计文件中做干涉检查,不用再手动测量端口位置、固定孔位,能大幅缩短外壳开模前的核对周期。比如做壁挂式金属外壳设计时,可以直接根据板卡的固定孔位确定外壳内部的铜柱位置,根据端口位置确定面板开孔的尺寸与位置,根据电源接口、指示灯位置确定侧盖或者面板上的对应开孔,避免出现装配时端口错位、固定孔对不上的问题。对于做设备集成的工程师来说,也可以参考这个模型的尺寸,在机柜、弱电箱里预留合适的安装空间,核对设备安装时与周边线缆、其他设备的间隙,避免出现安装后空间不足、线缆弯折半径不够的问题。
另外,模型里还原的PoE供电模块布局也有实际参考意义,供电模块布置在板卡靠近电源接口的一侧,大电流走线区域的宽度、滤波电容的位置都做了呈现,做散热设计时可以针对性地在供电模块对应的外壳区域设置散热孔,保证长时间满负载运行时的温度控制在合理范围内。SFP光口的位置设置在板卡的一端,与RJ45端口组保持10mm以上的间距,插拔光模块时不会与网线水晶头产生干涉,光口的导向槽、固定弹片位置都符合SFP MSA协议规范,能适配绝大多数标准SFP光模块。
