台式机1151/1155平台CPU风冷散热结构

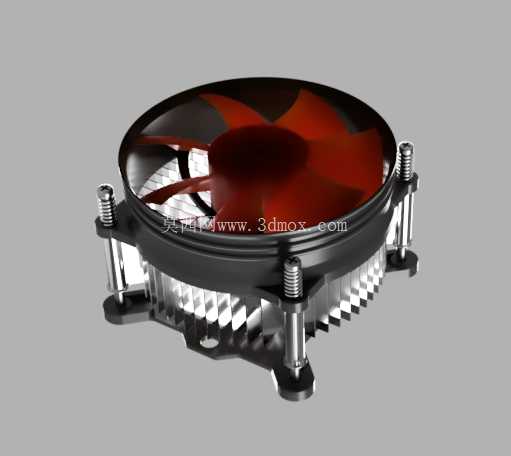

　　导热基座一般采用铝合金挤压成型工艺，部分高规格版本会在基座与CPU接触的位置嵌装铜质导热块，通过扣合压力让基座表面与CPU顶盖紧密贴合，将CPU工作时产生的热量快速传导至上方的密集散热鳍片上，鳍片的排布角度、间距都经过风道优化，避免气流在鳍片间隙形成紊流，降低风阻带来的噪音与风量损耗。轴流风扇部分采用七叶大倾角扇叶设计，扇叶的曲面弧度经过流体力学优化，转动时可以在较低转速下输出足够的下压风量，气流穿过鳍片间隙带走热量的同时，还能覆盖主板CPU周边的供电模块、内存区域，辅助周边元器件散热，这也是下压式散热区别于塔式侧吹散热的核心优势——不需要额外构建机箱风道就能兼顾主板周边元件的散热需求，适合小尺寸机箱、ITX紧凑型装机场景使用。日常桌面级PC装机、工控机主板散热改造场景里，适配1151、1155针脚平台的下压式风冷散热是装机量极高的硬件组件，这类散热结构的设计核心是在有限的机箱内部空间里，平衡CPU核心的热传导效率、风道覆盖范围与运行噪音表现，同时要兼顾安装便捷性与长期使用的结构可靠性。从结构设计逻辑来看，这类下压式散热的核心组成分为三个部分：带鳍片的导热基座、轴流风扇本体、安装固定结构。

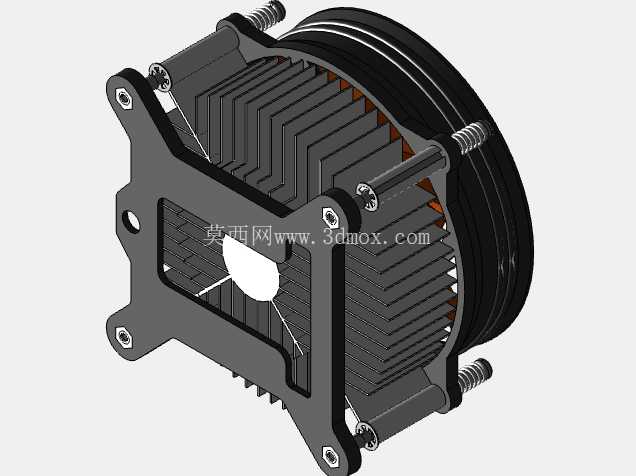

　　安装边界方面，这类散热适配1151、1155针脚的Intel主板，固定孔位严格遵循Intel平台的孔距标准，安装时通过背板卡扣或者塑料扣具将散热主体固定在主板CPU插座周围，整体高度控制在常规机箱的CPU散热限高范围内，不会出现与机箱侧板、高马甲内存干涉的问题。扇框部分采用半透明茶色PC材质注塑成型，四个角的固定位内嵌减震橡胶垫，能够缓冲风扇转动时产生的微幅振动，避免振动传导至机箱形成共振噪音，风扇的供电接口采用标准4Pin PWM调速接口，可以根据CPU实时温度自动调整风扇转速，在低负载工况下降低转速减少运行噪音，高负载时提升转速保证散热效率。

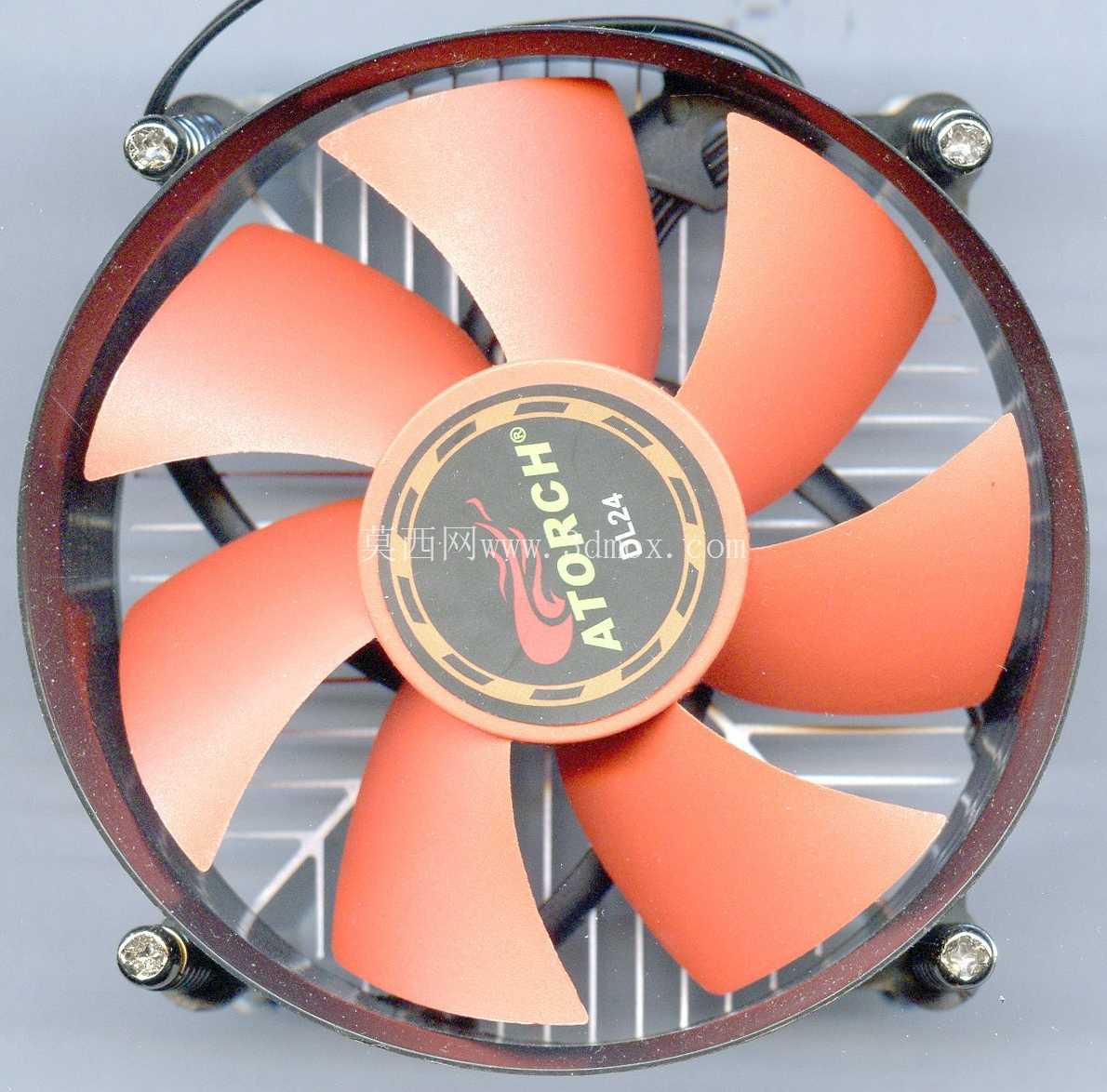

　　扇叶中心的品牌标识区域采用覆膜贴纸工艺，既起到品牌标识作用，也能封闭扇叶中心的转轴装配间隙，避免长期使用时灰尘进入转轴轴承，延长风扇的使用寿命。在实际选型应用中，这类散热主要适配TDP功耗在95W以内的桌面级CPU，覆盖日常办公、家用娱乐、轻度设计渲染等多数常规使用场景，不需要额外的散热改装就能满足CPU的满载散热需求，结构简单可靠，安装过程不需要复杂的工具，普通装机用户也能快速完成装配。

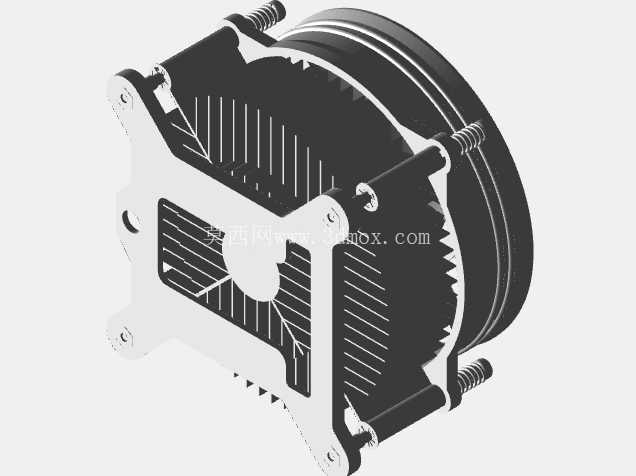

　　设计过程中需要重点考量的细节包括：扇叶的动平衡校准，每一片扇叶的重量偏差需要控制在极小范围内，避免高速转动时出现偏心抖动；鳍片与基座的连接紧密度，采用胀管或者铆接工艺保证两者之间没有接触间隙，降低热传导阻力；扣具的压力分布要均匀，避免安装后压力不均导致CPU顶盖受力不均，长期使用出现主板变形或者CPU接触不良的问题。另外，风扇的出线位置做了防拉扯加固设计，线材从扇框边缘的走线槽引出，避免转动的扇叶剐蹭线材，同时线材长度足够覆盖主板上的CPU风扇插针位置，不需要额外延长线材。这类散热结构的三维建模过程中，需要准确还原孔位尺寸、鳍片间距、扇叶曲面弧度等关键参数，既要保证外观结构与实物一致，也要能通过模型验证安装干涉情况，为装机选型、散热改装提供准确的尺寸参考，避免实际装配时出现尺寸不匹配的问题。
