9L无油静音空气压缩机整机装配设计

这款9L规格的无油静音空气压缩机，核心适配场景覆盖小型加工车间工位气动动力供给、实验室洁净气源配套、便携气动作业现场、紧凑型工业系统集成气源端几个核心方向，和传统有油空压机相比，无油结构的设计从根源上避免了压缩空气带油污染下游气动元件、加工工件的问题，尤其适配对气源洁净度有要求的精密气动装配、电子元件吹气除尘、食品包装工位气动执行这类场景，静音结构的设计则把设备运行时的噪音控制在工位可接受范围内，不需要单独设置空压机房隔离噪音，直接放置在作业工位旁也不会对操作人员造成持续性的噪音干扰，适配紧凑型车间的布局需求。

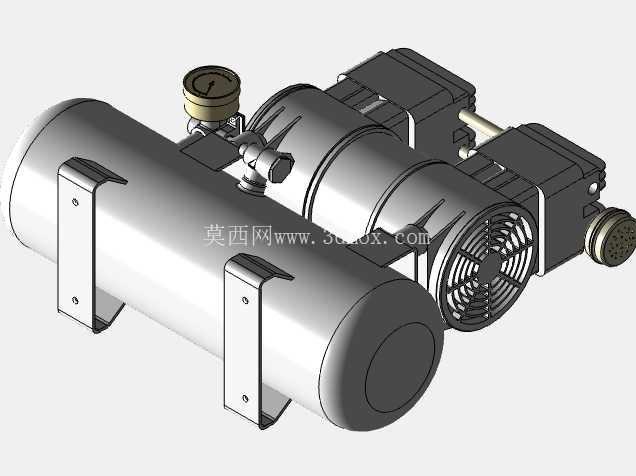

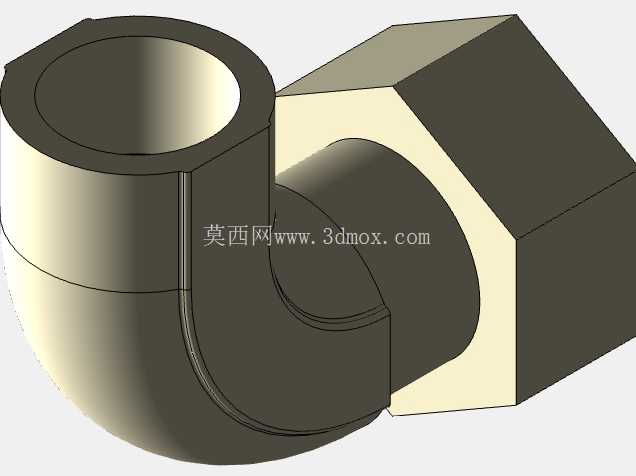

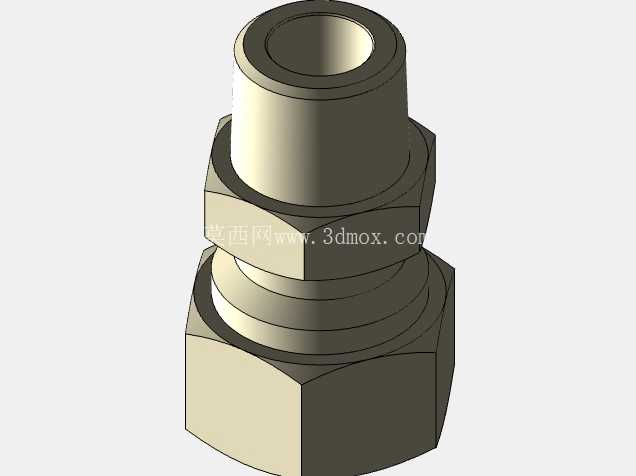

从实际功能特性来看，整机采用自下而上的装配设计逻辑，所有零件先完成独立建模再进行总装约束，完全贴合实际机械产品的生产装配流程。核心压缩组件采用无油活塞式结构，省略了传统空压机的油路润滑系统，既减少了后期维护换油的工作量，也杜绝了油气混合排放的问题；储气罐采用9L容积的紧凑设计，既能够缓冲压缩空气的压力波动，为下游用气端提供稳定的气压输出，也不会因为罐体过大导致整机重量超标、占用过多安装空间。进气端在空气过滤器周边预留了200毫米的进气间隙，这个设计细节是为了保证设备运行时进气通畅，避免因为进气阻力过大导致压缩效率下降、设备温升过快的问题；阀组组件包含进气阀、排气阀、压力调节阀等核心元件，建模时完整还原了阀门螺栓、手柄、管接头的实际装配关系，能够直观展示阀组的通断逻辑和压力调节路径。接线盒作为电气控制部分的防护组件，建模时预留了线缆穿装空间和安装固定位，和压缩主机、压力开关的装配位置完全匹配实际设备的布线逻辑，不会出现干涉问题。

整机外形尺寸控制在长450毫米、宽200毫米、高480毫米的区间内，总重量约14-16公斤，紧凑的尺寸和轻量化的重量设计，让设备既可以固定安装在车间工位旁作为固定气源使用，也可以搭配便携提手移动到临时作业现场，满足移动式气动作业的需求。安装边界方面，底部预留了四个固定安装孔位，可以直接固定在工作台支架或者移动小推车上，设备四周预留的维护空间也做了明确的布局规划：过滤器侧预留100毫米的滤芯更换空间，阀组侧预留150毫米的阀件调试空间，电气侧预留80毫米的接线操作空间，完全符合车间设备布局的安全间距要求。

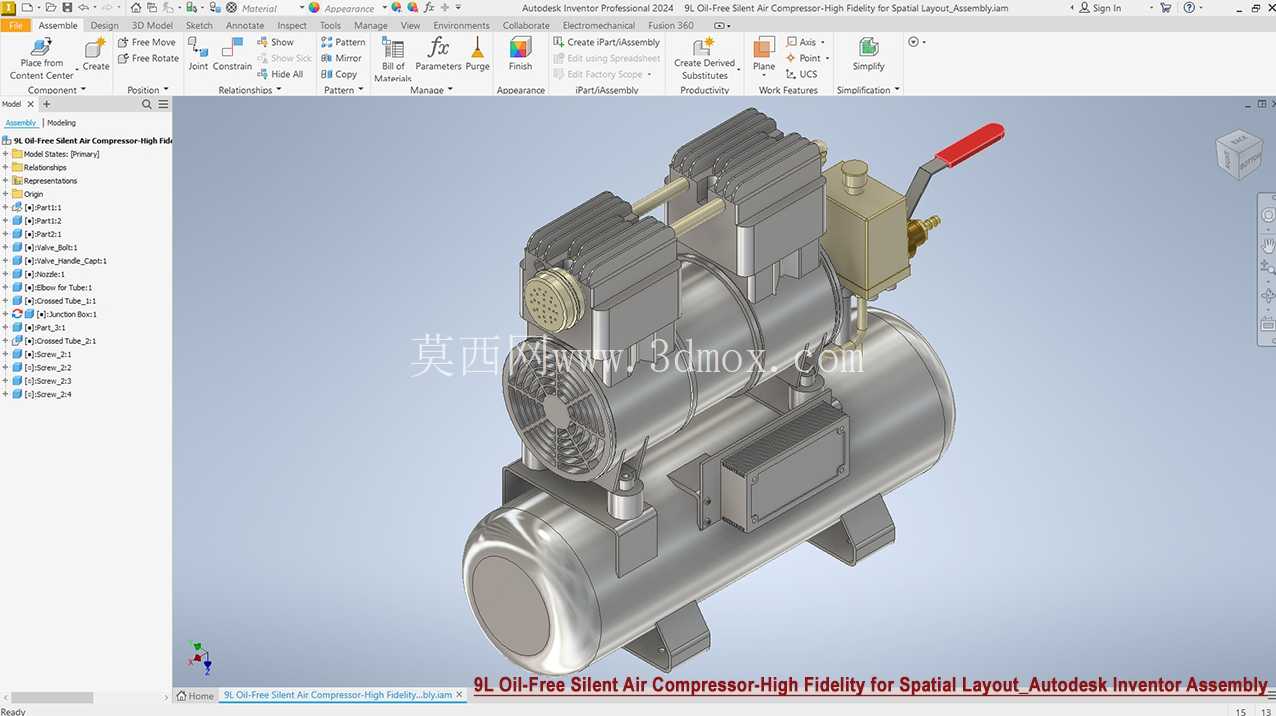

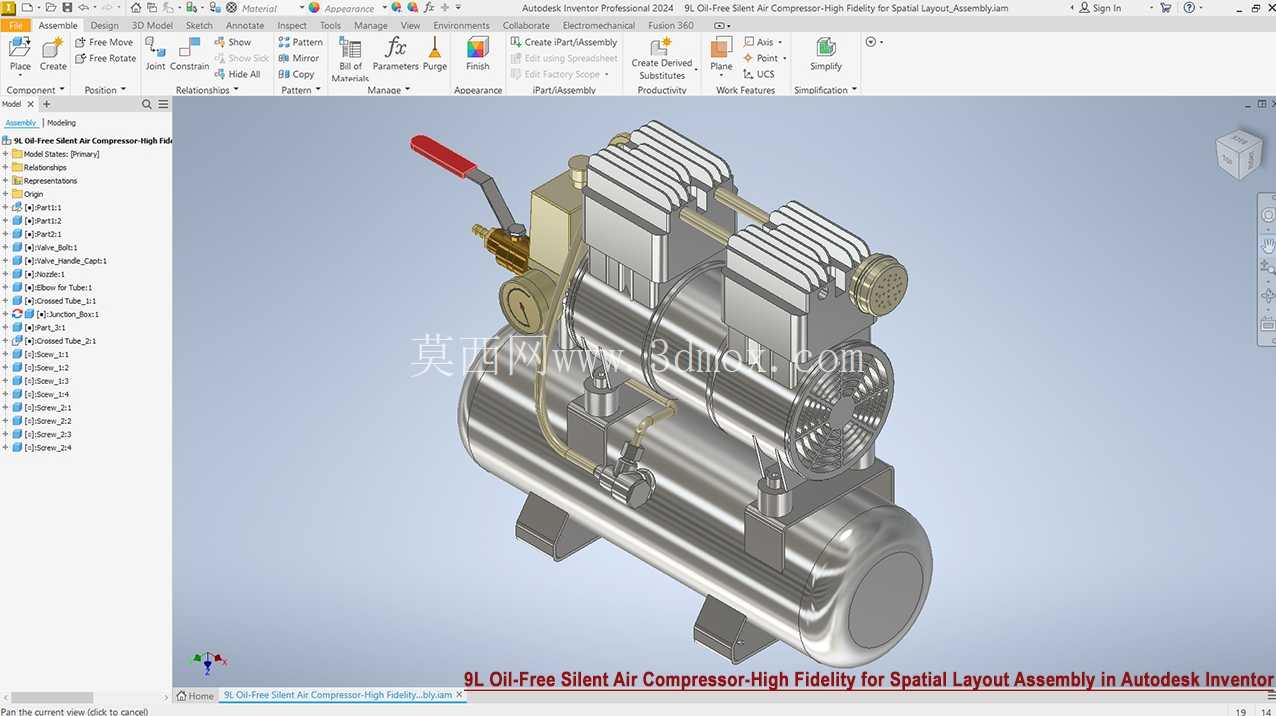

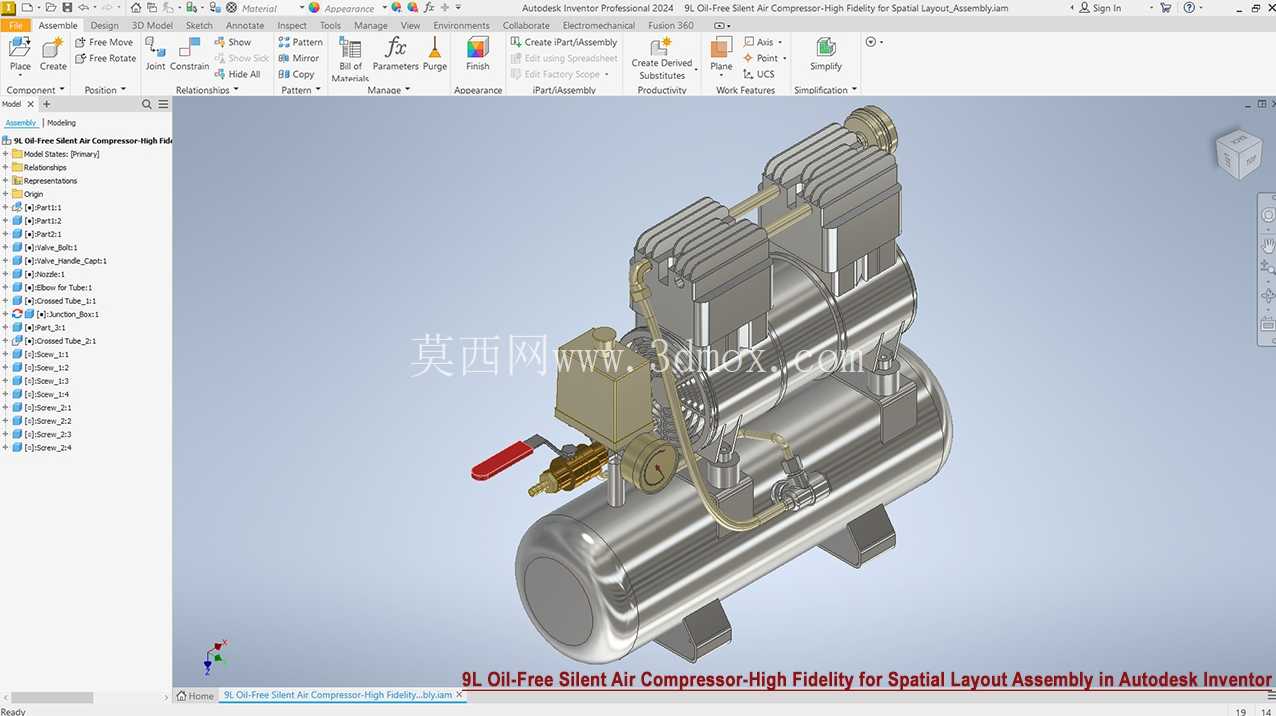

设计过程中重点考虑了三维空间布局的合理性，在XY、YZ、XZ三个平面上分别完成了2D草图绘制、3D线条与样条线搭建、实体特征建模的全流程，拉伸、旋转、切削、圆角、螺纹等特征的应用完全匹配实际零件的加工工艺，镜像、阵列等特征的使用则严格遵循零件的对称结构逻辑，没有出现为了建模方便随意简化工艺结构的问题。装配约束方面，完整应用了配合约束、齐平约束、插入约束、轴约束、角度约束、切线约束等实际装配中会用到的约束类型，还通过自旋命令模拟了设备运行时曲轴、活塞的运动轨迹，能够直观验证运动部件是否存在干涉问题，确保设计的装配结构在实际生产中能够顺利组装、正常运行。

从结构细节来看，压缩主机组件和储气罐的连接采用减震垫过渡，既能够固定主机位置，也可以吸收主机运行时产生的振动，避免振动传递到储气罐和安装支架产生额外噪音；排气管路采用刚性管和柔性接头结合的设计，既保证管路连接的密封性，也能够缓冲主机运行时的管路振动，避免长期运行出现管路松动漏气的问题。压力开关的安装位置设置在储气罐顶部的易操作位置，方便操作人员快速调整压力参数、观察压力数值，安全阀的安装位置则避开了操作人员的常规操作区域，避免安全阀起跳时高压气体直接喷向人员造成安全隐患。
