无人机四合一电子稳定控制电路板

这款四合一电子稳定控制板是多旋翼无人机动力链路中的核心控制部件，主要应用于消费级航拍无人机、竞速穿越机、小型行业作业无人机的动力调控场景，承担着飞控指令转换、电机转速调控、飞行姿态稳定修正的核心作用，替代传统分立式电调的分散布局方案，大幅压缩动力系统的占用空间，降低整机布线复杂度，提升动力系统的集成度与可靠性。

从实际用途来看，该控制板可同时对接四路无刷电机，接收飞控系统输出的油门与姿态控制信号，将低压控制信号转换为驱动电机运转的功率输出，实时根据飞控的姿态解算结果调整四路电机的转速差，抵消飞行过程中的气流扰动、动力波动带来的姿态偏移，保障无人机在悬停、机动飞行、航线作业过程中的姿态稳定，同时内置过流保护、过热保护、信号异常保护机制，避免动力系统异常导致的炸机风险。

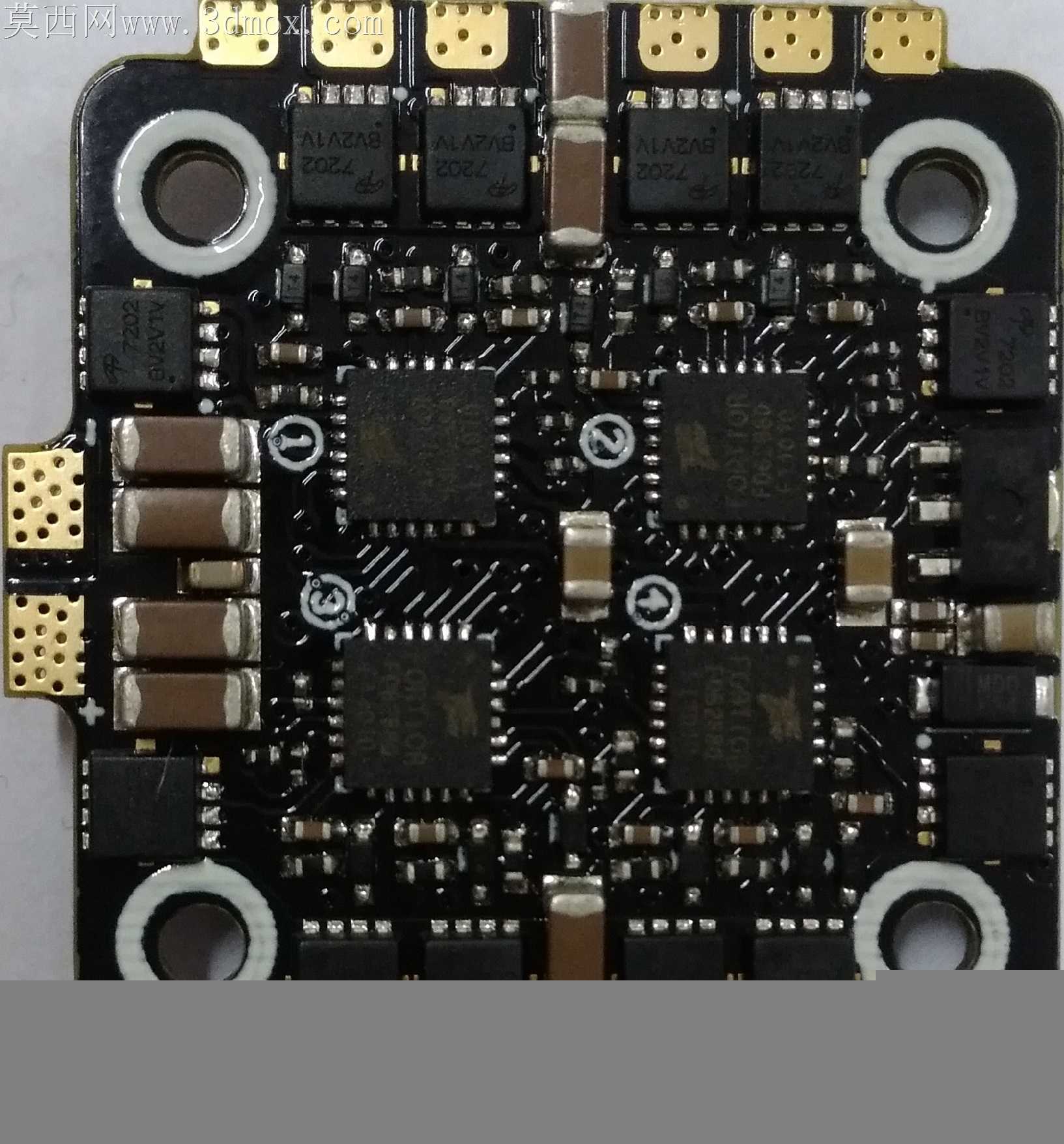

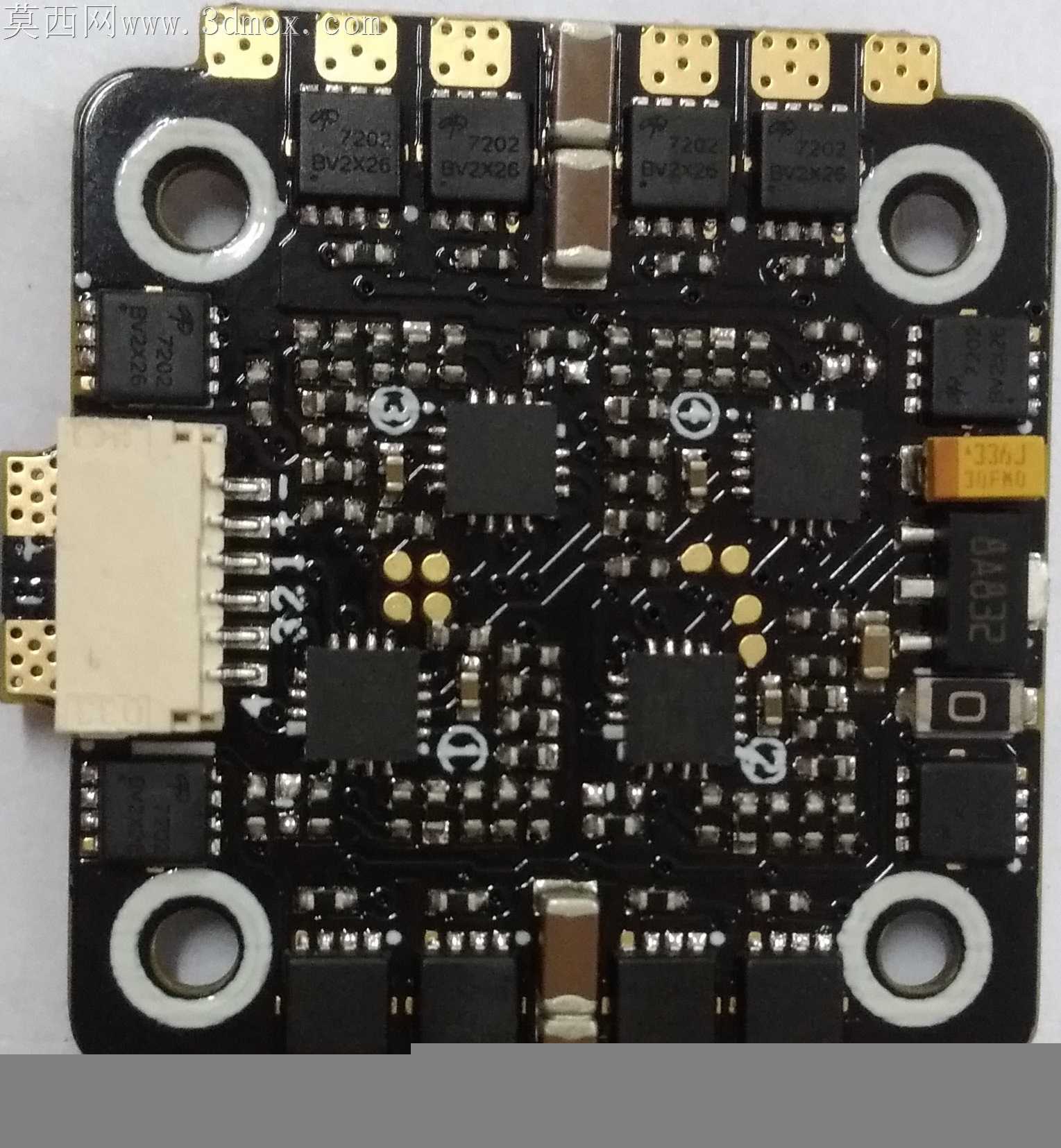

在功能特性设计上，该控制板采用单基板集成四路电调的方案，单路持续承载电流可达120A，能够适配高KV值的竞速无刷电机与大尺寸桨叶的动力需求，信号响应延迟控制在微秒级，可满足穿越机高速机动时的快速动力响应要求；板载集成的稳压模块可直接为飞控、图传等周边设备提供稳定供电，减少额外分电板的加装需求；功率器件采用对称布局设计，配合基板上的露铜散热区域，可将大电流工况下产生的热量均匀分散，避免局部热量堆积造成功器件降效或损坏。

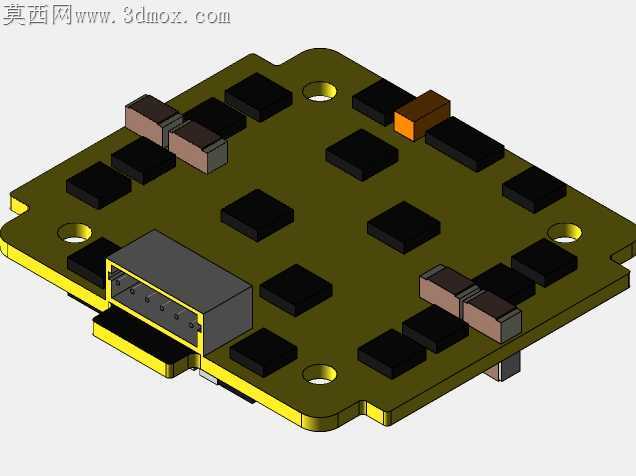

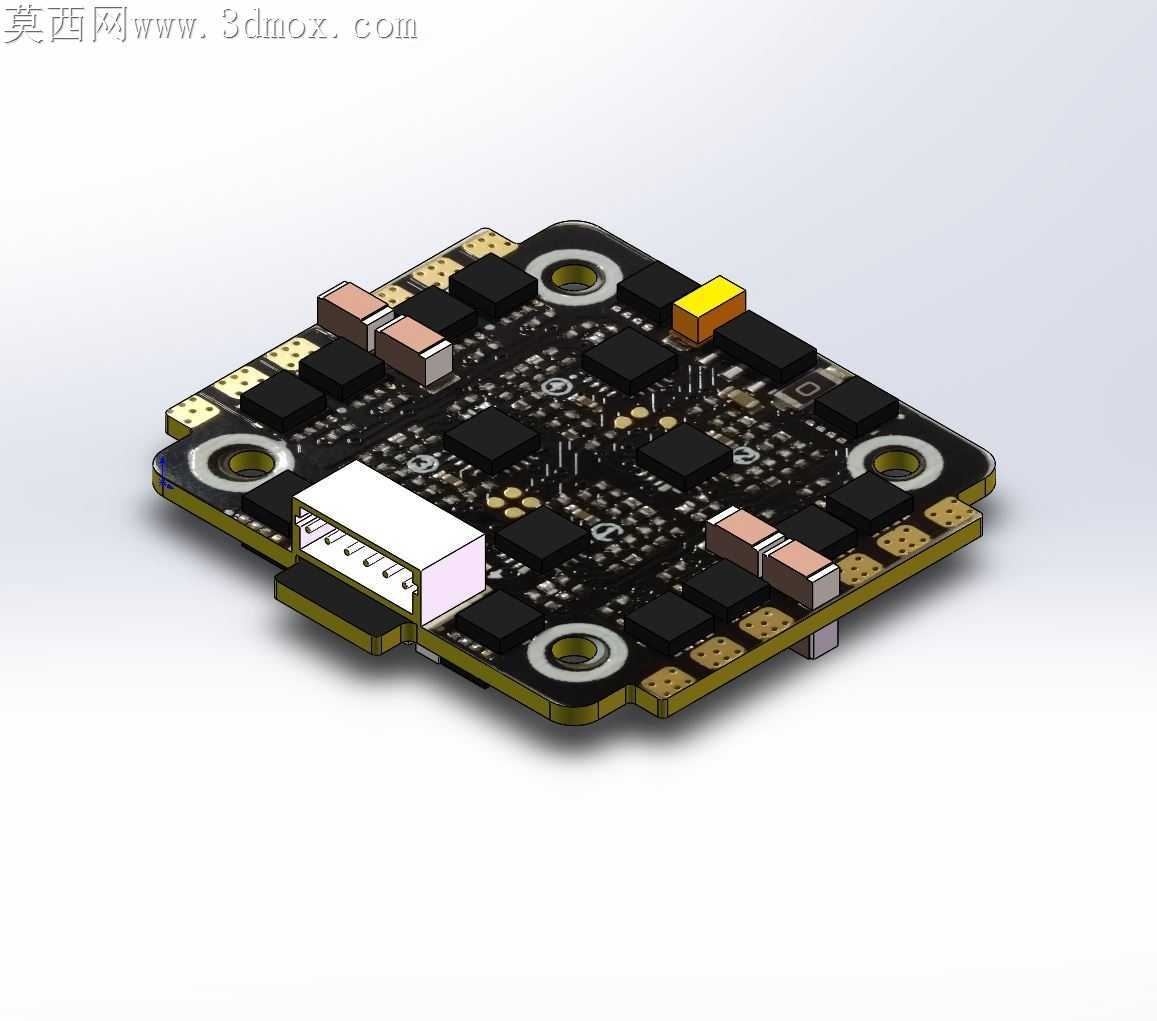

设计思路上，整体采用方形薄型基板构型，四个角位设置带金属衬套的安装固定孔，孔位间距匹配主流飞塔系统的通用安装规格，可直接与飞控板、图传板层叠安装，适配绝大多数标准尺寸的无人机机架安装位；接插件采用侧置布局，信号输入接口与电机输出接口分别布置在板边对应位置，布线时机线可沿机架臂走线，不会与上层叠装的其他模块产生干涉；板上的电容、功率管、接插件等元器件高度均控制在统一范围内，不会出现局部凸起影响上层板件安装的问题，整体安装边界紧凑，可适配轴距250mm以上的各类多旋翼无人机机架，安装时仅需通过四个角的固定孔配合减震橡胶柱固定即可，无需额外设计定制安装支架，能够大幅降低整机的装配复杂度，提升组装维护的便捷性。
