SS12F44单刀双掷拨动式电子开关结构

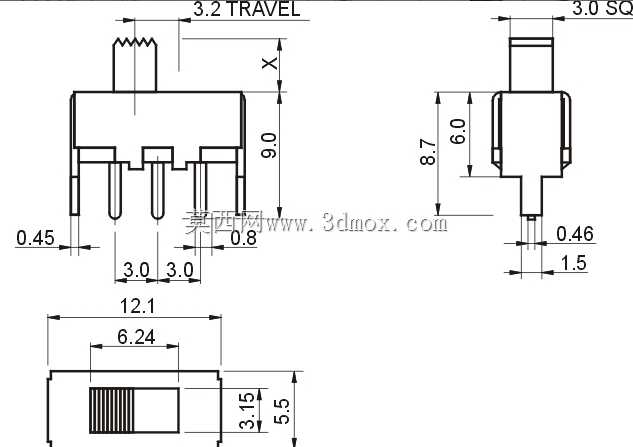

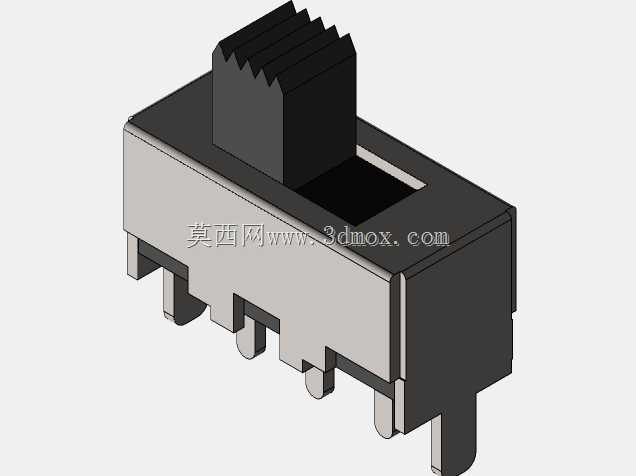

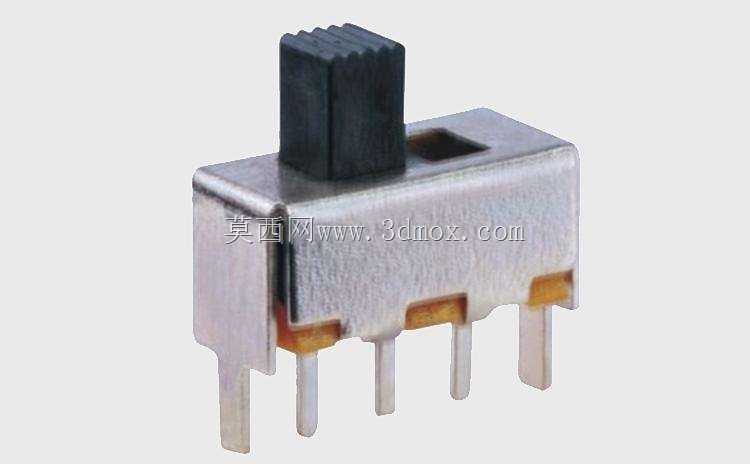

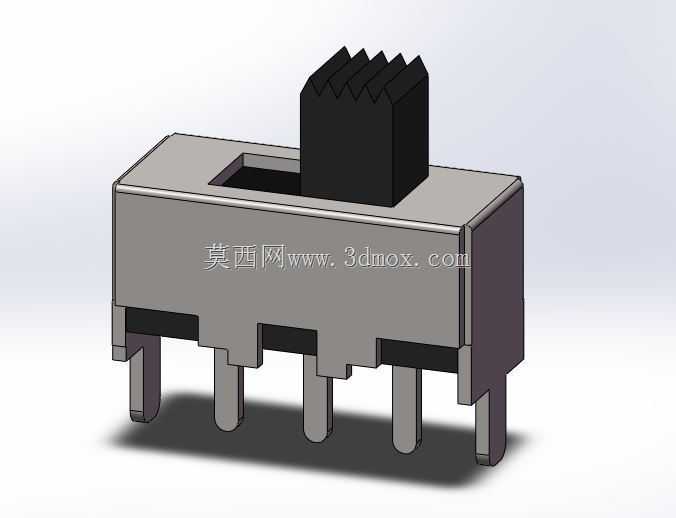

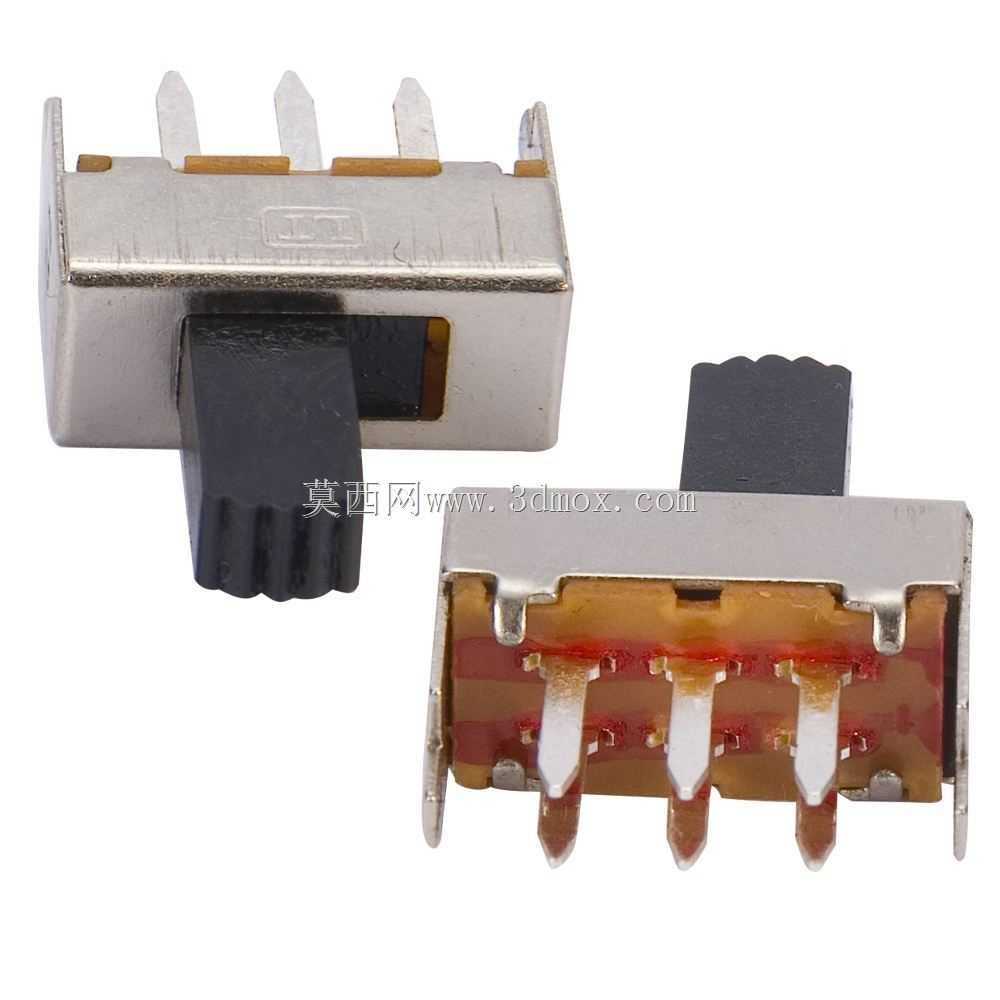

这类单刀双掷拨动开关是消费电子、小型工控控制板卡上极为常见的通路切换元件，日常接触的手持小型设备、桌面小型控制模块、简易电源切换回路里都能见到它的身影，核心作用是通过拨柄的滑动动作，实现单路输入信号或电源在两路输出回路之间的可靠切换，不需要额外的触发电路，手动操作即可完成通路状态的改变，结构简单可靠，成本可控，适合大批量生产的民用电子类产品使用。从结构设计逻辑来看，这款开关采用直插式引脚布局，引脚间距符合常规PCB板载元件的排布规范，五个引脚分别对应公共输入端、两路输出端以及两侧的固定安装引脚，焊接到PCB板之后，两侧的固定引脚可以分担拨动力带来的结构应力，避免长期拨动后引脚脱焊、本体松动的问题。开关本体采用塑壳基座加金属接触弹片的内部结构，拨柄表面做了防滑齿纹设计，手动拨动时摩擦力足够，不会出现打滑的情况，拨柄的滑动行程控制在合理范围，操作时的段落感清晰，用户可以明确感知到开关的切换状态，不会出现停在中间档位导致回路悬空的问题。做结构设计选型时，需要注意这款开关的安装边界尺寸，本体的长宽高要匹配设备外壳预留的安装开孔位置，拨柄的伸出长度要适配外壳面板的厚度，避免拨柄突出过长容易被误碰，或是突出过短导致操作费力。建模时还原了开关本体的塑壳倒角、引脚的折弯角度、拨柄的防滑齿细节，虽然是粗略的结构模型，但核心的安装尺寸、外形轮廓都做了准确还原，足够用于PCB布局干涉检查、设备外壳的开孔匹配验证，在做整机结构装配时，可以直接导入装配体确认安装空间是否充足，不需要额外测量实物的外形尺寸，能减少前期选型验证的工作量。这类开关的接触弹片一般采用弹性铜材做表面镀层处理，保证长期使用后的接触可靠性，塑壳部分采用耐高温的工程塑料，满足波峰焊、回流焊的温度要求，不会在焊接过程中出现壳体变形、内部结构错位的问题。在实际电路应用中，这类开关多用于小信号回路、低压小电流的电源切换场景，不能用于大电流负载的直接通断，选型时要匹配实际回路的电压电流参数，避免过载导致触点烧蚀，影响开关的使用寿命。
