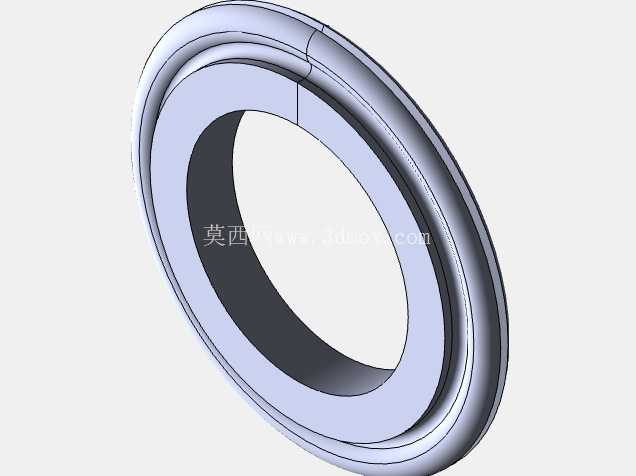

带唇形结构的环形密封垫片三维数模

在液压管路连接、气动元件装配、压铸模具冷却回路对接这类需要阻断介质泄漏的工程场景里，密封垫片是决定整套系统运行可靠性的核心小零件，很多现场出现的渗油、漏气、冷却介质串流问题，追根溯源往往是垫片选型不对、密封结构设计没匹配安装面的工况要求。这次做的这款带唇形结构的环形密封垫片，和普通平垫片的密封逻辑完全不同，平垫片靠的是安装时的轴向压紧力让垫片本体产生塑性变形，填满两个对接法兰面的微观凹凸，一旦压紧力不足、或者设备运行中出现振动导致螺栓预紧力衰减，密封面就会出现缝隙引发泄漏；而唇形结构的设计，是在垫片本体上做出一圈带倾斜角度的唇边，安装时唇边会先被对接面压合产生弹性变形，当系统内部有压力介质作用时，压力会顺着唇边的倾斜面把唇边进一步压向密封配合面，系统压力越高，唇边的贴合力就越强，属于自紧式密封的结构逻辑，比普通平垫的压力适应范围宽很多。

做这个数模的时候，首先要明确安装边界的约束：这类垫片的安装空间都是嵌套在接头的密封槽里，所以外径尺寸必须比密封槽的内径小0.1到0.15毫米，预留安装时的对位公差，避免装配时唇边被槽的边缘切伤；内径要比对接管路的通径大0.2毫米左右，不能让垫片的内边缘凸到管路通流截面里，不然会造成介质流道的局部缩径，引发不必要的压力损失，甚至在长期介质冲刷下出现垫片内缘破损脱落，污染整个管路系统。唇边的角度设计是整个结构的核心，角度做的太陡，安装时需要的压紧力就会很大，容易把唇边压裂失去弹性；角度太平缓，自紧的效果就出不来，低压工况下容易出现渗漏，建模的时候反复调整了唇边的倾斜角度和厚度比例，让唇边在0.3毫米的压缩量下就能产生足够的初始密封比压，同时在0到16兆帕的介质压力区间内，唇边的变形量都处在材料的弹性变形范围内，不会因为长期受压出现永久塑性变形导致密封失效。

从实际使用场景来看，这款垫片不光能用在压铸模具的冷却、液压回路对接，在气动控制阀的连接端、小型液压泵站的管路接头、甚至汽车制动系统的管路对接位置都能适配。建模的时候特意把垫片的分层密封结构做了细化，主体的刚性环部分用来保证整个垫片的形位精度，安装时不会因为压紧力不均出现垫片偏移，唇边部分做了薄壁的弹性结构，和刚性环之间做了平滑的圆弧过渡，避免应力集中导致的唇边根部断裂。很多新手工程师在选密封垫片的时候，只会看通径和压力等级，忽略安装槽的深度、对接面的表面粗糙度要求，其实这款唇形垫片对安装面的粗糙度要求在Ra1.6到Ra3.2之间就足够，不需要像金属平垫那样要求对接面磨到Ra0.8，能降低配合零件的加工成本。另外垫片的厚度方向做了0.8毫米的定位台阶，安装时台阶会卡进密封槽的内止口，就算装配时螺栓对角压紧的顺序有偏差，垫片也不会出现径向窜动，能保证唇边整个圆周的压缩量均匀，不会出现某一侧压的过紧、另一侧压量不足的偏载问题。

在数模的细节处理上，把唇边的密封刃口做了0.05毫米的微小圆角，不是尖锐的直角，因为尖锐的刃口在安装时很容易被对接面的微小毛刺刮伤，哪怕只有一个微米级的小缺口，在高压介质的作用下都会慢慢扩展成泄漏通道，微小圆角的设计既不会影响密封刃口的贴合效果，还能提升唇边的抗损伤能力。同时整个模型的所有过渡位置都没有尖锐棱角，避免安装时划伤操作人员的手套或者手指，也不会在棱角位置出现应力集中，影响零件的使用寿命。从装配逻辑来说，这款垫片不需要额外涂抹密封胶，靠自身的唇形结构就能实现可靠密封，后期设备维护拆解的时候，也不会像涂了密封胶的平垫那样残留很多胶渣在密封面上，清理起来非常方便，能大幅缩短设备维护的装配时间，尤其适合那些需要定期拆解维护的管路连接位置。
