型材框架式激光切割工件定位夹持装置

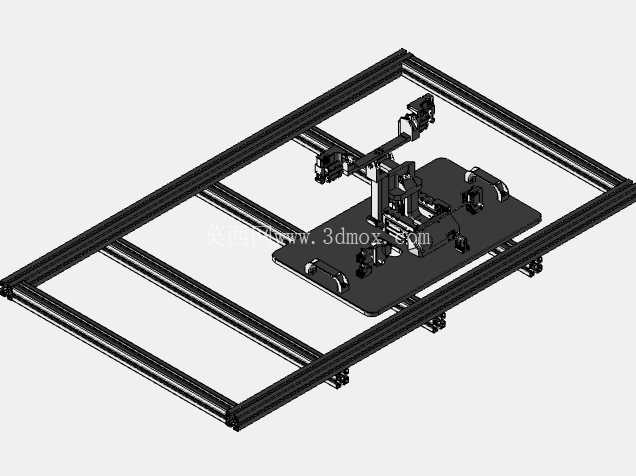

这套夹持装置主要面向平面激光切割加工场景设计，适配中小尺寸异形钣金件、型材件的切割工序定位需求，解决常规切割工位工件装夹偏移、重复定位精度差的问题。整套装置以工业铝型材搭建外框架作为承载基体，框架采用标准4040系列铝型材拼接，型材槽口内置T型螺母实现各部件的无焊接装配，框架整体长宽尺寸适配常规小幅面激光切割设备的工作台面安装边界，底部预留的安装孔位可直接与切割设备工作台的T型槽配合固定，无需额外改造原有设备台面结构。

框架上跨设两组可沿X向滑动的横向导轨副，导轨采用同系列铝型材配套的线性滑轨，滑动座上集成了可沿Y向调整位置的夹持模组，每个夹持模组包含快速压头、定位挡块与微调机构：快速压头采用肘节式结构，可实现工件的快速压紧与松脱，单组压头的压紧行程适配0-50mm厚度的工件装夹；定位挡块带有硬质合金耐磨镶条，长期与工件边缘接触不会产生磕碰变形，保证重复定位的一致性；微调机构采用细牙螺纹副调节，单圈调节量0.5mm，可针对不同外形轮廓的工件调整夹持点位，避开激光切割的走刀路径，防止切割过程中激光头与夹具发生碰撞干涉。

装置中部设置一块可更换的基准定位板，定位板表面加工有矩阵排布的螺纹孔位，可根据待加工工件的外形加装辅助定位销或者异形支撑块，针对薄壁易变形的钣金工件，还可在定位板上加装真空吸附孔位辅助固定，避免压紧力过大导致工件变形影响切割精度。整套夹持机构的所有滑动部位都设置了锁紧手柄，调整到对应装夹位置后可直接扳动手柄锁死滑动座，防止切割过程中受设备振动影响出现位置偏移。

从实际加工场景来看，这套夹具可覆盖多品种小批量的激光切割加工需求，无需针对每款工件制作专用装夹治具，调整时间相比传统专用夹具缩短60%以上。设计过程中充分考虑了激光切割的工况特性：所有处于激光加工区域内的部件都做了发黑处理，减少激光反射对设备传感器的干扰；夹持压头的高度低于激光切割头的最低安全行程，避免出现撞机风险；框架侧边预留的拖链安装槽可布设气路、线路，适配带气动压紧功能的升级模组扩展。

安装边界上，整套装置的总高度控制在180mm以内，不会超出常规激光切割设备的Z轴安全行程范围，底部框架的跨距可根据不同设备的台面尺寸做模块化拼接扩展，无需重新加工整体机架。夹持点位的调整范围覆盖框架内的整个加工区域，可满足不同长宽尺寸工件的装夹需求，对于长度超出框架的长型材工件，还可拆除单侧的定位挡块，实现超长工件的贯穿式装夹切割。

结构设计上没有采用复杂的传动部件，所有零部件都采用标准工业配件组装，后期维护更换成本低，易损件只有压头端部的橡胶缓冲垫与导轨的防尘密封条，日常维护只需定期清理导轨槽内的切割废渣、加注润滑脂即可，不需要专业的设备维护人员操作。针对切割过程中产生的废渣飞溅问题，导轨滑动部位都加装了防尘折布，可阻挡金属废渣进入滑轨副内部，延长导轨的使用寿命。
