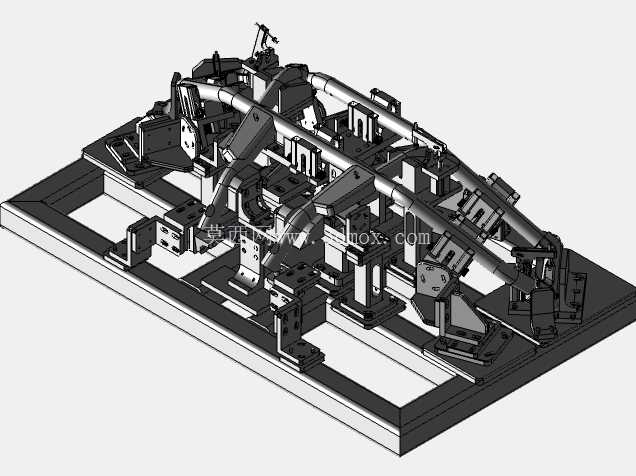

汽车框架焊接定位工装夹具结构

这套工装夹具主要应用于汽车白车身框架类构件的焊接生产环节，在汽车零部件焊装线上承担工件定位与夹紧的核心作用，适配多段管状框架、拼接式梁类构件的组焊工序，能有效规避焊接过程中工件受热变形导致的尺寸偏移问题，保障组焊后构件的形位公差符合整车装配要求。从实际产线应用来看，这类夹具通常布置在人工焊工位或者机器人焊接工作站的固定工位上，操作人员将待焊接的各段框架管材、连接支架依次摆放到夹具的定位点位上，通过各个位置的夹紧机构完成工件固定后，即可开展弧焊或者点焊作业，全程不需要额外的人工扶持对位，能大幅降低焊接作业的对位辅助时间，同时减少人工对位带来的尺寸误差。

从结构设计逻辑来看，整套夹具采用底板作为统一安装基准，所有定位单元、夹紧单元都通过螺栓连接固定在带T型槽或者预制安装孔的底板上，这种模块化的安装设计，一方面方便根据不同规格的框架构件调整各个定位块、夹紧臂的安装位置，提升夹具的适配性，另一方面当局部夹紧元件出现磨损时，可以快速单独更换，不需要整体拆解夹具，降低产线维护的停机时间。各个定位支撑块的型面完全匹配待焊接框架的外轮廓曲面，接触位置做了避让焊道的缺口设计，避免焊接过程中焊渣飞溅粘结到定位型面上，影响后续工件的定位精度；夹紧臂采用杠杆式压合结构，压头位置镶嵌有非金属缓冲垫，防止刚性压合过程中在工件表面产生压痕，影响构件的表面质量。

在功能特性上，这套夹具针对框架类构件长跨度、易变形的特点，在框架的各个连接节点、管材悬空段都设置了对应的支撑定位点，从工件的X、Y、Z三个方向全自由度限制位移，同时在焊接热影响较大的位置额外增加了辅助支撑，抵消焊接过程中热胀冷缩带来的构件变形。夹紧机构的操作端统一布置在夹具的外侧操作区域，操作人员不需要探身到夹具内部即可完成所有夹紧点的锁止与松开操作，符合焊装工位的人机工程要求，减少作业过程中的动作浪费。夹具底板的边缘设置了统一的吊装孔与定位销孔，方便整套夹具在不同工位之间转运，也能快速在焊接转台上完成定位安装，适配多品种小批量的柔性生产需求。

从安装边界与尺寸适配来看，整套夹具的底板采用加厚钢板焊接后加工而成，底面做了平面度精加工，安装时只需要将底板固定在焊接工位的水平工作台面上，通过底部的定位销与工作台的基准孔对齐即可完成安装校准，不需要复杂的现场调平工序。各个夹紧单元的开合行程经过核算，在完全打开状态下，工件吊装进出夹具的空间没有干涉，操作人员吊装工件时不需要刻意调整角度即可顺利放置到定位支撑上；压合状态下，夹紧臂与工件表面的压合位置避开了所有焊道位置，焊枪可以顺畅到达所有焊接点位，不会和夹具结构产生干涉。针对框架构件上附带的小型连接支架，夹具上也设置了对应的小型定位块，能同时完成支架与主框架的定位组焊，不需要后续单独补焊支架，减少工序流转环节。

在长期使用的可靠性设计上，所有转动铰接位置都加装了自润滑轴套，减少焊接现场频繁开合带来的铰接磨损，延长夹具的维护周期；定位型面的表面做了淬火处理，提升表面硬度，避免长期工件放置、摩擦导致的型面磨损，保障长期使用后的定位精度稳定。夹具的整体高度适配站立作业的操作高度，操作人员在工位上不需要弯腰或者抬手即可完成所有装夹操作，降低长期作业的疲劳强度。
