双工位称重充填生产设备结构设计

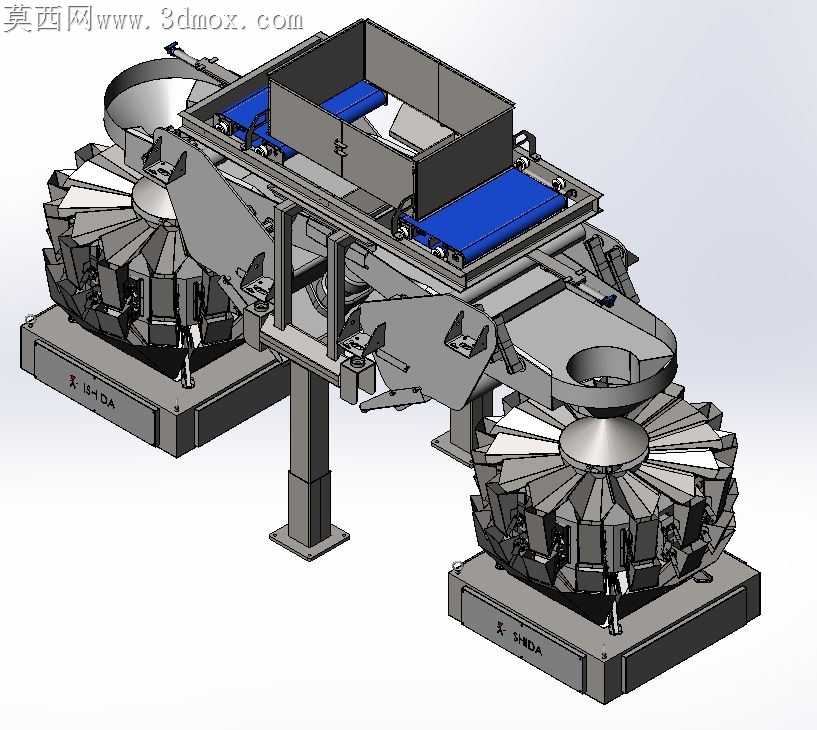

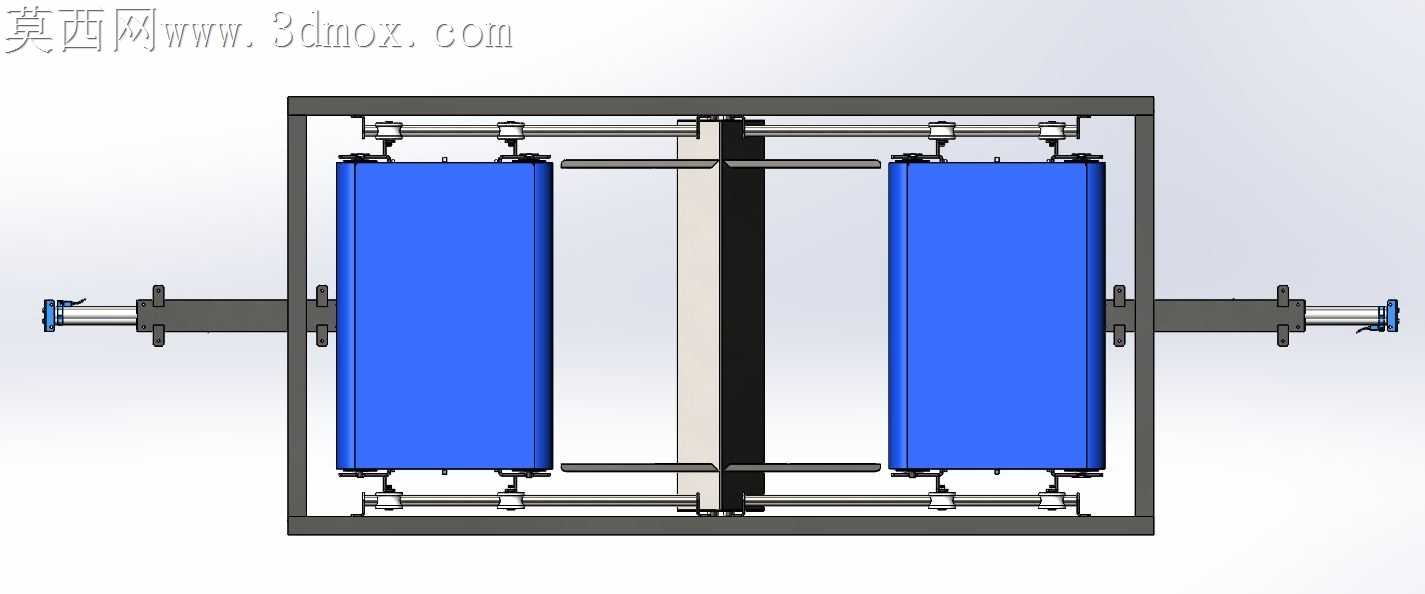

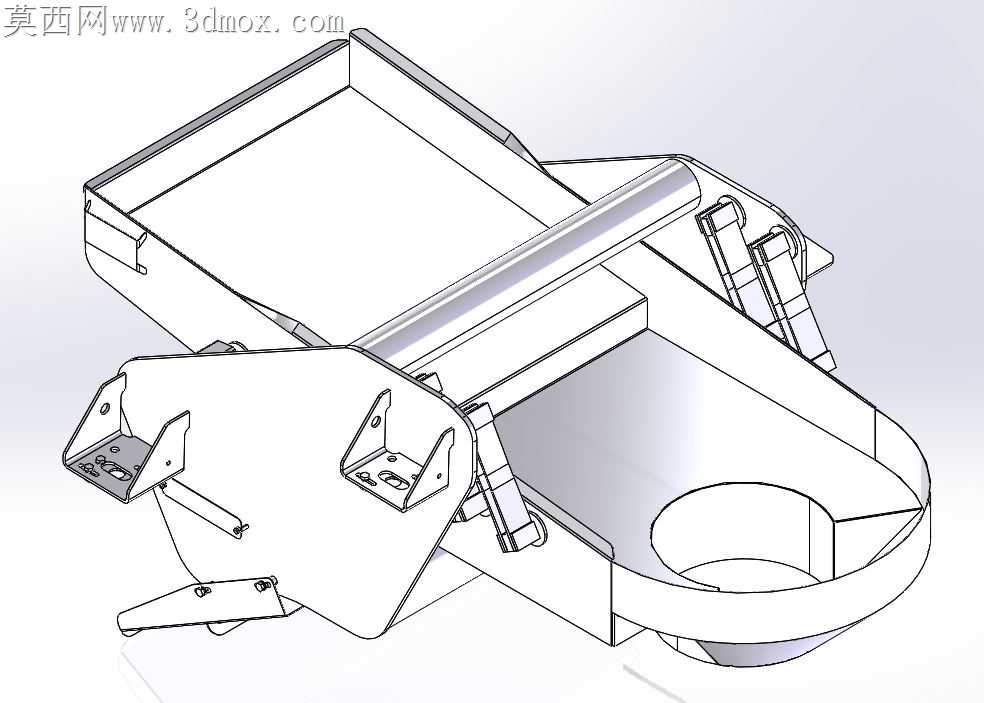

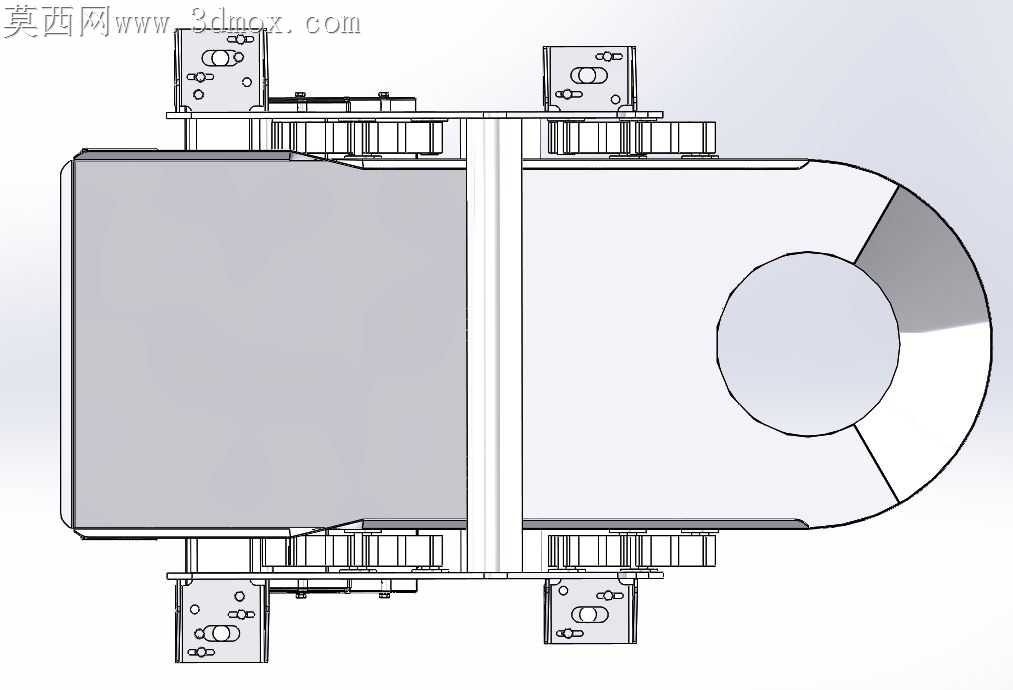

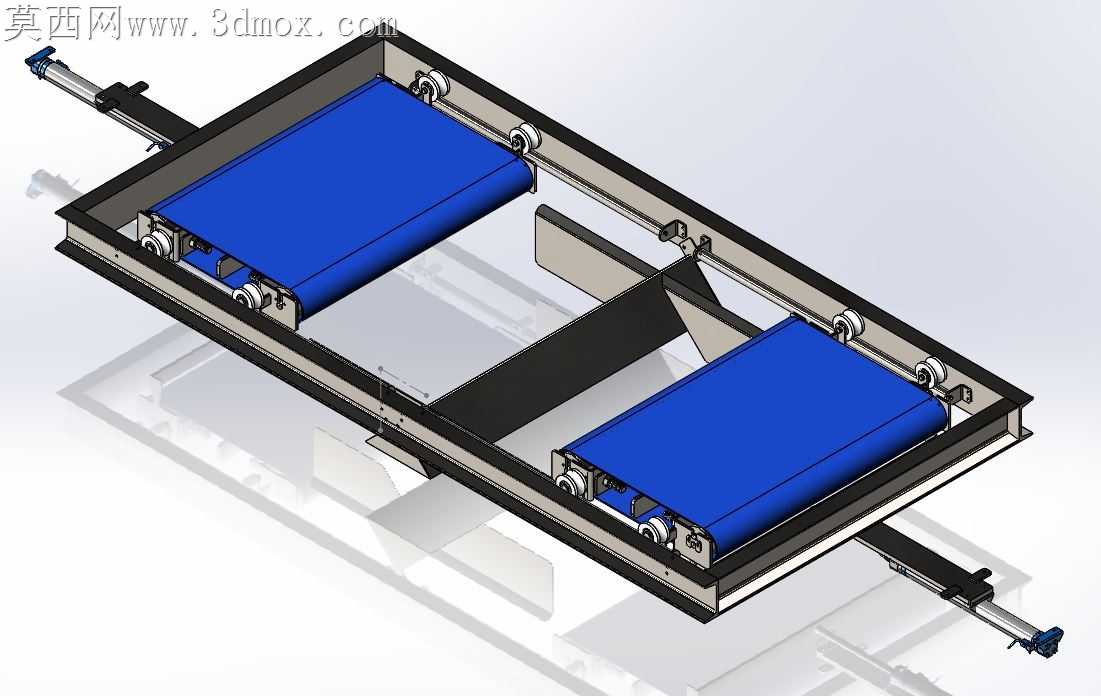

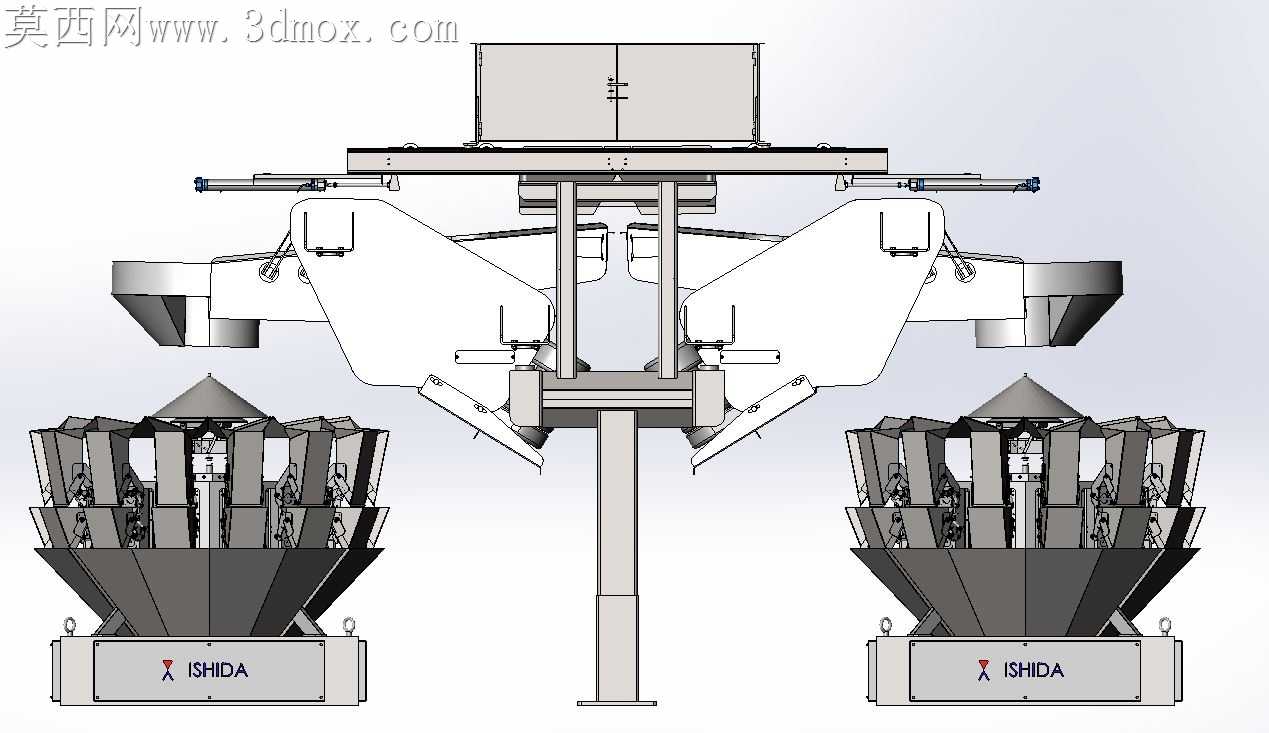

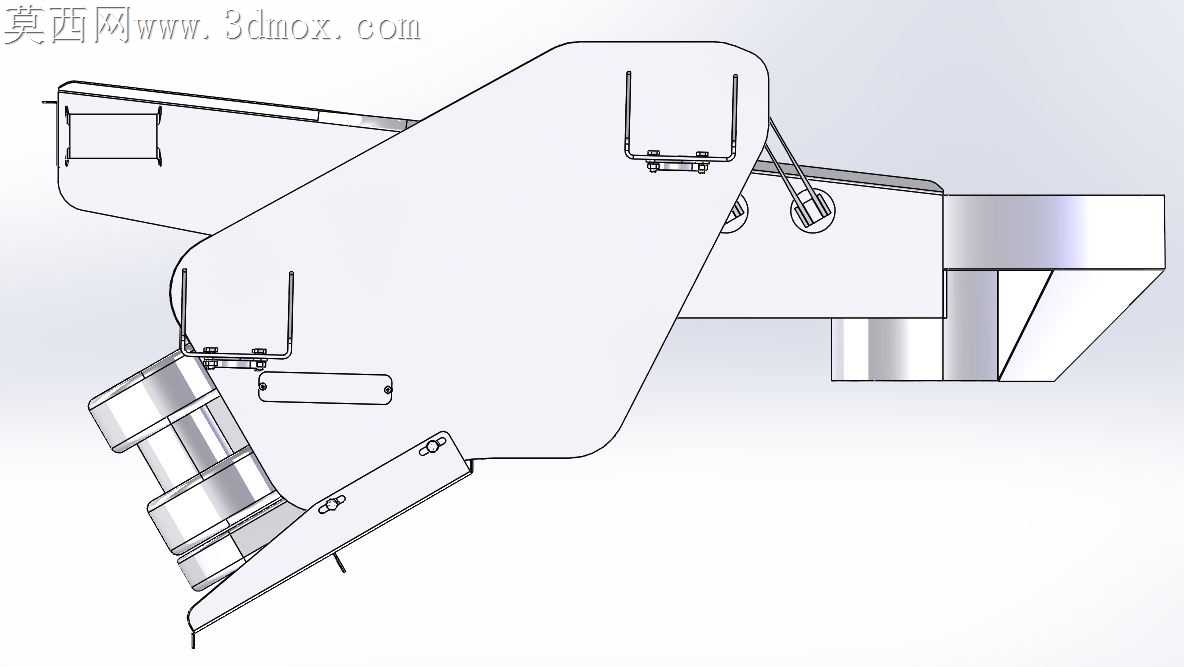

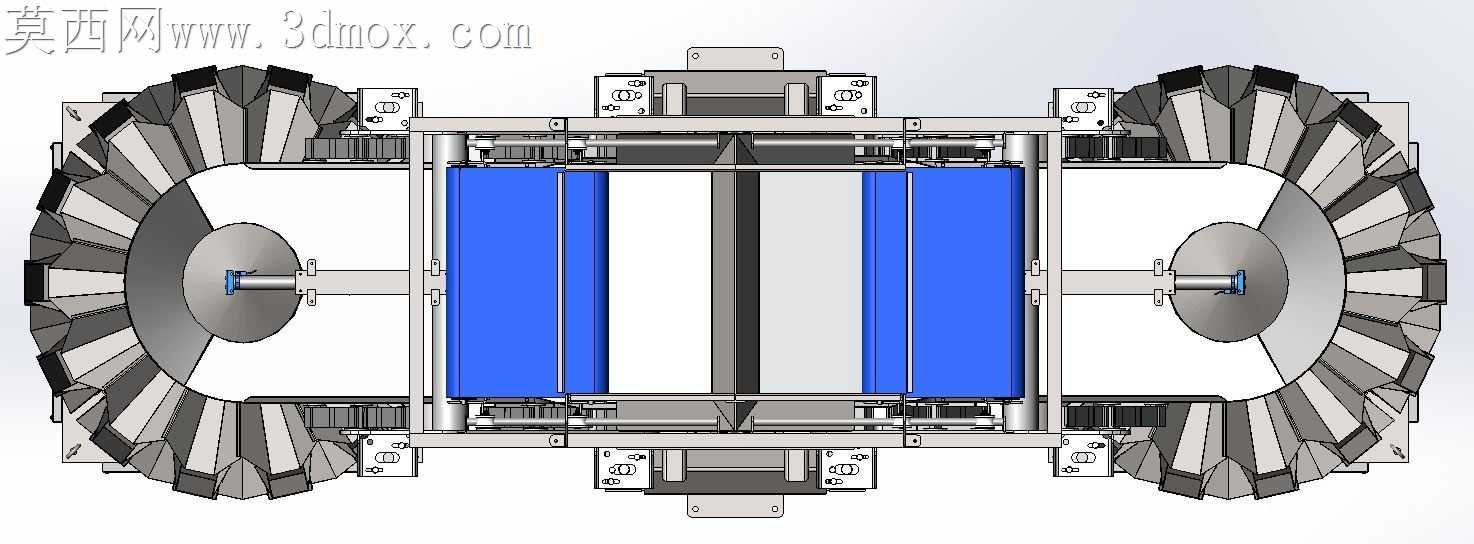

这套双充填系统主要面向休闲食品、农副产品、小颗粒五金件等需要定量分装的规模化生产场景，适配袋装、罐装等多种包装形式的前置称重充填工序，可直接对接后端包装、封口、码垛产线，解决单台称重设备产能不足、不同规格物料切换效率低的生产痛点，在膨化食品、坚果炒货、速冻食品、塑胶颗粒等分装领域有广泛的应用空间。设备实际用途是完成散状物料的高精度快速称重与定量下料充填，通过对称布置的双称重单元配合中间分料结构，可同时对接两条包装产线，也可针对两种不同物性的物料实现同批次分装，大幅缩减产线占地面积，降低单工位产能不足带来的设备重复投入成本。产品功能特性上，整套系统搭载两台多头组合称重主机，称重料斗采用模块化快拆结构，可根据物料颗粒大小、流动性差异更换不同规格的料斗组件，适配从0.5克小规格调料包到上千克大包装产品的称重需求；中间的分料换向机构采用气缸驱动的翻板结构，响应速度快，接料位置与称重单元下料口精准对位，避免物料撒漏与卡料问题；顶部设置暂存料仓，配备料位检测结构，可根据称重单元的实时物料需求自动补料，保证称重过程连续不中断。设计思路上，整套结构采用对称式布局，中间立柱作为主承载结构，将分料机构、顶部料仓的载荷均匀传递到安装基础，两侧称重单元采用独立支撑框架，运行时的振动不会相互传递，避免对称重精度产生干扰；所有与物料接触的部位均采用圆弧过渡设计，无卫生死角，方便生产结束后的清洁与维护，符合食品加工行业的卫生要求；驱动元件均采用标准化气动组件，备件通用性强，后期维护更换成本低。外形尺寸与安装边界方面，整套设备横向总宽度适配两条间距1.2米至1.8米的标准包装产线，纵向深度不超过1.5米，顶部料仓最高处距离安装地面约2.8米，安装时需预留两侧各0.8米的维护操作空间，地面需做水平硬化处理，保证称重单元的安装平面水平度误差不超过2毫米，避免对称重精度造成影响；设备底部设置可调脚杯，可根据现场地面情况微调设备高度与水平度，对接不同高度的包装机进料口。
