叶菜类弯折式网带喷淋清洗输送设备

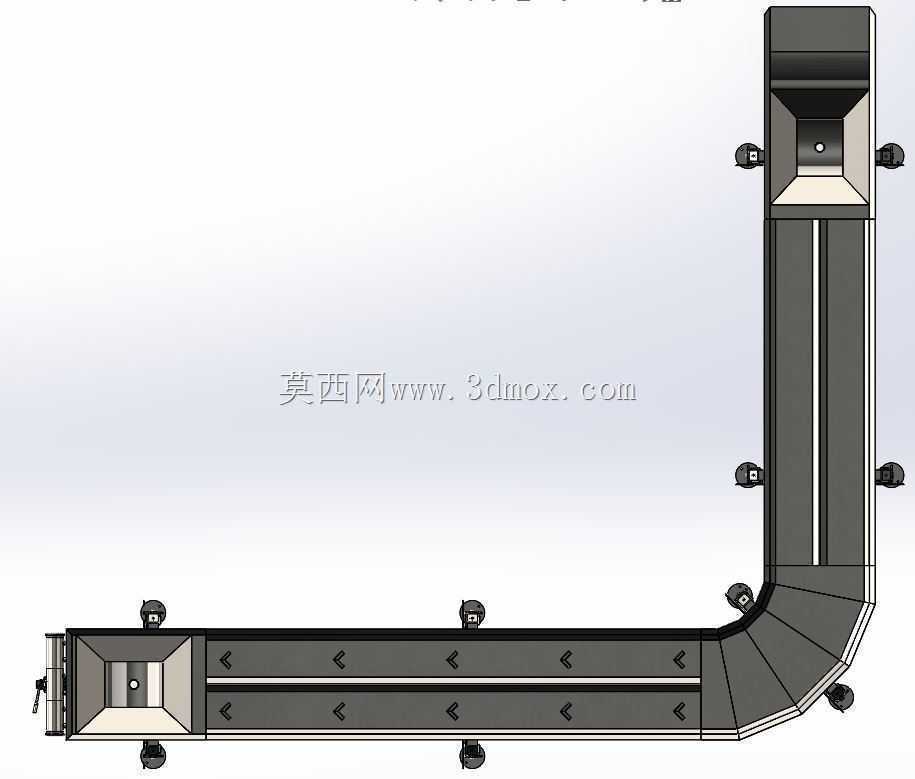

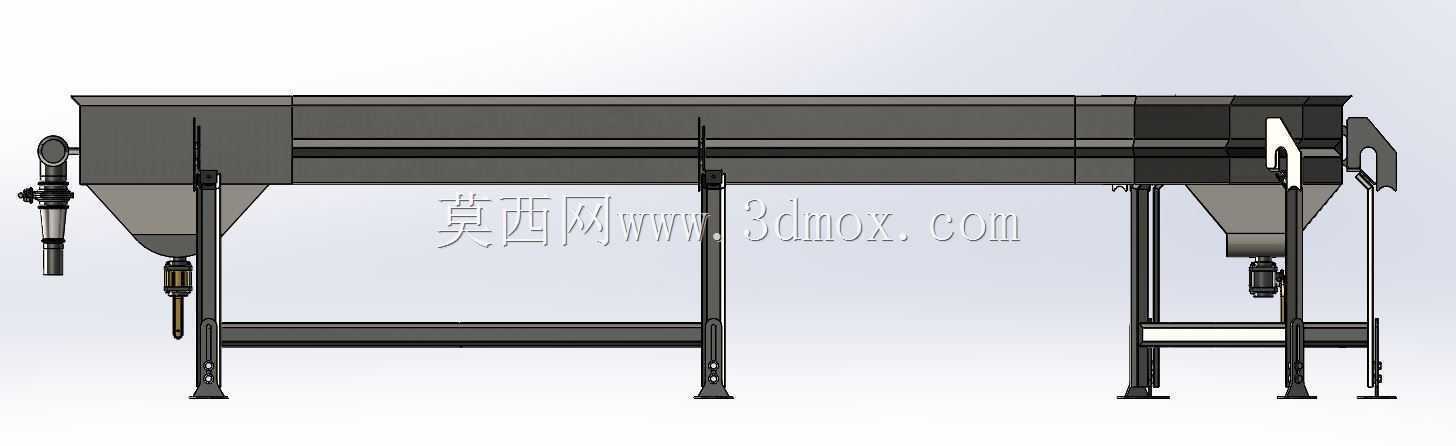

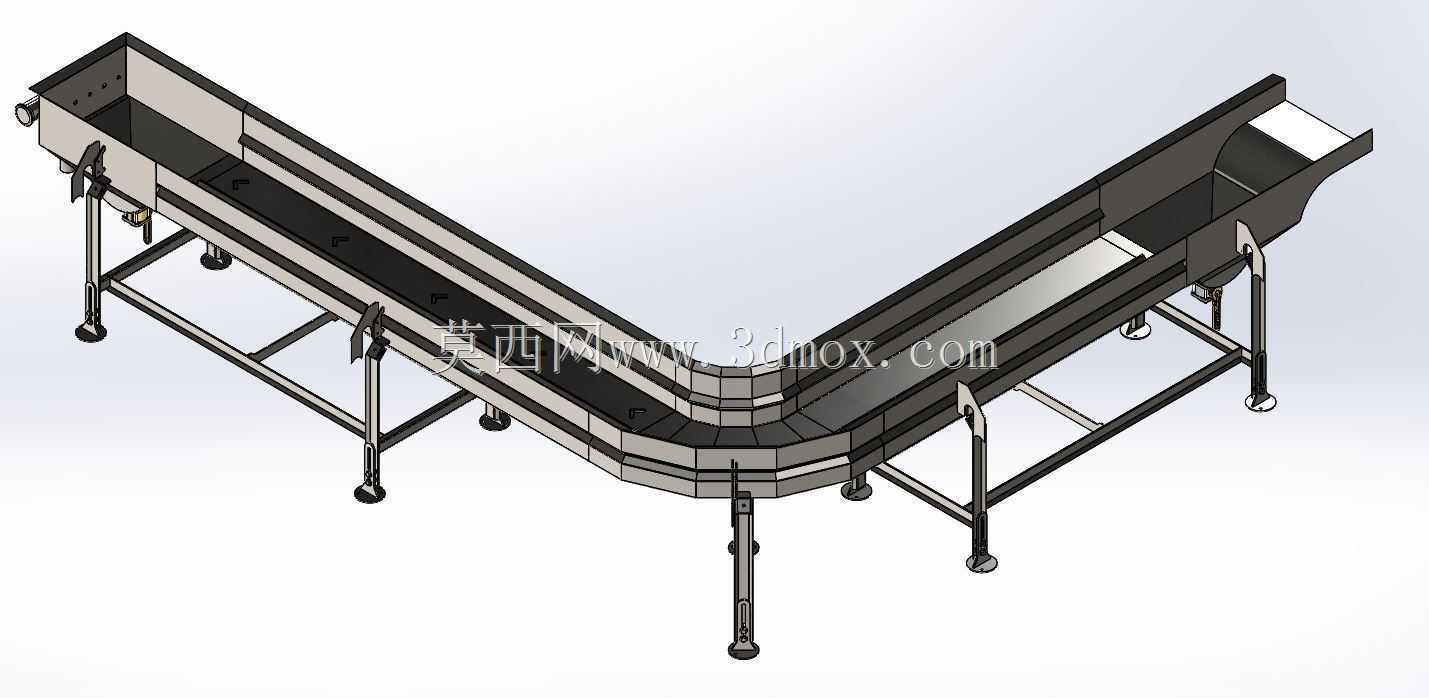

　　这款弯折构型的网带式清洗输送结构，主要面向净菜加工、鲜食预处理生产线的前端工序，适配菠菜、小莴苣这类带茎叶的鲜食农产品连续化清洗作业，可直接对接上游挑拣工位与下游切段、漂烫或包装工位，替代传统人工槽洗的低效作业模式，适配每小时1-2吨的鲜叶菜处理产能需求。设备整体采用L型弯折布局，两段直段输送段通过中间90°圆弧过渡段衔接，直段单段长度可根据车间布局调整，常规配置下单段长度在2.5-3米区间，圆弧段转弯半径控制在800mm，整体设备宽度控制在1100mm，支腿安装后整机高度可在850-1100mm区间调节，适配不同高度的上下游设备对接需求，安装时仅需预留对应长宽的平整硬化地面，无需额外预埋固定结构，支腿底部配置可调脚杯，可抵消地面50mm以内的高度差，保证槽体水平避免清洗液溢漏。

　　从功能设计上，设备的输送载体采用食品级聚丙烯网带，网孔孔径控制在8mm，既可以保证茎叶类物料不会从网孔掉落，又能让喷淋冲洗后的泥沙、杂质透过网孔落入下方接水槽，网带两侧加装高度150mm的不锈钢挡边，避免物料在输送尤其是转弯段被挤出输送面。槽体整体采用304不锈钢折弯焊接成型，槽体深度控制在250mm，转弯段的槽体做圆弧顺滑过渡，不存在卫生死角，便于日常生产结束后的冲洗清洁，槽体底部设置倾斜导污面，坡度为3°，可让沉积的泥沙顺着坡度流向端部的排污口，无需人工掏挖槽底积污。

　　喷淋系统布置在网带上方的直段区域，采用多组扇形喷嘴沿输送方向交错排布，喷嘴间距200mm，喷射角度覆盖整个网带宽度，清洗水经过滤后可循环使用，在转弯段位置不设置喷淋，避免水流冲击导致物料堆积卡滞，同时转弯段的网带内侧加装导向耐磨条，抵消网带转弯时的侧向张力，避免网带跑偏磨损。驱动单元布置在设备出料端的直段端部，采用减速电机直接驱动主动辊，主动辊表面包胶增加摩擦力，避免网带打滑，从动端配置张紧结构，可通过调节螺栓调整网带张紧度，补偿网带长期运行后的拉伸量。

　　设计过程中重点考虑了鲜叶菜的物料特性，这类物料质地脆嫩，容易在输送过程中出现折损、缠绕，因此网带的运行速度控制在0.1-0.5m/s区间可调，可根据不同物料的脏污程度调整输送速度与清洗时长，转弯段的网带运行轨迹做顺滑过渡，不存在急变角度，避免物料在转弯处受挤压破损。支腿采用304不锈钢方管焊接成型，横向支撑采用同规格方管做斜拉加固，保证设备满载运行时的结构稳定性，不会出现晃动震颤的情况，设备的所有外露紧固件均采用304不锈钢材质，避免长期接触水汽出现锈蚀污染物料。

　　在实际生产线布局中，这类弯折式清洗设备可以充分利用车间的转角空间，减少直线布局占用的厂房长度，尤其适合中小型净菜加工车间的紧凑布局需求，设备进料端可直接对接人工挑拣输送带，出料端可直接连接振动沥水设备，完成清洗后的物料表面沥水工序，整套衔接过程无需人工转料，可实现连续化流水作业。槽体的上沿设置翻边结构，可防止喷淋水溅出槽外，保持车间地面干燥，设备的两侧预留快拆式检修盖板，可快速打开查看网带运行状态、清理喷嘴堵塞，日常维护无需拆解整体结构，降低运维的时间成本。
