带挡边可调倾角皮带输送设备结构

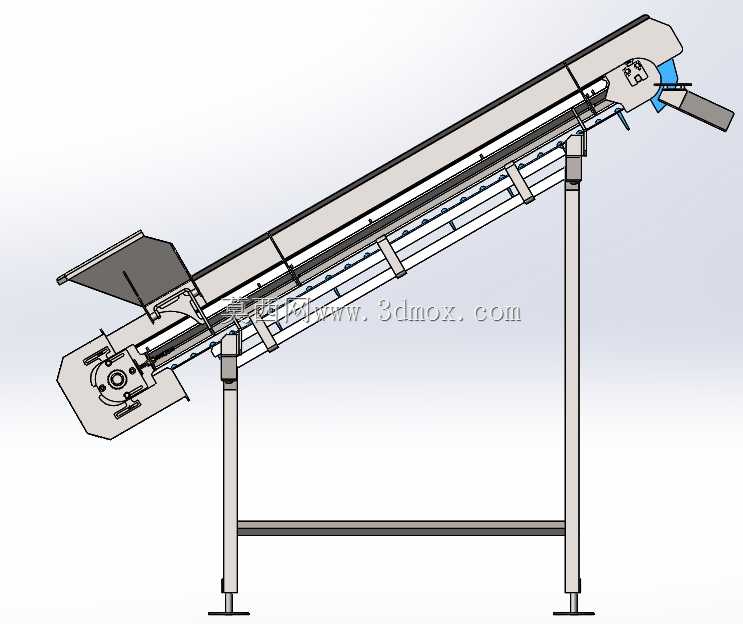

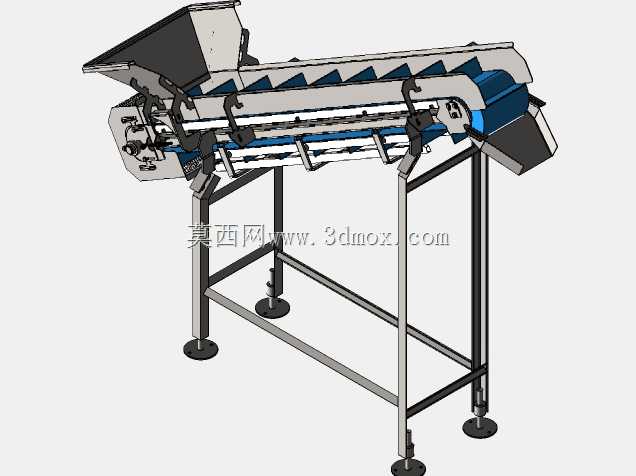

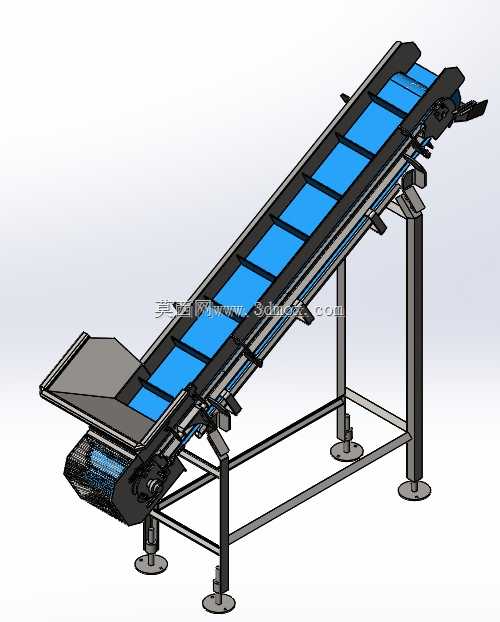

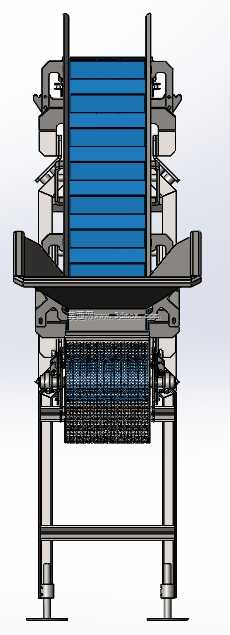

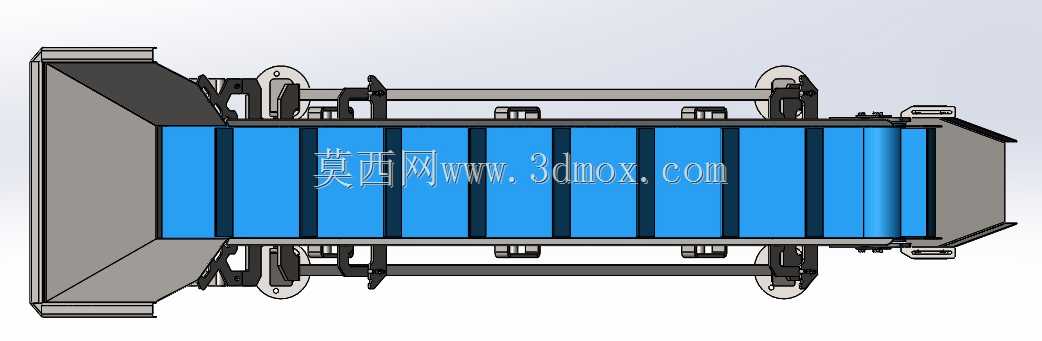

这款倾斜输送设备主要面向散料、小包装件的高低位转序场景，常见于食品加工线的原料投料、成品包装段的高差输送，也可适配轻工、五金加工线的工件跨工位转运，解决平面布局中不同作业平台间的物料连续传递需求，避免人工搬运带来的效率损耗与物料撒漏问题。设备采用蓝色带挡边的防滑皮带作为承载构件，挡边结构可避免倾斜输送过程中散料下滑、滚落，适配15-45度的倾角安装范围，进料端设置加宽接料导槽，可对接上游振动给料、人工投料或者前段平皮带输送的出料端，导槽的收拢结构能让物料平稳落至皮带工作面，减少落料冲击带来的皮带跑偏风险。设备的支撑框架采用方管焊接成型，底部配置可调脚杯，可在安装时微调整机水平度与实际安装倾角，适配现场地面不平整的安装工况，支腿的横向连接梁做了加强处理，避免设备运行过程中出现机架晃动。驱动端设置在设备高位出料侧，可增大皮带与驱动辊的包角，提升传动效率，低位端设置张紧调节结构，可在皮带长期运行出现松弛后快速调整张紧度，无需拆解主体结构。设计阶段采用参数化建模逻辑，可通过调整核心参数快速变更设备的输送宽度、提升高度、整机长度，适配不同现场的安装边界：常规款输送宽度覆盖300-800mm区间，水平投影长度可根据现场高差需求在1.5-6m区间调整，设备两侧预留的安装位可根据需求加装侧挡板、防尘罩、急停拉线等附属构件，出料端可直接对接包装机、料仓或者下一级平输送设备，接料端可适配振动盘、分选设备的出料口。机架的支腿安装孔位做了长圆孔设计，现场安装时可小范围调整固定位置，降低对现场预埋安装点位的精度要求，皮带下方设置的托辊组间隔均匀，可承载较重物料时避免皮带下凹变形，回程段设置的托辊可避免皮带回程过程中出现下垂剐蹭机架的问题。设备整体结构无卫生死角，接触面可采用食品级材质适配食品加工场景的卫生要求，日常维护仅需定期检查皮带张紧度、轴承润滑状态即可，运维难度较低，可适配连续三班制的生产作业需求。
