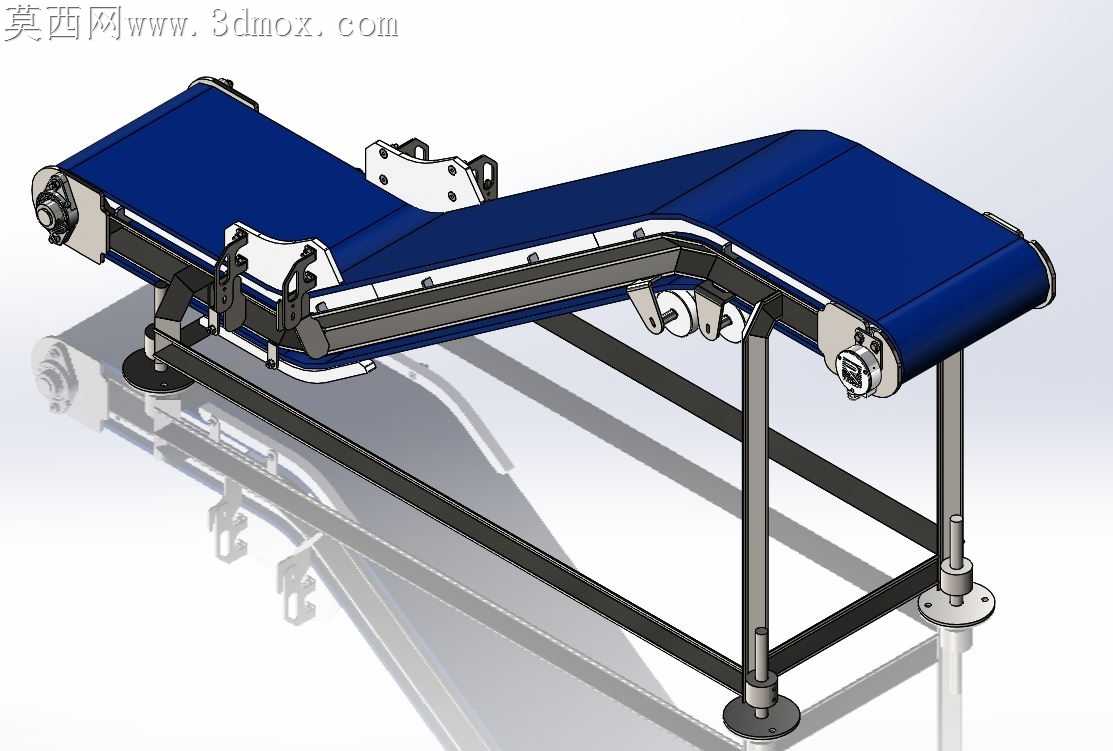

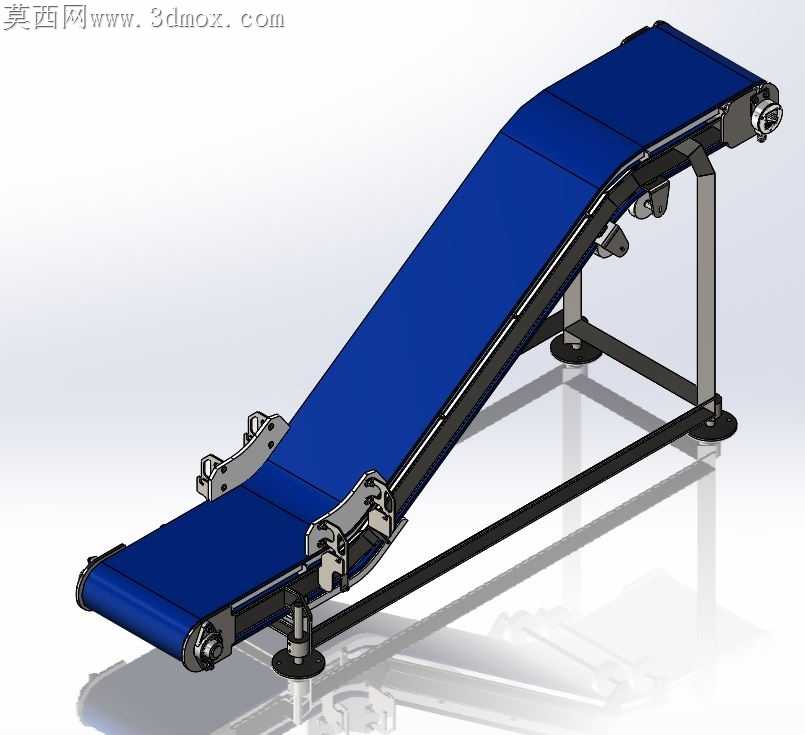

食品加工用Z型爬坡皮带输送设备

刚接这个食品线输送需求的时候，最先卡壳的是皮带弯折处的毛刺处理，之前做平皮带机没注意过转角压条的切削余量，第一次打样的压条边缘留了0.2mm的飞边，试运转的时候直接刮掉了蓝色皮带表层的PU涂层，掉的碎渣混在模拟物料里根本挑不出来，完全过不了食品接触件的洁净要求。后来把压条的切削参数调了，进给量从0.3mm/r降到0.12mm/r，最后加了一道手工倒圆角的工序，摸上去没有任何划手的棱角才敢装上去。

做结构的时候没敢用市面上常见的焊接一体式机架，食品车间每天要冲地消毒，焊接缝如果处理不好容易藏污纳垢，时间长了会生锈发霉，所以这套机架全用的304不锈钢方管拼装，连接位全用外露的不锈钢螺栓，脚杯选的是可调节高度的防滑支撑，考虑到车间地面可能有坡度，每个脚杯留了50mm的调节余量，装的时候不用垫垫片就能把整机调平，皮带不会因为机架倾斜跑偏。

皮带转角的位置一开始想省成本用普通的托板，试跑的时候发现物料在转角处容易卡滞，尤其是袋装的烘焙原料，袋边软，蹭到托板接缝就会堆在转角，后来改成了密排的小直径托辊，每个托辊之间的间隙控制在8mm以内，不管是小包装的零食还是散料都不会卡，托辊的轴端全做了密封处理，冲地的时候水不会进到轴承里，能减少后期维护的频次。

之前跨软件转档的时候出过问题，把机架模型从建模软件导到渲染软件的时候，螺栓的螺纹面全破面了，后来把每个连接位的标准件都做了简化处理，保留安装位的尺寸精度就行，不用把螺纹牙型全做出来，既减少了模型的面数，转档的时候也不会出现破面缺面的情况，后期出装配指导图的时候标注也更清晰，不会因为碎面太多看不清安装位置。

张紧机构做在两端的滚筒处，不用拆侧边的护板就能调节皮带松紧，食品线每天运转十几个小时，皮带用久了会拉长，这种外置的张紧结构操作工拿个扳手就能调，不用找机修人员拆整机，能减少停机时间。护板全做了快拆结构，清洗的时候不用拧下全部螺栓，松开快拆扣就能把护板拿下来冲，没有卫生死角。

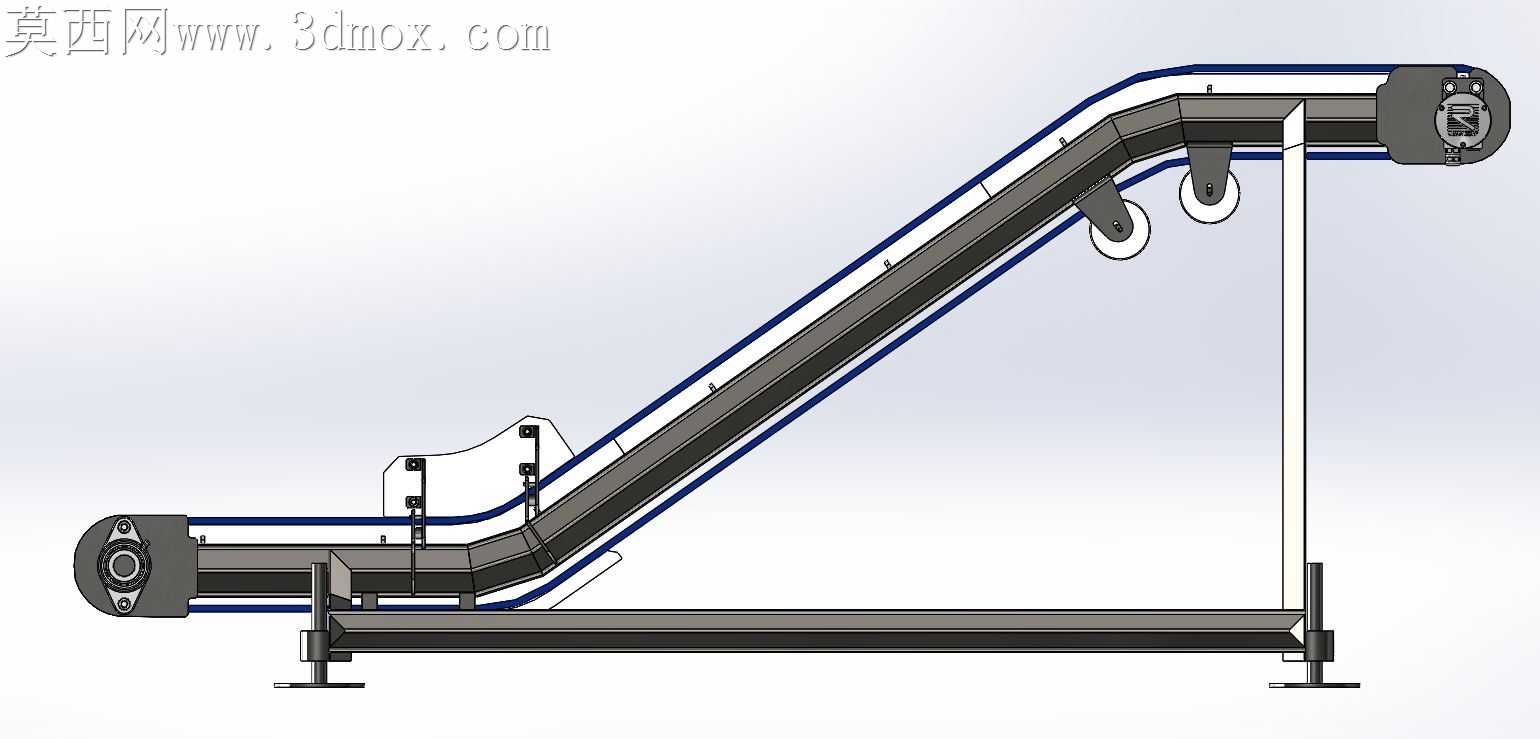

当初构思这个方案的时候，特意把进出料端的高度差做了适配，进料端刚好接前段的出料工作台，出料端直接对接包装机的进料口，不用额外加过渡溜板，减少物料掉落的风险。皮带选的是蓝色食品级PU带，符合食品接触材料的要求，表面做了哑光处理，不会反光晃眼，车间操作工长时间盯着也不会视觉疲劳。
