工业废料收集用液压翻斗卸料装置

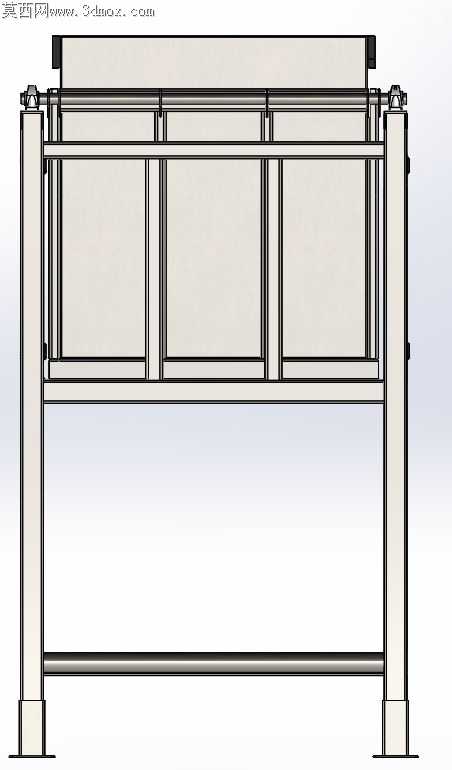

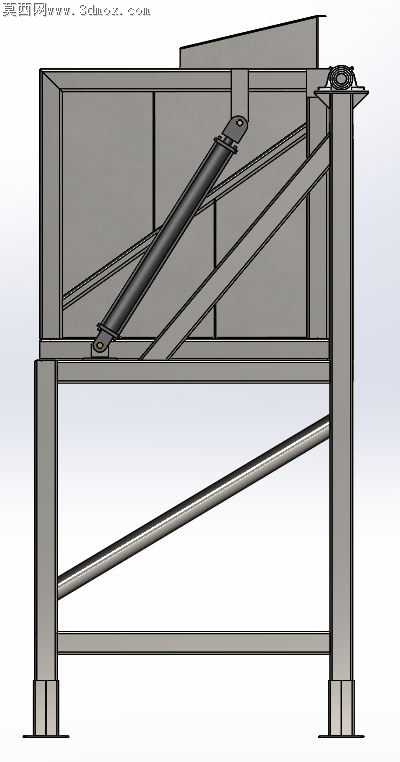

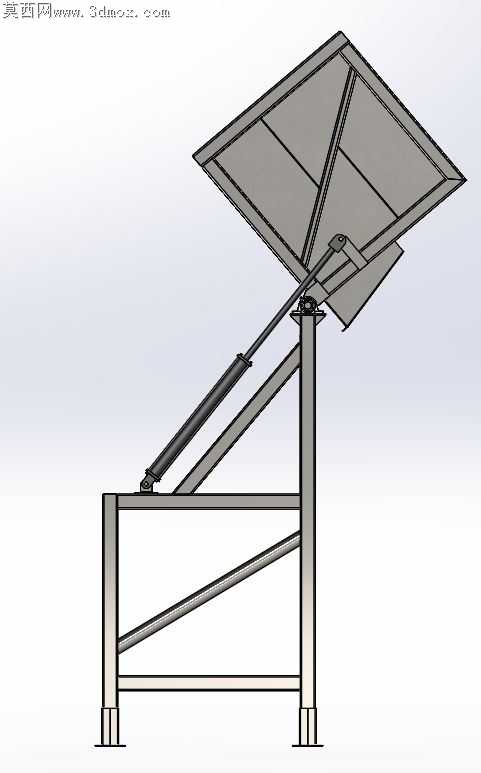

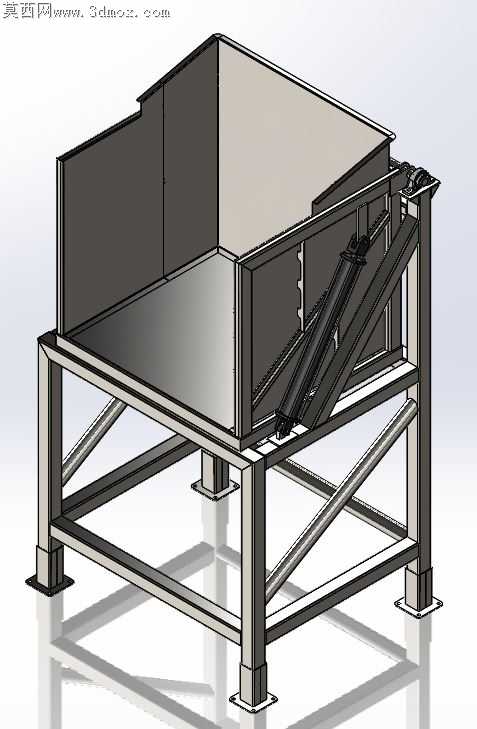

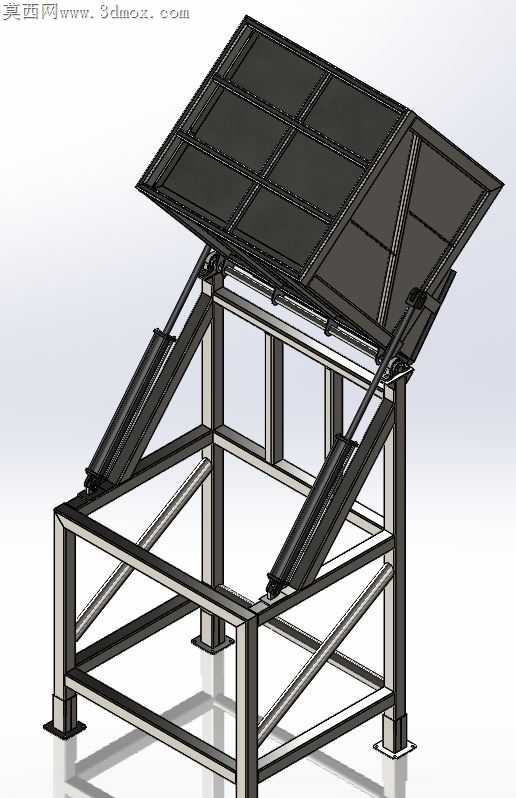

刚拿到车间反馈的时候，之前用的固定式废料箱每次清料都要叉车整个叉走，倒料时边角卡料、箱体磕碰变形的问题堆了半本整改单，连焊缝开裂的位置都补焊过三次。蹲在冲压工位边看了三天操作工清料的动作，才敲定这套带液压驱动的翻斗结构。料斗侧板特意做了12度的外倾斜角，不是随便拉的曲面，之前直角边的料斗每次倒冲压边角料，长条状的废钢片总卡在棱边，斜角顺着料流方向走，翻斗抬到45度的时候废料就能靠自重滑干净，不用操作工拿铁钎捅。机架的方管选型改了两轮，一开始选的40*40方管焊完试装，压上满斗废料的时候支腿有肉眼可见的微晃，换成50*50的加厚方管后，斜撑的位置没按常规对角焊，特意往液压缸安装座的方向偏了8公分，把翻转时的受力直接导到支腿地脚，不会让横梁单独受扭。液压缸的铰接点调了不下五次，一开始装的位置太靠料斗尾部，翻到30度的时候推力臂太短，液压站要憋到额定压力才能动，把铰接座往料斗中部挪了12公分，启动时的推力需求直接降了三成，还不会出现翻到末端料斗猛砸下来的惯性冲击。料斗底部的加强筋没铺满，只在落料冲击最集中的进料口下方焊了三道竖筋，满铺的话自重加了快四十公斤，液压杆长期带载容易内泄，现在的布局既能扛住废料砸下来的冲击，又能把整体重量控在合理范围。支腿地脚做了带腰型孔的安装板，之前打膨胀螺丝的时候地面不平，孔位差两毫米就装不上，腰型孔留了15毫米的调节余量，现场安装不用重新扩孔。做转档校验的时候，一开始铰接处的配合公差留大了，翻转的时候有旷量异响，把轴套的配合间隙调到0.02毫米，既不会卡涩，又消了晃动的异响。试做样机的时候，第一次焊完机架发现液压缸安装座的同轴度差了1.5毫米，活塞杆伸出来的时候蹭密封件，重新铣了安装面才解决，后来在模型里特意加了安装位的同轴度校验基准，出加工图的时候不用反复核对尺寸。料斗的边缘做了外翻的卷边，之前的直边料斗被叉车撞过几次就卷边变形，卷边结构抗撞强度提了一倍，操作工靠在边上清点废料也不会被锋利的钢板边割手。
