网带式大蒜喷淋清洗加工设备结构

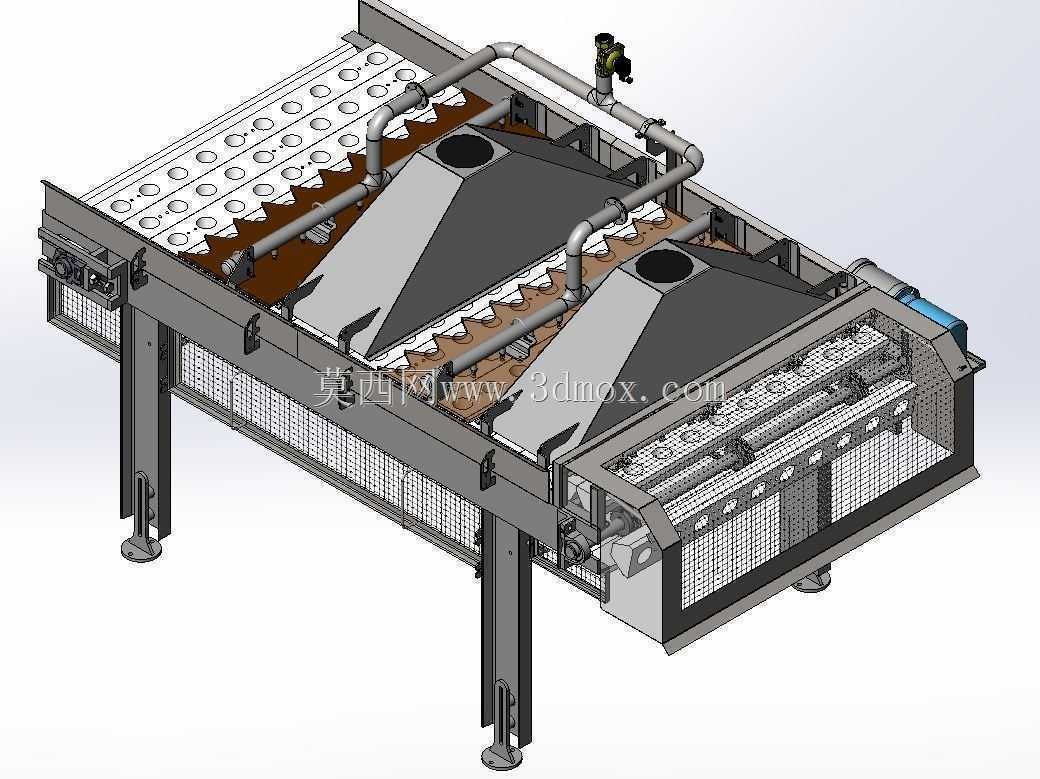

　　从净菜加工产线的实际落地需求来看，这类连续式大蒜清洗设备主要对接大蒜分瓣、脱皮工序前后的去杂作业，适配中小型农产品加工厂、大蒜集中产区的初加工站点，可直接嵌入现有连续式加工产线，无需对原有车间布局做大幅改动。设备整体采用网带连续输送结构，主体框架采用方通型材焊接成型，底部配置可调式支撑脚，可根据车间地面平整度调整设备水平度，支撑脚调节行程预留80mm，适配多数硬化车间地面的安装需求，设备整体宽度控制在1.8米区间，长度约3.2米，进料端高度与上游分瓣设备出料口匹配，出料端可直接对接下游风干或分选设备，无需额外增设过渡输送机构。

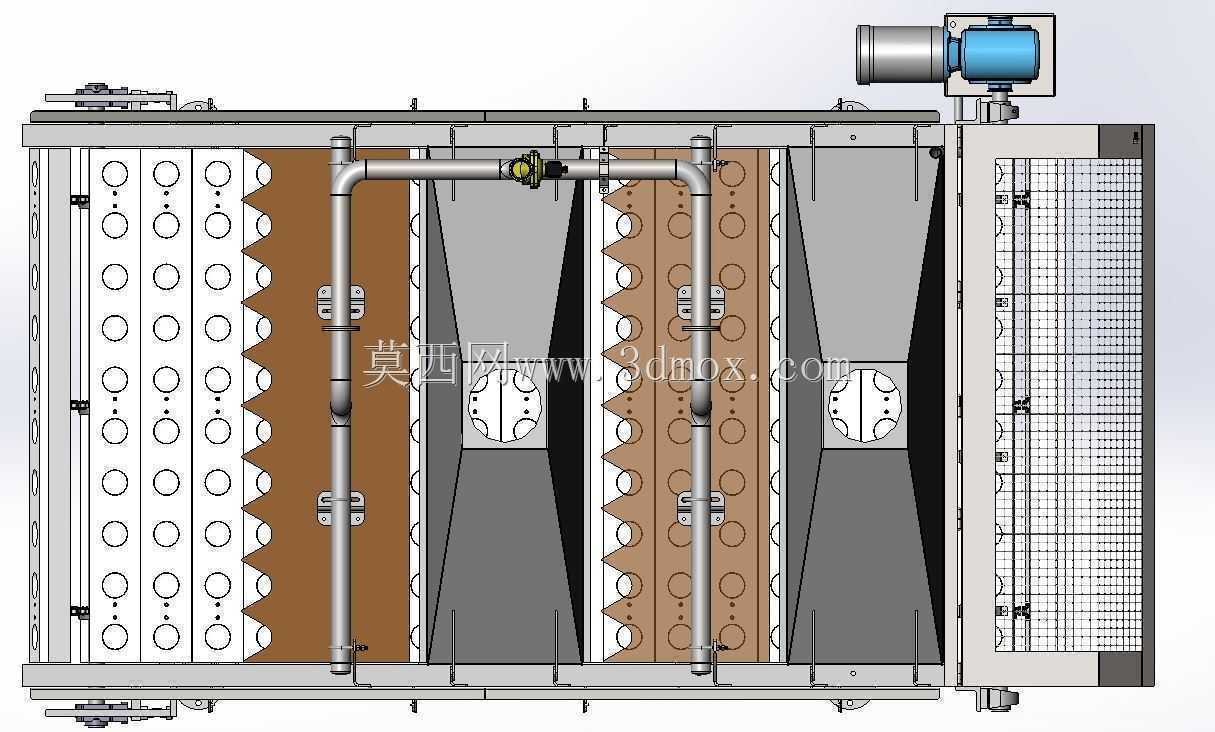

　　设备核心清洗段采用上下双层喷淋结构，上部设置两个锥形导流罩，罩体内部排布多组扇形喷淋头，喷淋管路采用快装卡箍连接，便于后期拆卸清理管路内的水垢与杂质，进水端配置Y型过滤器，可拦截进水带有的泥沙杂质，避免喷淋头堵塞影响清洗效果。下部网带下方设置集水槽，槽体做倾斜坡度设计，清洗后的污水可顺着坡度流向排污口，排污口配置可拆卸滤网，拦截清洗下来的蒜皮、泥沙等杂物，避免排污管路堵塞。网带采用食品级聚丙烯链板结构，链板间隙控制在5mm，既可以保证喷淋水顺利透过，又不会卡滞大蒜瓣，网带运行速度可通过侧边的减速电机调节，适配不同洁净度要求的大蒜原料清洗，针对带泥量较大的新蒜可降低网带速度延长清洗时间，针对预清理过的蒜料可提高速度提升加工效率。

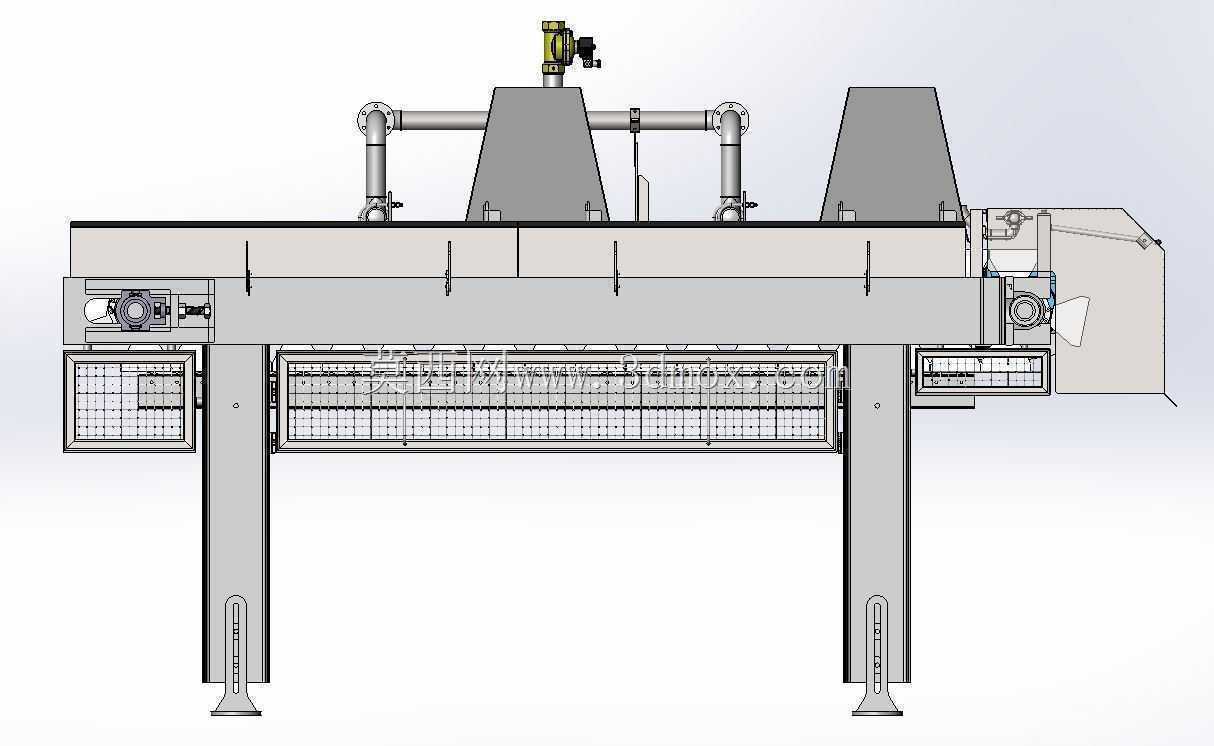

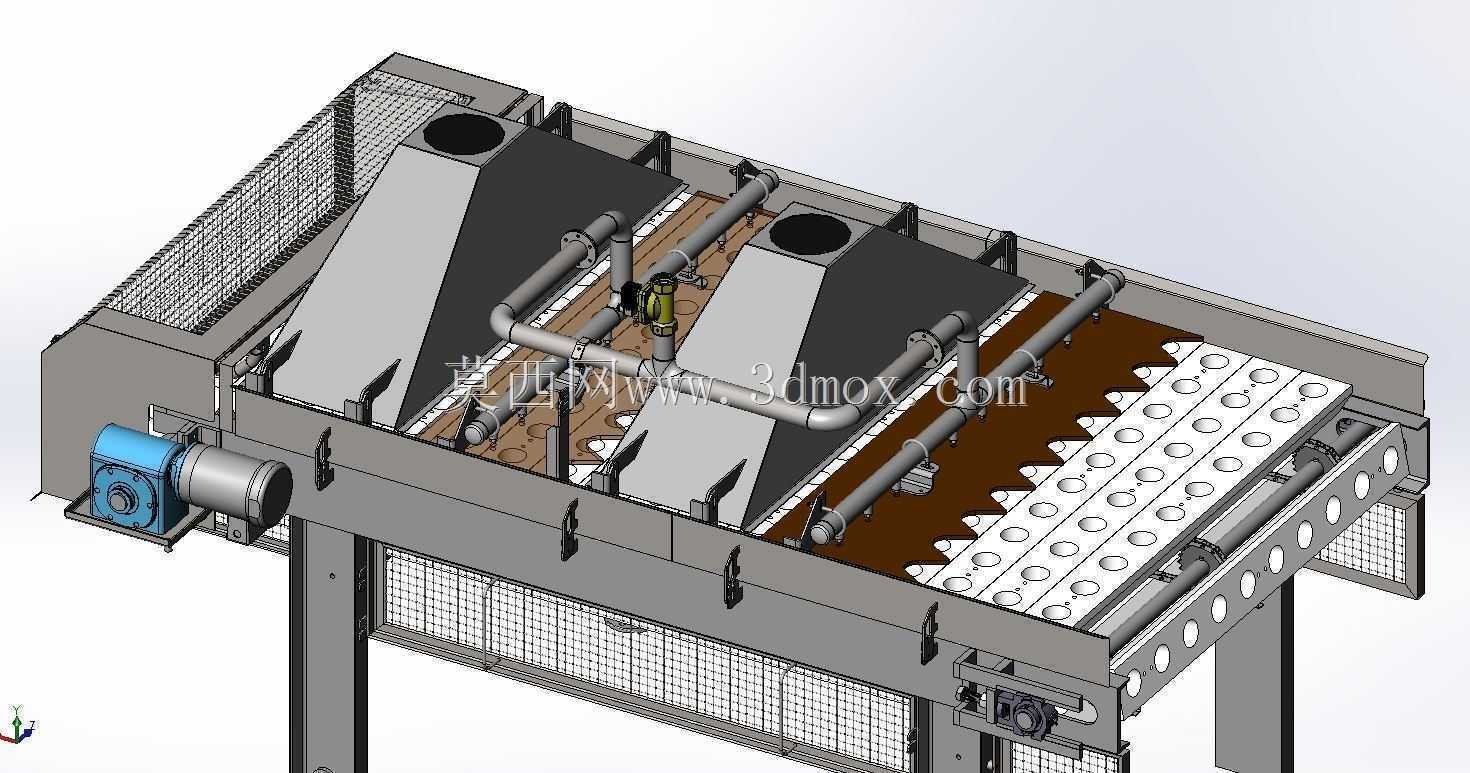

　　从结构设计逻辑来看，设备两侧采用可拆卸式防护网板，网板采用快拆式卡扣固定，日常维护时无需工具即可快速拆下，清理网带两侧卡滞的蒜料与杂物，设备侧边的传动机构全部设置在防护罩内部，避免作业过程中人员误触，也防止清洗水飞溅到传动部件上造成锈蚀。上部的两个锥形导流罩除了排布喷淋头的作用外，还可以阻挡喷淋水向外飞溅，罩体顶部设置排气口，可对接车间的排风管路，将清洗过程中产生的水汽排出，避免车间内湿度过高影响其他设备运行。设备进料端设置导流挡板，可将上游输送来的蒜料均匀铺散在网带表面，避免蒜料堆积造成局部清洗不彻底，出料端设置导料斜板，斜板表面做圆弧过渡，避免蒜料下落过程中出现磕碰损伤。

　　管路设计上，主进水管路设置在设备顶部侧边，配置手动调节阀与压力表，可根据清洗需求调整喷淋压力，压力调节范围控制在0.2-0.4MPa，既保证足够的冲击力冲刷掉大蒜表面的泥沙与残留蒜皮，又不会因为压力过高损伤大蒜表皮影响后续储存与加工。设备底部的支腿设置横向加强筋，提升整体框架的结构稳定性，避免网带高速运行时出现晃动，所有与蒜料、清洗水接触的部件都采用食品级304不锈钢或食品级非金属材质，符合食品加工设备的卫生要求，不会对蒜料造成二次污染。

　　在安装边界上，设备预留的检修空间需要满足侧边至少留出600mm的通道，便于日常维护时拆卸网带、清理过滤器，设备顶部需要留出至少500mm的空间，便于拆卸喷淋管路与导流罩，进水接口采用DN40标准法兰接口，排污口采用DN50标准接口，电气接线端设置在设备驱动侧的防水接线盒内，接线时需要做好防水密封处理，避免清洗水渗入造成电路故障。实际生产过程中，该设备可实现连续化作业，单小时处理量可根据网带速度调整在1-2吨区间，相比传统的人工清洗或滚筒式清洗设备，破损率更低，清洗均匀性更好，也不会出现滚筒设备常见的蒜料卡滞、过度摩擦造成表皮损伤的问题。
