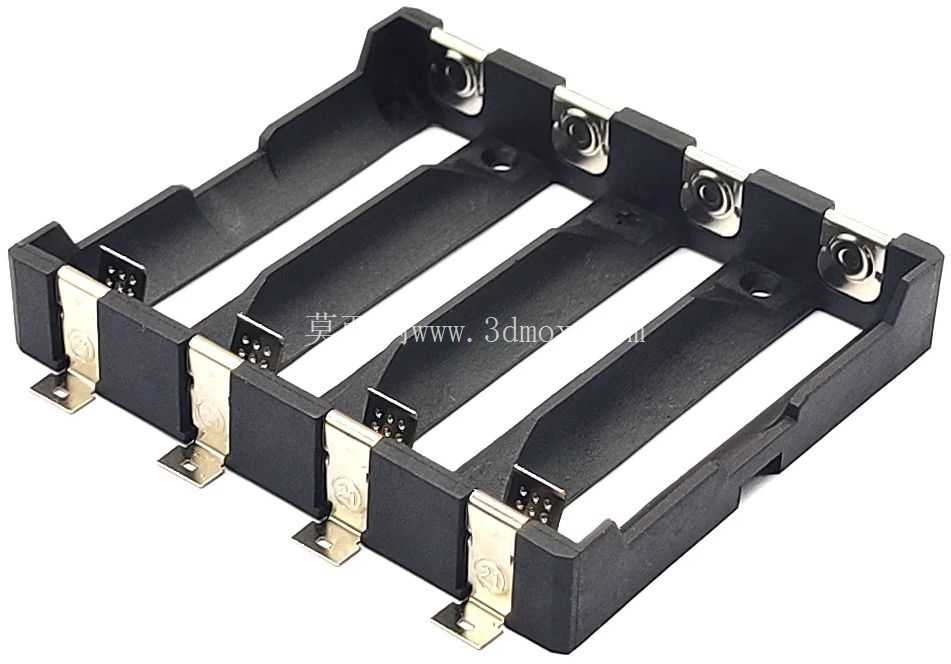

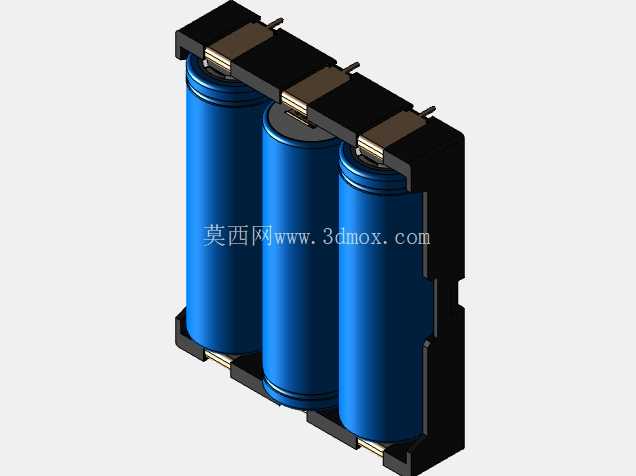

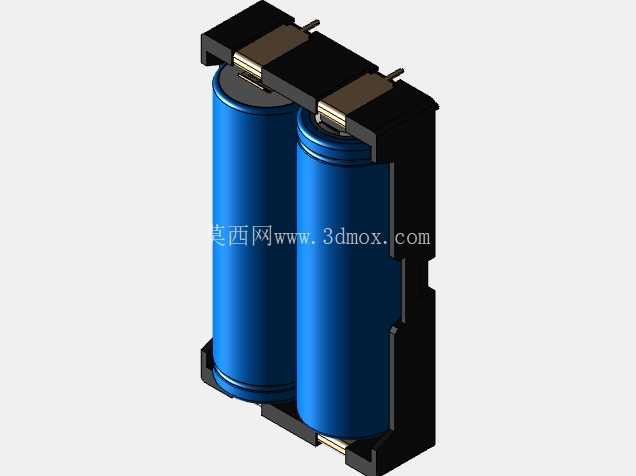

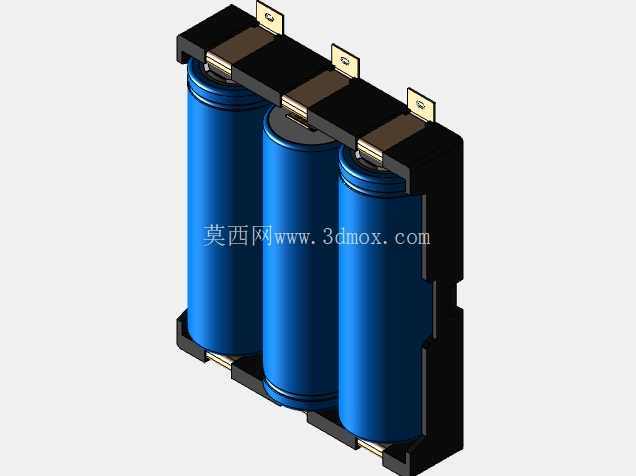

四节21700锂电池SMD贴片固定支架结构

　　在消费类便携电子、小型储能模组、手持工业检测设备的PCB板级电源设计环节，圆柱锂电池的固定与焊接可靠性一直是结构工程师需要重点考量的细节，尤其是采用SMT回流焊工艺的板载电源部分，传统的导线焊接、卡扣固定方式不仅生产效率低，还容易在震动、温度循环工况下出现焊点脱落、电池移位的问题，这款四槽位21700圆柱电池固定支架正是针对这类表贴工艺场景开发的结构件。从实际应用场景来看，这类支架主要适配厚度0.8-2.0mm的常规FR4 PCB板，可直接通过编带包装进入SMT产线，和其他表贴元器件一同完成回流焊接，不需要后续人工补焊导线或者额外加装固定压片，能够大幅提升板载电池组的组装效率，常见的应用场景包括便携测温仪、手持条码扫描器、小型户外储能模块、物联网边缘采集终端的备用电源单元，这类设备往往对内部空间利用率要求极高，同时需要承受日常使用中的跌落、震动冲击，对电池固定结构的强度和焊接可靠性有明确要求。

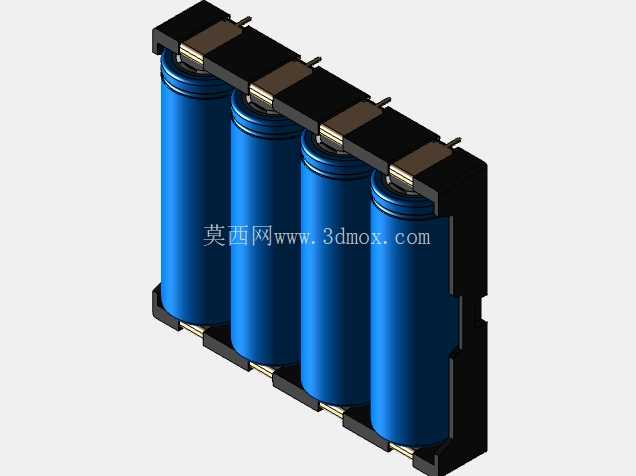

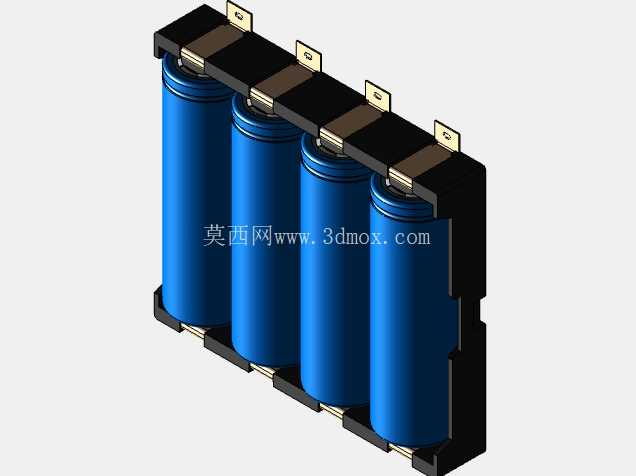

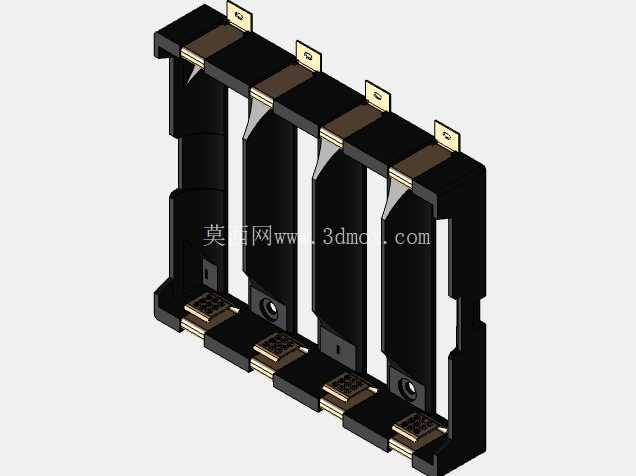

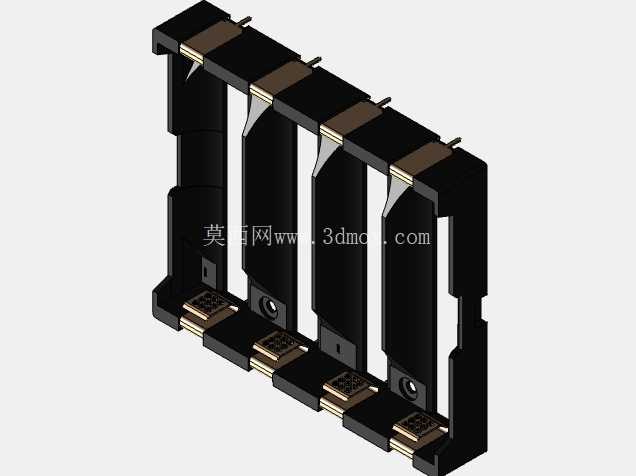

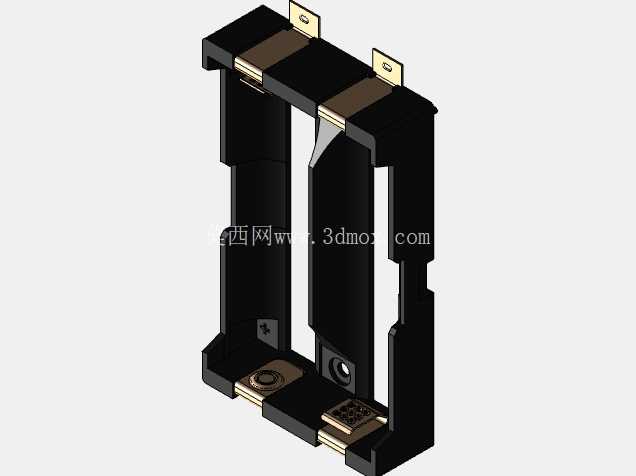

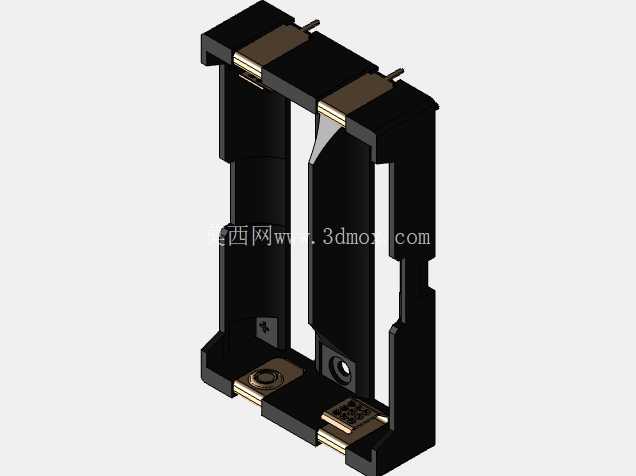

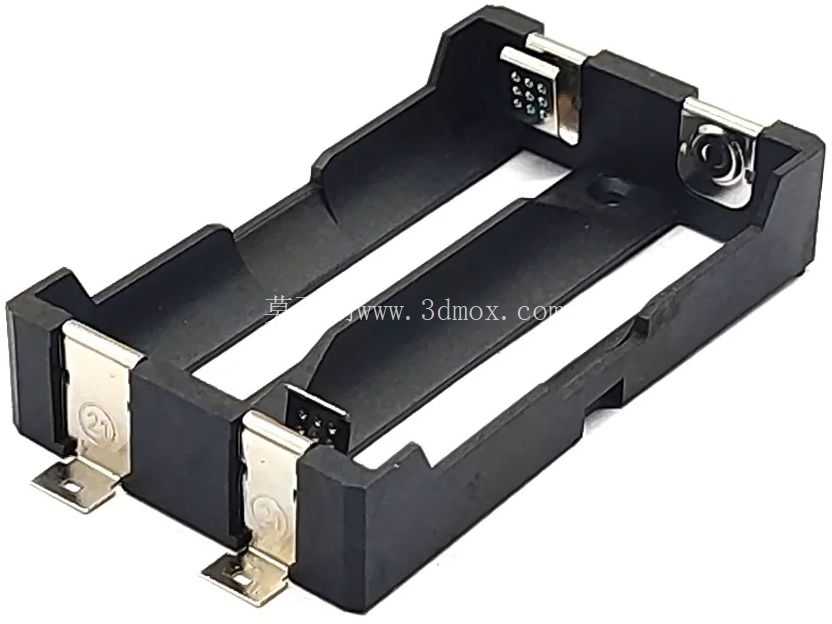

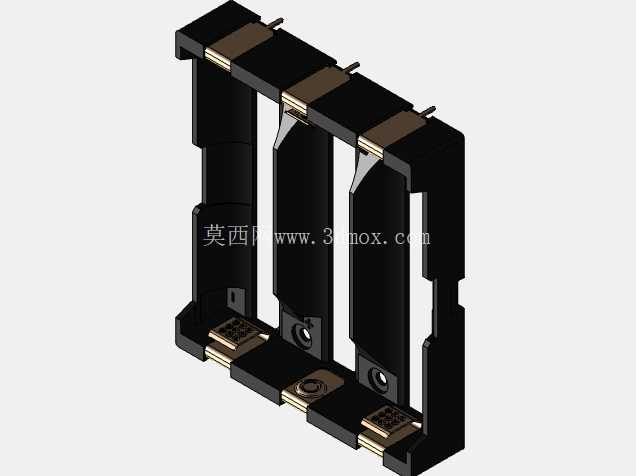

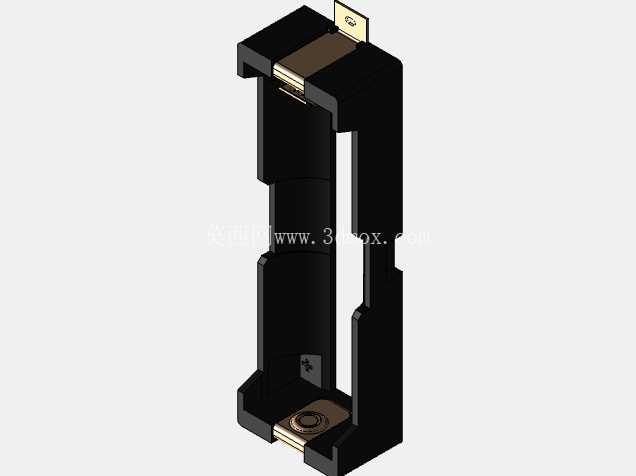

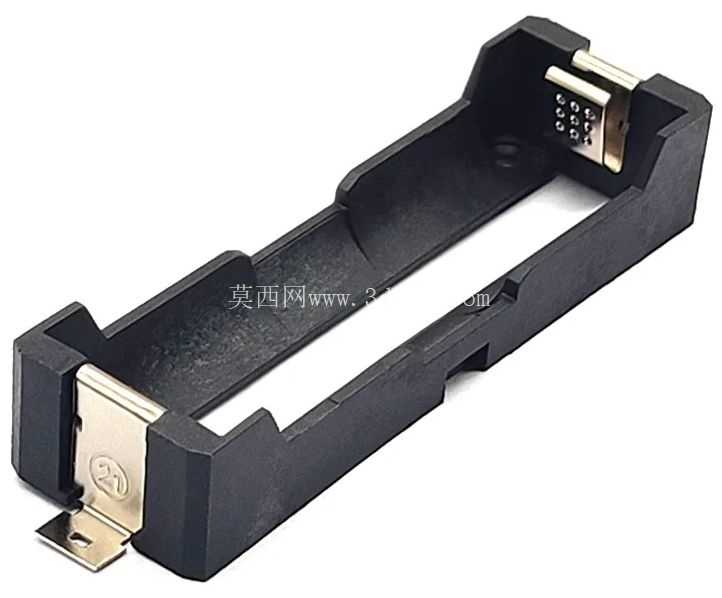

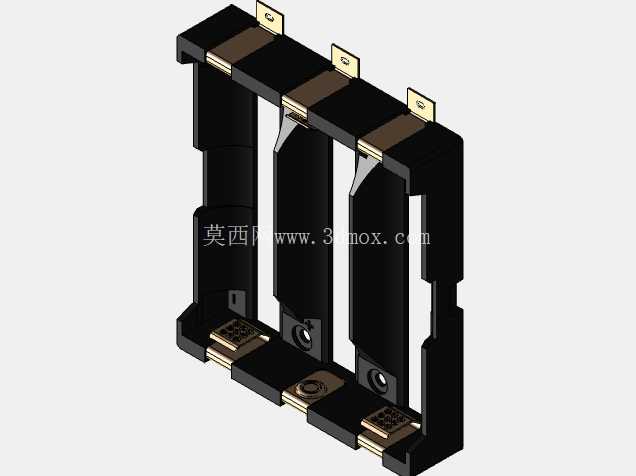

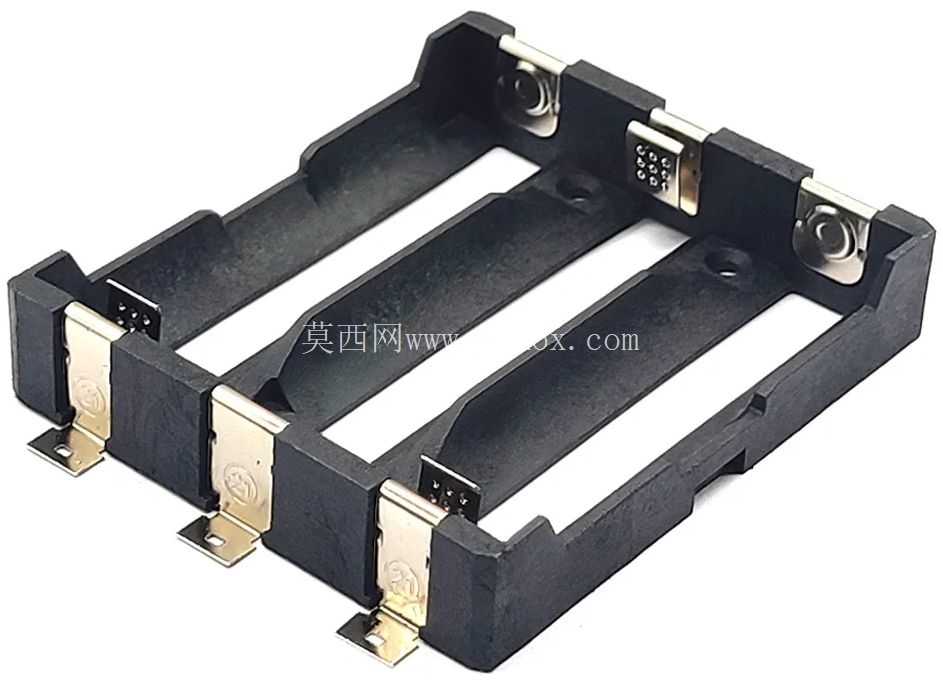

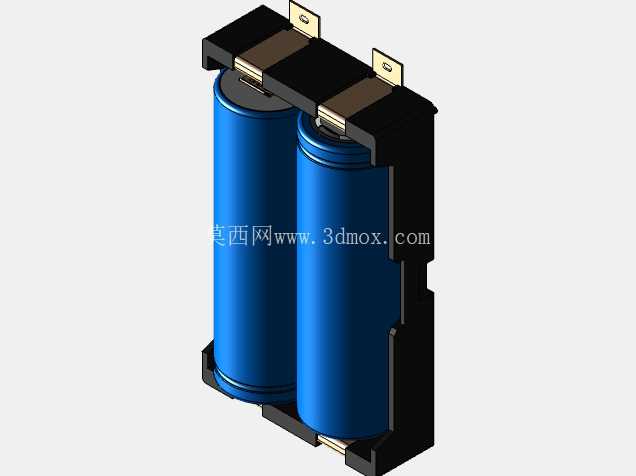

　　从功能特性上看，这款支架采用并排四槽的布局，单槽内径严格匹配21700锂电池的外径公差，槽体内壁设置有0.15mm高的周向限位筋，既可以保证电池装入时的顺畅度，不会出现过紧卡滞导致组装时压伤电池外皮的问题，又能限制电池在槽体内的径向晃动，避免运输或者使用过程中电池偏移导致极片错位。支架上下两端都集成了镀镍焊接弹片，上端弹片对应电池正极，下端对应电池负极，弹片的伸出端直接设计成标准SMD焊盘结构，焊盘表面做了镀锡处理，能够耐受260摄氏度的回流焊高温，不会出现镀层氧化、焊接虚焊的问题。弹片本身采用0.2mm厚的铍铜材质冲压成型，经过时效热处理后具备合适的弹性，电池装入后弹片和电池正负极的接触压力控制在1.2-1.5N之间，既可以保证接触电阻稳定在5毫欧以内，避免大电流放电时接触位置发热，又不会因为压力过大导致电池极耳压痕过深影响循环寿命。在设计思路上，这款支架的主体采用耐高温LCP工程塑料注塑成型，这种材料的热变形温度超过280摄氏度，和SMT回流焊的温度曲线完全匹配，不会在焊接过程中出现支架变形、槽位错位的问题。主体框架的侧壁做了0.8mm的均匀壁厚，相邻两个电池槽之间设置有1.2mm厚的隔热分隔筋，既可以提升支架整体的结构强度，避免多颗电池组装后支架出现翘曲，又能在单颗电池出现异常发热时起到一定的隔热阻隔作用，降低热蔓延的风险。支架底部设置有两个定位柱，直径1.5mm，高度1.0mm，对应PCB板上的定位孔，SMT贴片时可以通过定位柱快速和PCB对齐，减少贴片时的位置偏移，保证焊盘和PCB焊盘的重合度控制在0.1mm以内，满足SMT产线的贴片精度要求。

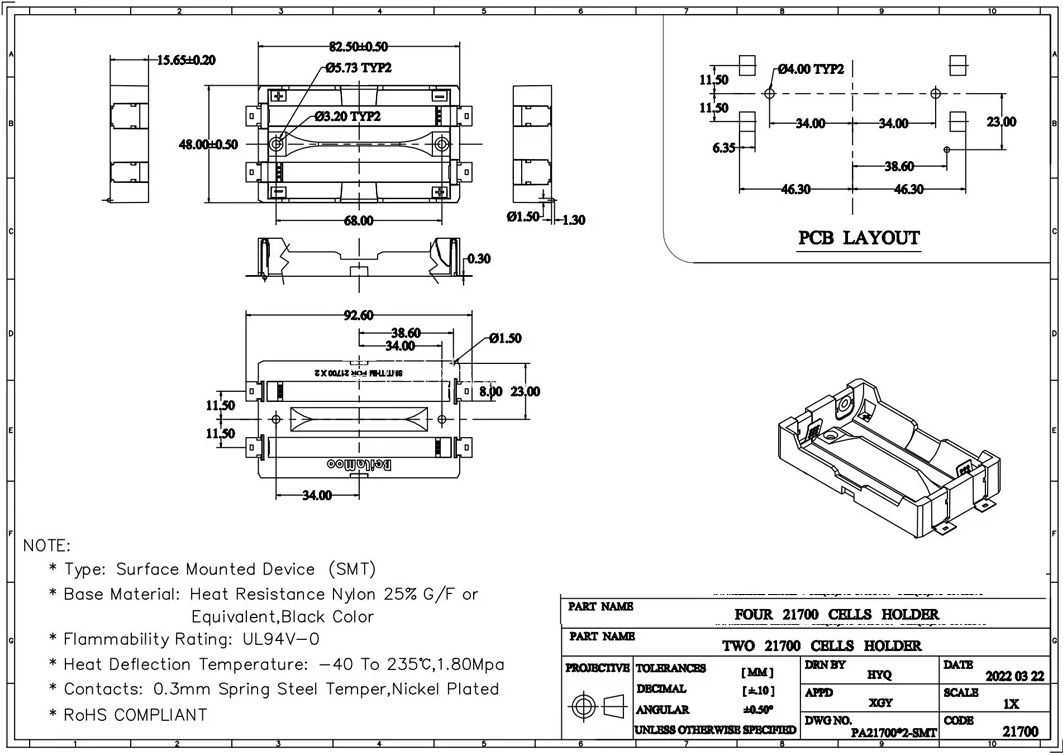

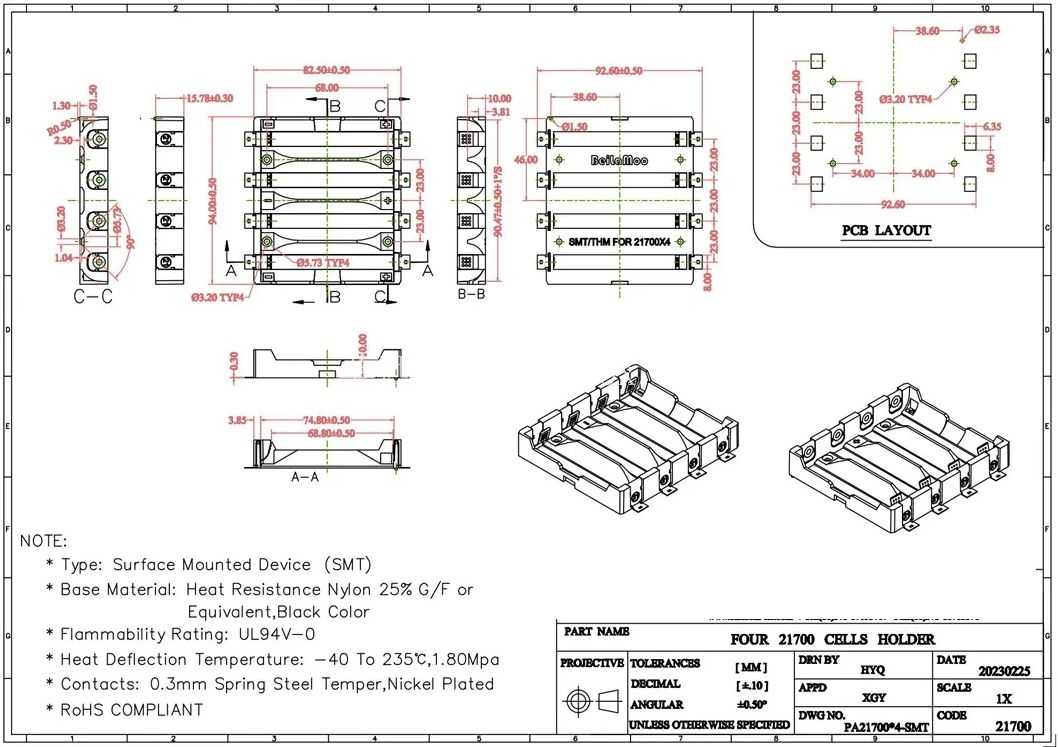

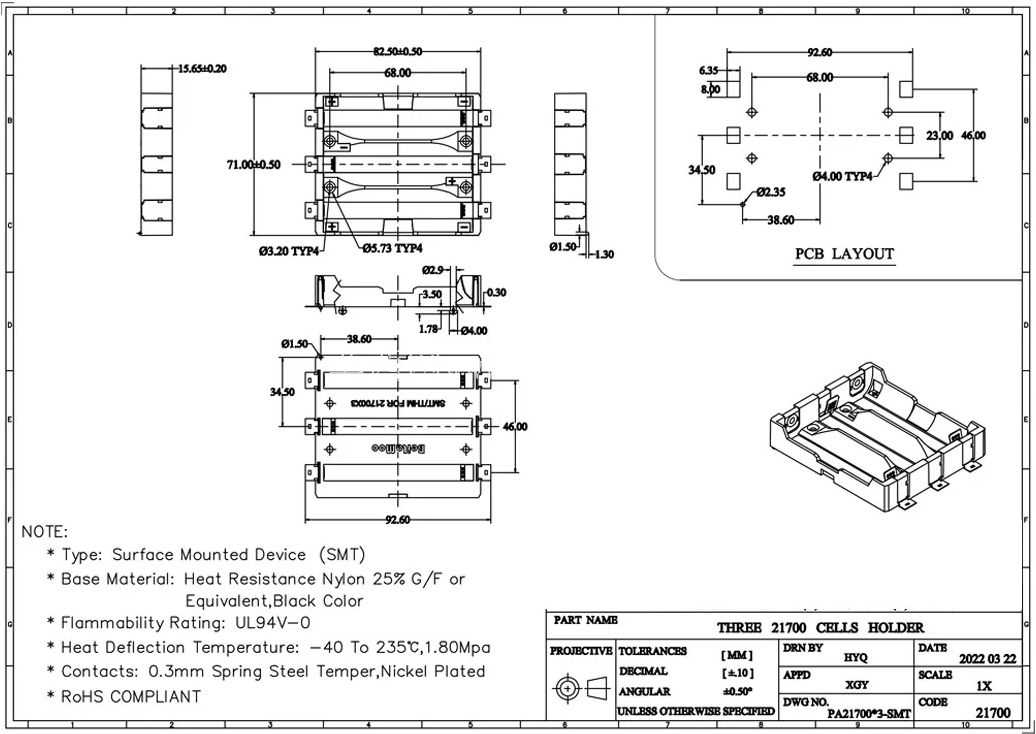

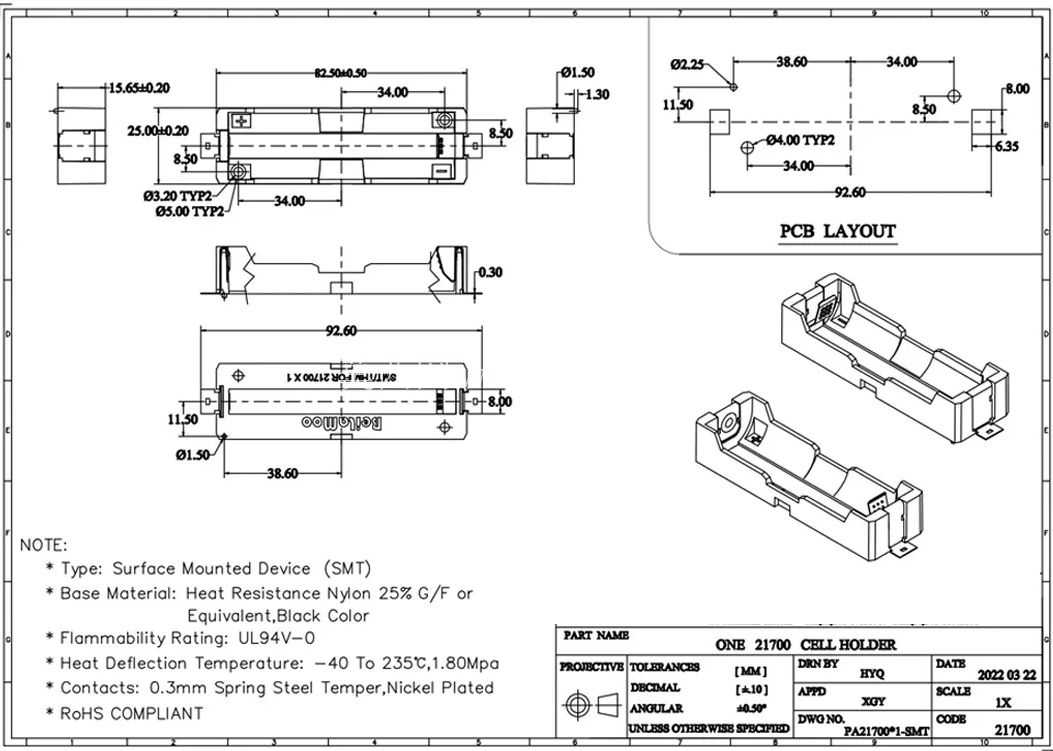

　　从安装边界尺寸来看，这款支架整体长度为76.2mm，宽度为22.5mm，主体高度为68.8mm，其中底部焊盘突出主体底面0.1mm，保证焊接时焊锡能够充分浸润焊盘，不会出现支架主体和PCB之间间隙过大导致的虚焊。四个电池槽的中心间距为18.5mm，和21700电池并排排列的安全间距要求匹配，相邻电池之间预留有足够的散热间隙，不会因为电池排列过密导致充放电过程中热量积聚。支架上端的弹片焊盘和下端的弹片焊盘都采用对称布局，焊盘尺寸为3.0mm*2.0mm，符合常规SMT焊盘的设计规范，不需要在PCB上做特殊的异形焊盘设计，能够直接适配通用的SMT钢网开孔规范，减少PCB设计的额外工作量。

　　另外，支架侧面还预留了1.0mm宽的通槽，方便组装时观察电池是否完全装入到位，避免出现电池未装到底导致弹片接触不良的问题，同时这个通槽也可以作为注胶槽使用，对于有更高抗震要求的应用场景，可以在通槽内注入少量高温环氧树脂，进一步提升电池和支架之间的固定强度，不需要额外设计点胶工位的定位结构。在实际选型使用时，需要注意这款支架适配的是标准高度21700圆柱锂电池，对于带保护板的加长型21700电池，需要核对电池总高度是否在支架的容纳范围内，同时PCB上对应支架底部的位置不要布置过高的元器件，避免和支架底部或者电池负极出现干涉。这款支架的弹片采用串联式的连接布局，默认是四节电池串联的连接方式，如果需要并联或者串并组合的连接方式，可以在PCB布线时调整焊盘的连接线路，不需要修改支架本身的结构，具备较强的适配灵活性，能够覆盖多数小容量板载锂电池组的设计需求。
