数控铣刨机进给Z轴结构设计

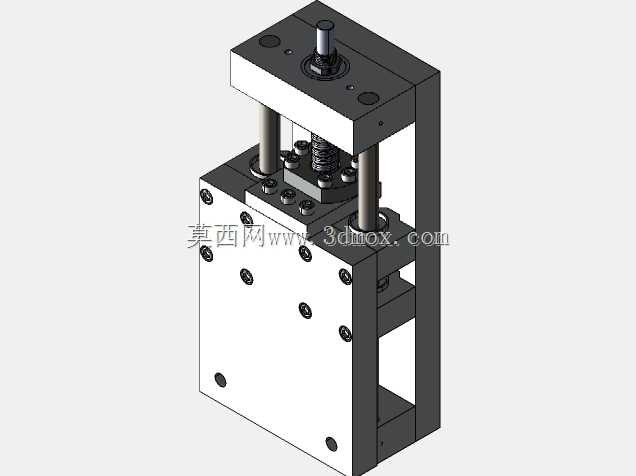

在数控铣刨设备的实际加工场景中，Z轴作为承担垂直方向进给、切削深度调控的核心执行单元，其结构刚性、进给平顺性直接决定工件加工的尺寸精度与表面质量，尤其在大余量铣削、硬材质刨削工况下，Z轴的抗振性能、负载承载能力会直接影响刀具使用寿命与加工成品合格率。这款Z轴结构采用框式立式布局，两侧配置圆柱直线导向轴搭配线性衬套作为运动导向副，可有效抵消切削过程中产生的径向倾覆力矩，避免进给过程中出现偏摆、卡滞问题；中部集成丝杠螺母传动副与复位弹性组件，既可以实现精准的微量进给调节，也能在快速抬刀动作中提供辅助复位力，缩短空行程耗时。从设计思路来看，整体结构优先考虑加工装配的工艺性，所有安装基准面均设计为平面配合，导向轴安装孔、丝杠安装位采用同轴度公差约束，减少装配过程中的配作工作量；外侧护板采用分体式拼接结构，既可以阻挡加工过程中产生的切屑、切削液进入内部传动副，也方便后期维护时快速拆解，无需整体拆卸Z轴即可完成导向副润滑、传动间隙调整等日常保养操作。建模过程中，先绘制整体安装边界的骨架草图，确定Z轴的总行程范围、安装法兰的孔位尺寸与外接设备的匹配关系，优先完成固定机架部分的实体建模，确认各安装面的平面度、安装孔的位置度符合设计要求后，再依次搭建导向组件、传动组件、滑动台部分的零件模型，装配过程中提前添加同轴、平行、行程限位等配合约束，模拟实际进给动作验证是否存在运动干涉，最后完成外侧防护板、紧固件等附属零件的建模与装配，整体建模过程中对所有配合面预留合理的公差间隙，确保模型导出后可直接用于工程图生成与加工工艺编制。
