家用小型铝型材框架数控雕刻加工设备

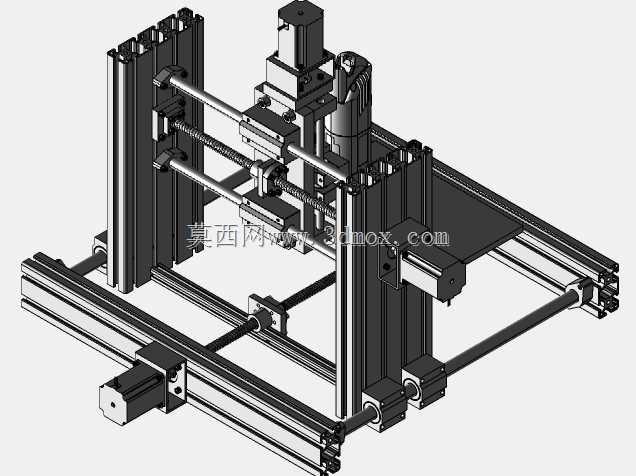

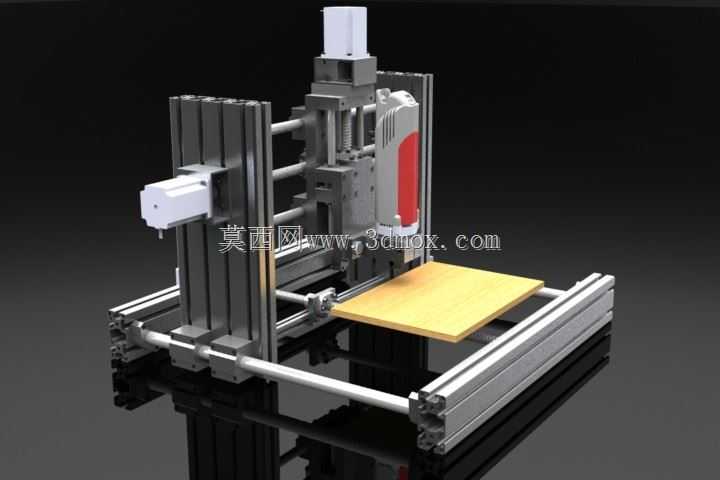

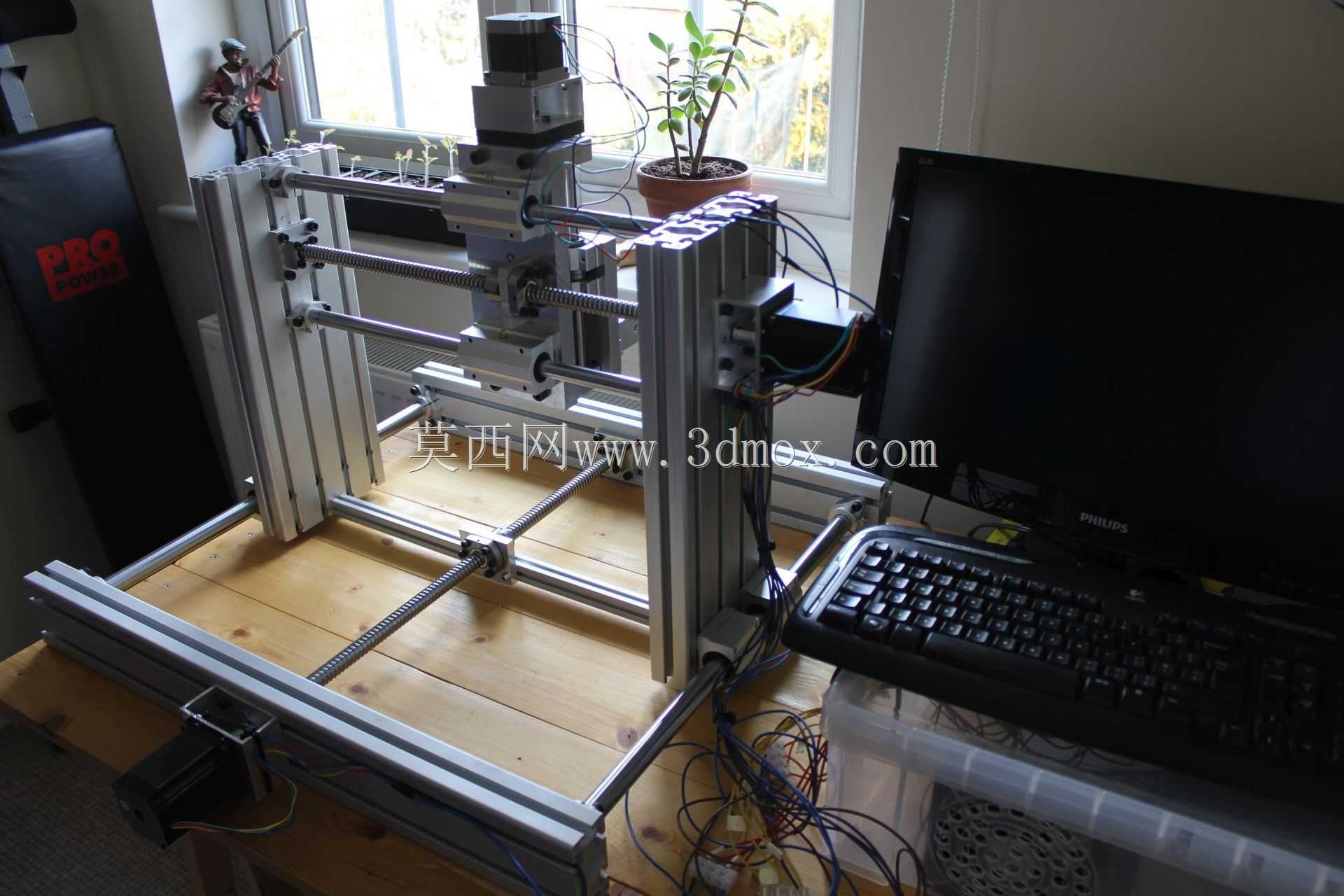

这款桌面级数控雕刻设备主要面向个人DIY加工、小型工作室打样、教学实训场景使用，可覆盖软质木材、亚克力、薄铝片、PCB电路板等多种材质的平面铣削、雕刻、钻孔、切边作业，能够满足手工爱好者制作创意木艺、电子爱好者制作线路板、小型工坊加工定制小尺寸工件的实际需求，无需大型工业场地即可完成常规的数控加工作业，大幅降低了小批量定制加工的场地与设备门槛。设备整体采用工业铝型材搭建主体框架，搭配线性光轴作为传动导向结构，三轴方向均配置滚珠丝杠作为传动部件，相比普通的同步带传动结构，能够提供更高的传动精度与重复定位精度，有效保障雕刻加工过程中的走刀稳定性，减少加工过程中的振纹与尺寸偏差。主轴部分采用高速电主轴结构，可适配不同直径的铣刀、雕刻刀头，满足不同材质、不同加工深度的作业需求，主轴安装座带有可调节锁紧结构，能够根据加工工件的厚度灵活调整主轴伸出长度，适配不同高度的加工工件。设备的控制部分适配开源数控控制系统，可通过标准G代码导入加工路径，支持手动对刀、路径预览、断点续加工等实用功能，操作逻辑清晰，即使是初次接触数控加工的使用者也能快速上手操作。从安装边界来看，设备整体采用桌面式布局，整体占地尺寸适配常规工作台面摆放，底部框架带有可调节支撑脚，能够根据放置台面的平整度调整设备水平度，避免因台面倾斜导致的加工精度偏差。X轴方向采用双光轴平行导向结构，搭配滑块承载移动龙门架，保障龙门移动过程中的平行度与稳定性；Y轴方向传动结构布置于工作台两侧，带动工作台完成前后方向的进给运动；Z轴方向采用垂直导向结构，承载主轴完成上下方向的进刀与退刀动作，三轴运动行程经过合理配比，能够覆盖常规小尺寸工件的全幅面加工需求，工作台面采用平整硬质板材作为承载基础，可通过夹具、压块等方式固定不同形状的待加工工件，避免加工过程中工件移位导致的加工报废。设备在设计过程中尽可能减少了需要定制加工的专用零部件，大部分结构件均可通过标准五金件、通用铝型材、现成传动组件组装完成，组装过程仅需常规的柱钻、拼刀等基础工具即可完成，无需复杂的专用加工设备，非常适合个人爱好者自行组装调试，在控制整体制作成本的同时，保障了设备的加工性能与结构稳定性，能够长时间连续稳定运行，完成各类小尺寸工件的雕刻加工作业。
