伊顿贴片式铁氧体磁珠电子元件结构

　　做消费类电子主板EMC整改快八年，经手的贴片磁珠选型少说也有几百款，这次还原的这款0805公制2012封装的铁氧体磁珠，是电源入口高频噪声抑制场景里用得极频繁的一类器件。先从实际安装场景说，这类磁珠全是走SMT回流焊工艺贴装，焊盘尺寸完全遵循JEDEC标准0805封装的焊盘规范，器件本体长度2.0mm、宽度1.2mm，本体最大高度控制在0.8mm以内，贴装后不会和上方的结构屏蔽罩、散热片产生干涉，哪怕是堆叠密度极高的TWS耳机主板、智能穿戴设备的主控板，也能在电源走线的缝隙里找到安装位置，不会额外占用宝贵的板上空间。

　　很多刚入行的硬件工程师容易把磁珠和0欧电阻搞混，实际从功能特性上区分很明确：这款磁珠在直流低频段呈现极低的导通电阻，额定通流能力做到3.0A，完全可以满足小功率电源回路的载流需求，不会因为器件本身的压降导致后端供电不稳；而当回路里窜入100MHz以上的高频电磁噪声时，磁珠的铁氧体材质会呈现高阻特性，把高频噪声能量转化为热能耗散掉，不会像普通电容那样把噪声导到地平面造成二次干扰，这也是为什么在DC-DC电源输出端、高速信号接口的电源引脚处，都会优先选这类磁珠做噪声隔离。

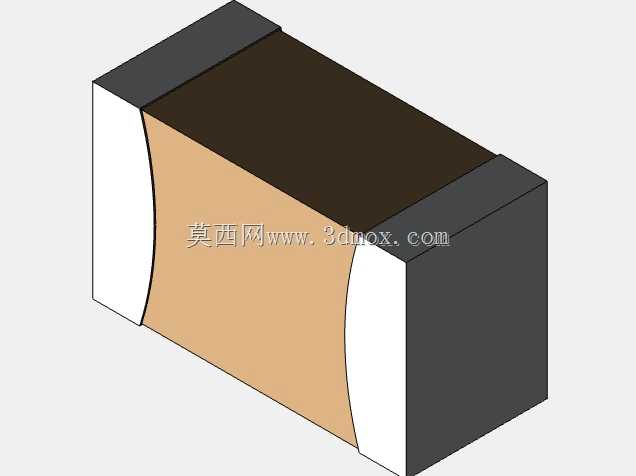

　　建模的时候特意还原了磁珠的实际结构细节：两端的银白色端帽是镀锡层，厚度控制在0.15mm左右，端帽内侧和内部的绕线电极（或者叠层电极）可靠连接，保证焊接时焊锡能和端帽充分浸润，不会出现虚焊、立碑的工艺问题；中间的棕褐色本体是高温烧结的铁氧体材质，表面做了哑光处理，没有多余的反光，实际生产中本体上会印有参数标识，但建模时为了突出结构本体，没有额外添加丝印细节，方便结构工程师在做器件堆叠检查时，能清晰看到器件的外形边界。

　　从设计思路上看，这类磁珠的结构完全是为了适配规模化SMT生产优化的：本体两端的端帽做了微小的倒角，贴片机吸嘴取料时不会因为棱角刮伤吸嘴，回流焊过程中熔融的焊锡能顺着倒角爬到端帽侧面，形成饱满的焊点，提升焊接良率；本体的长宽公差控制在±0.05mm以内，贴片机的视觉定位系统能快速识别器件中心，不会出现贴装偏移。另外要注意的是，这款磁珠的阻抗特性是在100MHz测试频率下达到800Ω，选型的时候不能只看直流电阻和额定电流，还要结合实际电路的噪声频段来选，要是用在低频开关电源的输出端，选太高阻抗的磁珠反而会导致电源动态响应变差，带载能力下降。

　　实际做PCB布局的时候，磁珠要尽量靠近噪声源放置，比如DC-DC芯片的输出引脚、USB接口的电源进线端，不要在磁珠和噪声源之间走太长的走线，不然高频噪声会在走线上辐射出去，磁珠的抑制效果会大打折扣。另外因为磁珠通流时会有微小的发热，布局的时候不要把热敏器件比如NTC温度传感器、晶振紧贴着磁珠放置，避免温升影响周边器件的精度。做三维结构检查的时候，要重点确认磁珠本体和周边器件的安全距离，尤其是和周边的钽电容、电解电容这些高度稍高的器件之间，要留够0.3mm以上的间隙，防止过回流焊时器件移位造成短路。

　　很多结构工程师在做器件库建模的时候，容易忽略磁珠端帽的厚度，把整个本体都建成统一的长方体，这样导出的STEP模型在做焊盘干涉检查的时候，会出现端帽和焊盘重叠的误报，这次建模特意把端帽和本体的尺寸差做了还原，端帽比本体稍微突出0.05mm，和实际器件的尺寸完全一致，导入到PCB设计软件里做3D预览的时候，能真实模拟焊接后的实际状态，不会出现装配检查的误差。另外铁氧体材质的脆性比较大，实际生产中如果吸嘴的取料压力太大，容易把磁珠本体压碎，所以在做贴装工艺参数设置的时候，要根据磁珠的高度调整吸嘴的下压行程，不要施加过大的压力，这也是结构和工艺工程师需要协同注意的细节。
