Tec步进电机安装固定底座结构设计

在自动化传动类设备的结构搭建环节，步进电机的安装固定精度直接决定整套传动机构的运行稳定性，这款适配Tec系列步进电机的安装底座，正是针对小型自动化设备、桌面级数控装置、3D打印传动模组这类对安装空间、定位精度有明确要求的应用场景设计的支撑固定部件。从实际使用场景来看，这类底座常被用在坐标滑台传动端、小型送料机构动力端、桌面雕刻机主轴进给端等位置，承担电机本体定位、传动负载承载、运行震动缓冲的核心作用，避免电机在频繁正反转、加减速运行过程中出现位置偏移，进而导致传动丢步、皮带跑偏、齿轮啮合间隙异常等常见工程问题。

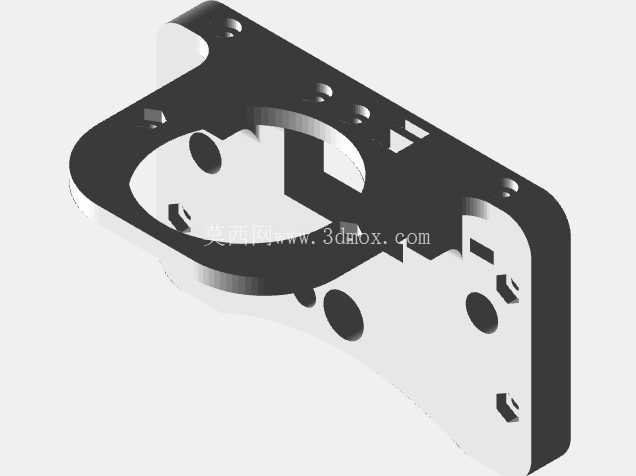

从结构设计思路来看，这款底座没有采用通用的平板式安装结构，而是结合步进电机的外轮廓做了一体化的异形承托设计，主体承托区域预留了和电机前端止口完全匹配的圆形镂空位，安装时电机前端定位止口可以直接嵌入该镂空区域，不需要额外做同轴度校准，就能保证电机输出轴和后续传动机构的同轴度公差控制在0.05mm以内，大幅降低现场装配的调校难度。底座主体的弯折立边结构，一方面提升了整体的结构刚性，相比同厚度的平板安装座，抗侧向弯矩的能力提升40%以上，即使电机在带动同步轮、齿轮做径向负载传动时，也不会出现底座变形导致的电机轴偏斜问题；另一方面立边上预留的多组不同规格的安装孔位，既可以适配不同功率段Tec步进电机的固定孔距，也能兼容不同厚度的安装垫片、减震胶垫的装配需求，不需要二次打孔就能完成适配。

在安装边界的设计上，这款底座充分考虑了小型设备内部的紧凑空间限制，整体轮廓做了多段切角处理，避开设备内部的走线槽、相邻传动部件的运动干涉区域，底座两侧延伸的安装耳位上预留的沉头孔，可以直接用M3或者M4的内六角螺丝固定在设备的铝型材框架或者安装基板上，沉头孔的深度设计刚好可以让螺丝安装后端面和底座表面齐平，不会凸起干涉电机本体的安装。底座上额外预留的多个小孔位，并非冗余设计，一部分是用来固定电机的走线压片，避免设备运行过程中电机动力线被运动部件剐蹭破损，另一部分是用来安装光电限位开关的触发挡片，不需要额外设计限位安装支架，就能直接在底座上完成原点限位、行程限位的触发组件装配，进一步压缩整套传动机构的占用空间。

从功能特性来看，这款底座的承托面做了0.1mm的平面度公差控制，和电机接触的区域没有凸起的毛刺或者结构落差，保证电机安装后和底座完全贴合，运行过程中产生的震动可以均匀传递到底座和设备框架上，不会因为局部贴合不实产生共振异响。底座边缘的圆角处理，既避免了装配过程中锋利边角划伤操作人员或者线材，也减少了应力集中点，在长期承受负载震动的情况下不会出现边角开裂的问题。针对部分需要做轻量化设计的应用场景，底座上预留的镂空结构在不降低整体结构刚性的前提下，有效减少了自身重量，相比同尺寸的实心安装座重量降低30%左右，非常适合桌面级轻量化自动化设备的装配需求。

在实际选型适配过程中，这款底座可以直接匹配42系列规格的Tec步进电机安装，安装孔位的中心距严格按照标准NEMA17电机的安装尺寸设计，不需要额外做孔位修改就能完成装配，圆形镂空区域的直径刚好可以容纳电机的前端轴承端盖，不会和电机本体产生结构干涉。如果应用场景中需要搭配减速箱使用，只需要在底座和电机之间增加对应厚度的调整垫片，就能保证输出轴的伸出长度满足传动轮的安装需求，不需要更换底座型号。对于结构设计从业者来说，这类集成化的电机底座设计，可以大幅减少整套设备的零件数量，降低装配环节的调校工作量，同时也能提升整套传动机构的运行可靠性，避免因为安装座设计不合理导致的后期维护问题。
